Потолочный профиль для кабельных лотков

Потолочный профиль для кабельных лотков представляет собой несущий элемент, предназначенный для монтажа кабельных трасс на потолочных перекрытиях. Конструкция изделия выполнена из стали или нержавеющей стали с различными типами защитного покрытия, включая горячее цинкование, оцинковку по методу Сендзимира или электролитическое покрытие. Профиль обеспечивает фиксацию кабельных систем, предотвращая их провисание и механическое воздействие на линии связи. Изделия применяются при обустройстве серверных, шкафов автоматики, распределительных щитов и систем уличного освещения. В отличие от настенных кронштейнов, потолочный профиль позволяет распределять нагрузку по плоскости потолка, обеспечивая более гибкую конфигурацию трасс. В ассортименте брендов СИСТЕМА КМ, Промрукав, OBO Bettermann и DKC представлены различные исполнения: C-профиль, U-профиль, I-профиль, двухсторонние профили и стойки. Доступны типоразмеры с шириной от 26 до 120 мм и высотой от 15 до 144 мм. Длина элементов варьируется в диапазоне от 150 до 3000 мм. Несущая способность составляет от 2.3 до 9.6 кг. Для окрашенных моделей предусмотрены цвета RAL в диапазоне от 7035 до 7046.

Как выбрать Частые ошибки

Как выбрать

Длина профиля

Выбор длины изделия осуществляется в диапазоне от 150 до 3000 мм. Для коротких участков между опорами подходят значения 300 мм, 400 мм или 500 мм, тогда как для протяженных трасс требуются профили 1500 мм, 2000 мм или 3000 мм. Несоответствие длины выбранному шагу опор приведет к необходимости дополнительного монтажа соединительных элементов или избыточному расходу материалов.

Материал и вид материала

Конструкция может быть выполнена из стали или нержавеющей стали. Применение стали оправдано в сухих помещениях, в то время как нержавеющая сталь необходима для агрессивных сред. Использование обычной стали в условиях высокой влажности приведет к коррозии и потере несущей способности всей кабельной системы.

Защитное покрытие поверхности

Доступны варианты покрытия: горячее цинкование (HDZ), метод Сендзимира (Sz), электролитическое оцинкование или оцинковка с непрерывных линий. Для наружных работ и влажных зон требуется горячее цинкование, обеспечивающее защиту от коррозии. При выборе тонкого гальванического покрытия для уличной прокладки профиль быстро разрушится под воздействием осадков.

Высота профиля

Параметр варьируется в диапазоне от 15 до 144 мм, включая типовые значения 21 мм, 30 мм, 50 мм или 144 мм. Высота определяет жесткость конструкции и способность удерживать тяжелые кабели. Выбор слишком низкого профиля при большой нагрузке приведет к прогибу системы и повреждению изоляции кабелей.

Ширина профиля

Ширина элементов составляет от 26 до 120 мм, с наиболее частыми значениями 30 мм, 41 мм, 60 мм или 80 мм. Параметр подбирается исходя из габаритов крепежных элементов и ширины лотка. Неправильный подбор ширины сделает невозможным корректную фиксацию кабельного лотка на несущей конструкции.

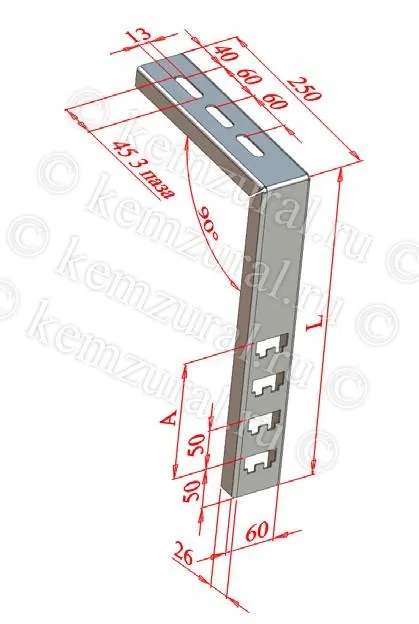

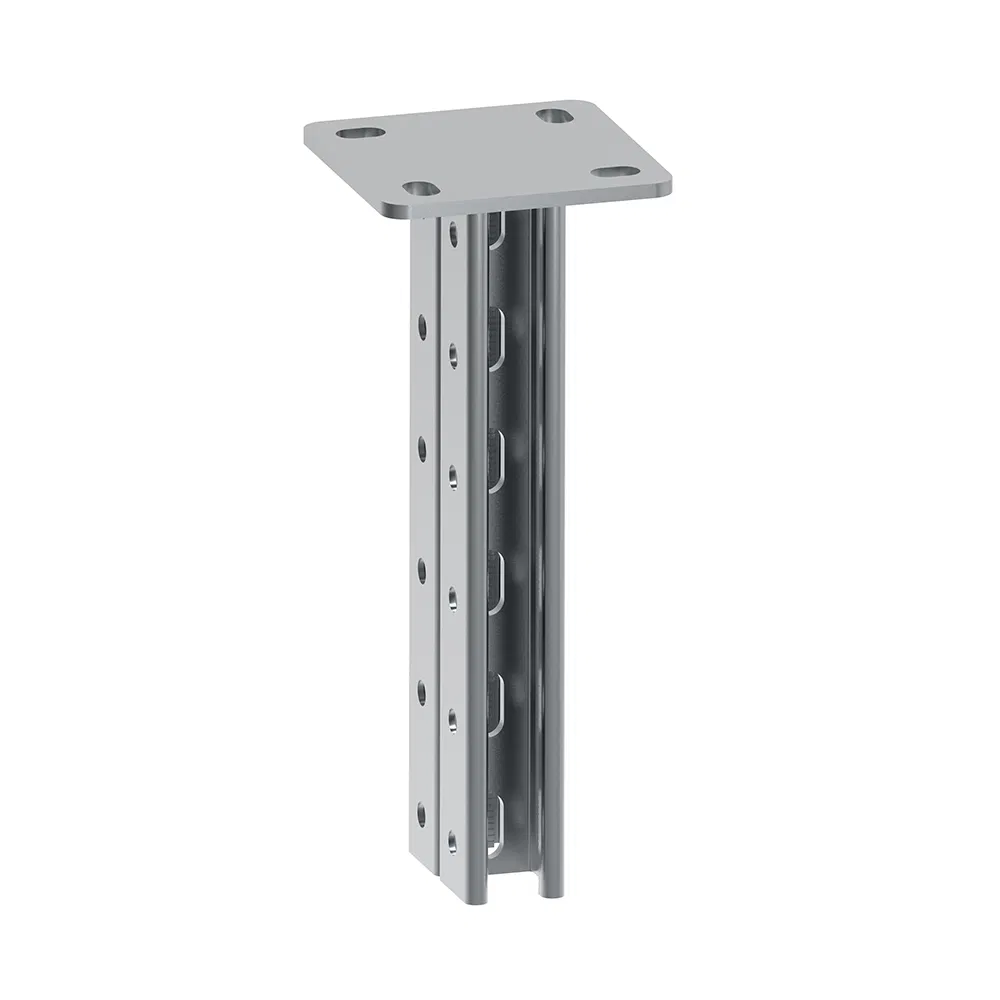

Исполнение профиля

Доступны различные формы: C-профиль, U-профиль, I-профиль, стойка или двухсторонние варианты. Выбор типа сечения зависит от способа крепления лотка и требуемой жесткости. Ошибочное использование одностороннего профиля там, где требуется симметричная поддержка, приведет к перекосу кабельной трассы.

Несущая способность

Профиль способен выдерживать нагрузку в диапазоне от 2.3 до 9.6 кг, где типовые значения составляют 3.5 кг, 5.75 кг или 9.6 кг. Расчет должен учитывать суммарный вес кабелей и самого лотка. Использование профиля с низкой нагрузкой, например 2.3 кг, для тяжелых силовых линий приведет к обрушению всей монтажной системы.

Температурный режим

Профили рассчитаны на эксплуатацию в диапазонах температур от -80...150 град.C или от -80...280 град.C. Выбор модели с нижним порогом 150 градусов для высокотемпературных печей приведет к деформации металла. Использование стандартного профиля в экстремально горячих зонах вызовет потерю прочности конструкции.

Частые ошибки

Превышение расчетной несущей способности профиля

Монтажники нагружают профиль весом кабельных линий, превышающим диапазон от 2.3 до 9.6 кг. Физическая деформация металла приводит к провисанию всей кабельной трассы и потере геометрии системы. Это чревато обрывом креплений и падением лотков на оборудование или персонал.

Использование профиля с недостаточной высотой

Выбор профиля с высотой 15 мм или 21 мм при наличии тяжелых лотков вместо моделей высотой 72 мм или 144 мм. Малая жесткость сечения вызывает критический прогиб под весом кабеля. В результате нарушается целостность соединений и происходит деформация монтажных узлов.

Несоответствие материала среде эксплуатации

Применение стального профиля вместо нержавеющей стали в агрессивных или влажных условиях. Оцинкованное покрытие или обычная сталь быстро разрушаются коррозией, что снижает прочность конструкции. Это ведет к потере несущей способности и разрушению системы крепления кабеля.

Ошибка подбора ширины профиля

Использование узких профилей шириной 26 мм или 30 мм для широких кабельных лотков. Недостаточная площадь опоры вызывает концентрацию напряжений в точках контакта. Металл профиля деформируется, что приводит к перекосу лотка и невозможности его фиксации.

Нарушение температурного режима эксплуатации

Монтаж профиля в условиях, выходящих за диапазон от -80 до 280 градусов C. При экстремальных температурах происходит изменение физических свойств стали, что ведет к хрупкости или чрезмерному расширению. Конструкция теряет устойчивость и может разрушиться под нагрузкой.

Неправильный выбор типа профиля

Замена жесткого I-профиля или C-профиля на U-профиль в случаях, требующих высокой жесткости на изгиб. U-образное сечение обладает меньшей сопротивляемостью нагрузкам, что вызывает чрезмерное провисание длинных участков длиной 3000 мм. Это приводит к обрыву кабельных линий.

Игнорирование защиты от УФ-излучения

Монтаж профиля с параметром устойчивости к УФ-излучению false на открытых участках под прямыми солнечными лучами. Фотодеградация покрытия и материала приводит к потере защитных свойств и ускоренному износу металла. В итоге коррозия разрушает профиль значительно быстрее расчетного времени.

Ошибка при выборе длины профиля

Использование коротких отрезков профиля длиной 300 мм или 400 мм там, где требуются длинные пролеты до 3000 мм. Избыточное количество соединительных элементов увеличивает количество точек ослабления системы. Это снижает общую жесткость всей несущей системы монтажных элементов.

Часто задаваемые вопросы

Чем отличается потолочный профиль от кронштейна для кабельного лотка? +

Потолочный профиль — горизонтальная несущая балка (П- или С-образная), которая подвешивается к перекрытию на шпильках и несёт один или несколько лотков. Кронштейн — консольный элемент, который крепится к стене или вертикальному профилю и поддерживает лоток сбоку. При прокладке под потолком чаще используют профиль на шпильках: он равномернее распределяет нагрузку и позволяет вести несколько лотков рядом.

Какое расстояние между опорами допустимо при монтаже кабельного лотка? +

Типовой шаг опор для горизонтальных трасс — 1,5–2 м; при большой кабельной нагрузке его уменьшают до 1–1,2 м. Допустимый пролёт зависит от типа и сечения лотка — производители приводят его в технической документации, а требования к креплению трасс задаёт проект (СП 76.13330).

Какое покрытие профиля выбрать для помещения с повышенной влажностью? +

Для влажных промышленных помещений, котельных и объектов с перепадами температуры — горячее цинкование (HDZ) со слоем цинка порядка 45–85 мкм. В химически агрессивных средах — нержавеющая сталь AISI 304 или 316. Профили с цинкованием по Сендзимиру оставляют для сухих отапливаемых помещений.

Можно ли на один профиль подвесить несколько лотков в несколько ярусов? +

Да, многоярусная подвеска — одно из главных преимуществ системы на несущем профиле: на пару шпилек с поперечными профилями подвешивают 2–3 яруса лотков. Важно просуммировать нагрузку всех ярусов и проверить её по каталожной несущей способности профиля, шпилек и анкеров.

Как подобрать шпильку для подвеса профиля к бетонному перекрытию? +

Шпильки М8 применяют для лёгких и средних трасс, М10–М12 — для тяжёлых и многоярусных. Несущую способность подвеса определяет не только шпилька, но и анкер: он подбирается по основанию (бетон, пустотная плита) и по каталожной допустимой нагрузке. Используйте анкеры с заявленной несущей способностью и учитывайте запас по проекту.

Нужно ли заземлять потолочный профиль кабельного лотка? +

Металлические кабеленесущие конструкции должны быть включены в систему уравнивания потенциалов согласно ПУЭ: секции соединяются между собой с обеспечением непрерывности цепи и подключаются к шине заземления. У многих производителей для этого предусмотрены заземляющие болты и перемычки.

Каков срок службы потолочного профиля? +

Определяется покрытием и средой: горячеоцинкованные профили в обычных условиях служат десятилетиями, покрытие по Сендзимиру рассчитано на сухие помещения и служит заметно меньше во влажной среде, нержавеющая сталь практически не ограничена по коррозии в типовых условиях. Периодический осмотр трассы позволяет вовремя заметить коррозию и ослабление крепежа.
