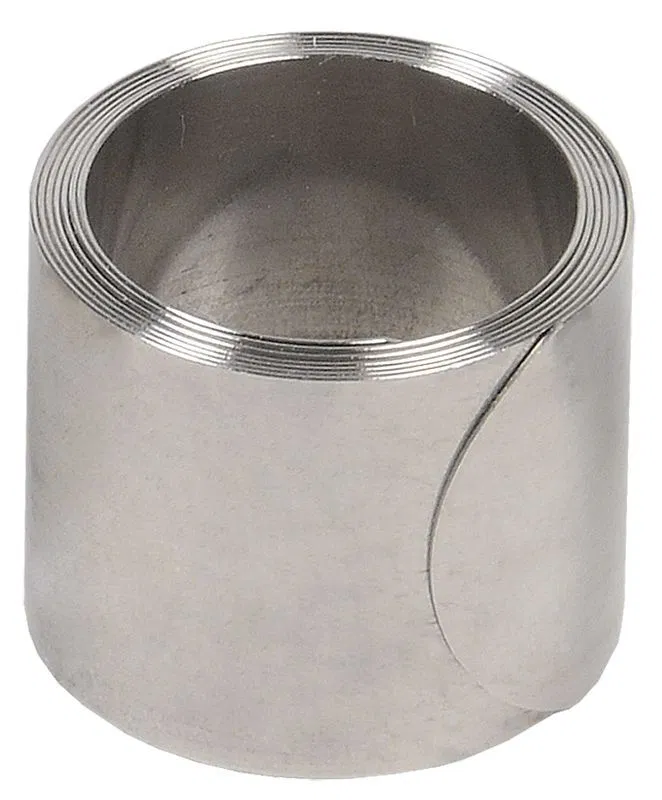

Пружина постоянного давления

Пружина постоянного давления является кабельным аксессуаром, предназначенным для обеспечения равномерного прижима жил кабеля к контактным поверхкам. Изделие представляет собой упругий элемент, который компенсирует температурные деформации и механические нагрузки, предотвращая ослабление контактного соединения. Пружина защищает от перегрева контактов и возникновения искрения, вызванного изменением сопротивления из-за неплотного прижима. Применяется в распределительных щитах, шкафах автоматики, серверных стойках и узлах уличного освещения. В отличие от статических зажимов, пружинный механизм постоянно поддерживает необходимое усилие при изменении геометрии проводника. В каталоге представлено 16 позиций от брендов IEK, КВТ и Подольский ЗЭМИ. Доступны типоразмеры с шириной от 12 до 41 мм и толщиной от 0.18 до 0.50 мм. Параметры диаметра кабеля варьируются в диапазоне от 8 до 120 мм (по «с») и от 15 до 120 мм (по «по»). Изделия имеют внутренний диаметр от 12 до 45 мм, длину от 42 до 800 мм и рабочую температуру от -60 до +125 °C. Для монтажа предусмотрены винтовые и комбинированные типы подключения.

Как выбрать

Диаметр кабеля

Для подбора пружины необходимо учитывать параметры кабеля: значение «с» (диапазон от 8 до 70 мм) и значение «по» (диапазон от 15 до 120 мм). Несоответствие диаметра приведет к недостаточному прижиму или невозможности установки изделия в зажим. При выборе слишком малого диаметра пружина не обеспечит фиксацию, а при слишком большом — не войдет в посадочное место.

Геометрические размеры пружины

Параметры ширины (диапазон от 12 до 41 мм) и толщины (диапазон от 0.18 до 0.50 мм) определяют физическую совместимость с узлом крепления. Использование пружины с избыточной шириной сделает невозможен монтаж в корпус, а недостаточная толщина приведет к деформации при нагрузке. Для точного подбора используйте значения 20 мм или 15 мм для стандартных узлов.

Внутренний и внешний диаметры

Внутренний диаметр (диапазон от 12 до 45 мм) и диаметры минимальный/максимальный (диапазон от 13 до 90 мм) определяют посадку на проводник. Если внутренний диаметр будет больше диаметра кабеля, контакт будет нестабильным, что вызовет нагрев. При неверном выборе внешнего диаметра пружина не сможет создать необходимое давление на изоляцию или жилу.

Температурный режим

Выбор зависит от условий эксплуатации: доступны варианты с температурным диапазоном от -60 до +40 °C, от -60 до +80 °C и от -60 до +125 °C. При эксплуатации в условиях повышенного нагрева использование пружины с низким пределом (например, до 40 °C) приведет к потере упругости материала. Это нарушит контактную группу и создаст риск термического повреждения оборудования.

Длина изделия

Длина пружины (диапазон от 42 до 800 мм) должна соответствовать глубине зажимного устройства. Короткая пружина не обеспечит протяженность контакта, а слишком длинная не позволит закрыть корпус или зажим. Для компактных узлов подходят варианты 42 мм, для протяженных соединений — изделия длиной 800 мм.

Тип подключения

Доступны варианты с винтовым или комбинированным винтово-болтовым соединением. Неправильный выбор типа крепления сделает невозможным сборку узла без изменения конструкции самого оборудования. Выбор типа соединения должен строго соответствовать наличию соответствующего крепежа в посадочном месте.

Масса изделия

Вес пружины варьируется в диапазоне от 0.006 до 0.214 кг. При расчете веса распределительных шкафов или подвижных механизмов важно учитывать массу каждой единицы, чтобы избежать перегрузки крепежных элементов. Использование слишком тяжелых пружин в легких конструкциях может привести к их самопроизвольному смещению.

Брендовые предпочтения

В каталоге представлены изделия брендов IEK (9 позиций) и КВТ (6 позиций), а также Подольский ЗЭМИ (1 позиция). Выбор конкретного производителя зависит от требований к совместимости с уже установленным оборудованием этих марок. Использование аксессуаров сторонних производителей может привести к механическому несоответствию посадочных мест.

Частые ошибки

Несоответствие диаметра кабеля параметрам пружины

При выборе пружины допускается игнорирование диапазона диаметров кабеля, представленного в каталоге значениями от 8 до 70 мм. Если диаметр жилы выходит за пределы технических характеристик, пружина не обеспечит необходимое прижимное усилие. Это приводит к ослаблению контакта, локальному перегреву проводника и последующему разрушению изоляции.

Использование пружины с недостаточной шириной

Монтаж изделия с шириной 12 мм или 15 мм при необходимости использования моделей шириной 20 мм (6 позиций в каталоге) нарушает геометрию зажима. Недостаточная площадь контакта распределяет давление неравномерно по поверхности кабеля. В результате возникает избыточное контактное сопротивление, вызывающее термическое повреждение узла соединения.

Игнорирование толщины материала пружины

Применение пружин с толщиной 0.18 мм или 0.25 мм вместо моделей с толщиной 0.50 мм (6 позиций в каталоге) снижает жесткость элемента. Тонкий металл быстро деформируется под нагрузкой, что ведет к потере упругости. Физическое ослабление прижима вызывает искрение в месте контакта и деградацию медных жил.

Нарушение температурного режима эксплуатации

Выбор пружины с температурным диапазоном до 40 °C для объектов с режимом до 125 °C приводит к потере свойств материала. При превышении расчетной температуры происходит необратимая деформация пружинной стали. Это лишает систему постоянного давления, провоцируя перегрев и возможный пожар в клеммном узле.

Ошибка подбора внутреннего диаметра

Использование пружины с внутренним диаметром 12 мм при необходимости зажима кабеля большего диаметра невозможно физически. Если же внутренний диаметр значительно превышает диаметр кабеля, пружина не сможет создать осевое давление. Отсутствие плотного прилегания приводит к росту температуры в месте соединения из-за неплотного контакта.

Неправильный выбор длины изделия

Применение коротких пружин длиной 42 мм там, где требуется длина 800 мм, не позволяет охватить необходимую площадь кабеля. Недостаточный рабочий ход пружины не обеспечивает равномерное распределение усилия по всей длине зажима. Это создает зоны критического давления и зоны свободного контакта, что ведет к перегреву.

Несоответствие типа подключения

Попытка монтажа пружины с винтовым соединением в узлы, требующие болтового типа фиксации, нарушает конструктивную целостность. Неправильный тип крепления не позволяет реализовать заданное усилие постоянного давления. В итоге механическая фиксация кабеля становится нестабильной, что вызывает вибрационное ослабление контакта.

Несоответствие минимального и максимального диаметров

При выборе пружины игнорируются границы минимального (от 13 мм) и максимального (до 90 мм) диаметров. Использование пружины с максимальным диаметром 22 мм для толстого кабеля делает монтаж невозможным. Применение слишком малой пружины к крупному кабелю приводит к ее чрезмерному сжатию и мгновенному выходу из строя.
