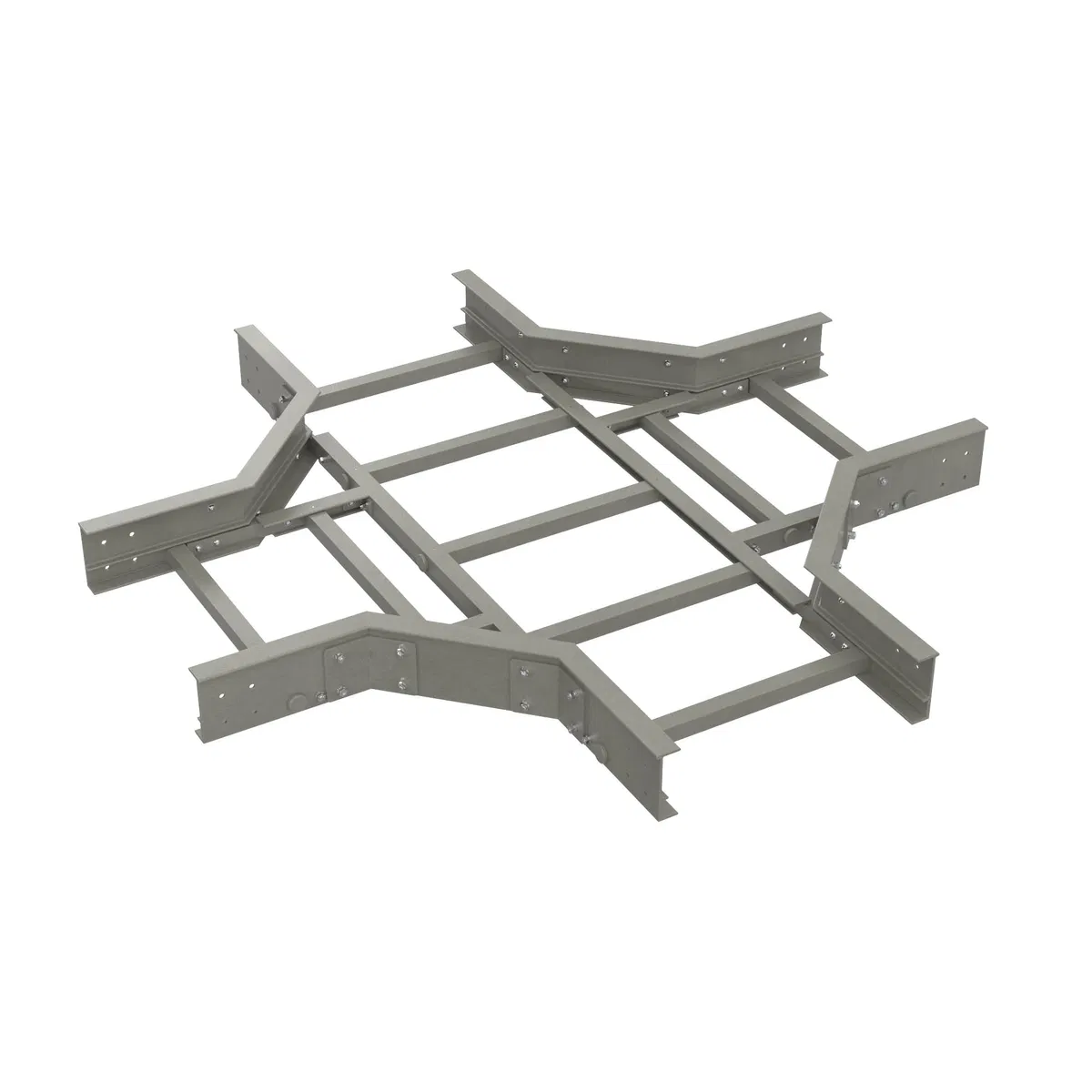

Секция крестообразная для кабельных лотков лестничного типа

Секция крестообразная для кабельных лотков лестничного типа предназначена для создания разветвлений в кабельных трассах, обеспечивая изменение направления движения проводников в трех плоскостях. Конструкция представляет собой соединительный элемент, интегрируемый в систему лестничных лотков, и выполняет функцию узла пересечения или ответвления магистралей. Изделие обеспечивает упорядоченное распределение кабельных линий и предотвращает механические повреждения изоляции при поворотах. Секции применяются при монтаже кабельных линий на промышленных объектах, в серверных помещениях, распределительных щитах и при прокладке сетей уличного освещения. В отличие от прямых соединительных элементов, крестообразная секция позволяет формировать сложные топологии трасс без использования дополнительных угловых элементов. В ассортименте представлены бренды СИСТЕМА КМ, DKC, IEK и EKF. Доступны варианты с шириной кабельного лотка в диапазоне от 100 до 1920 мм и высотой от 50 до 200 мм. Материалы включают сталь, нержавеющую сталь и GRP. Защитные покрытия варьируются от горячего цинкования до оцинковки по методу Сендзимира. Параметры включают внутренний радиус от 300 до 900 мм, толщину материала от 1.2 до 1.5 мм и различные типы ступеней, такие как профиль перфорированный или неперфорированный.

Как выбрать Частые ошибки

Как выбрать

Ширина кабельного лотка

Параметр определяет пропускную способность системы. Выбирайте значения 100, 150, 200, 300, 400, 500, 600, 700, 800, 900 или 1000 мм в зависимости от количества кабельных линий. Недостаточная ширина приведет к перегреву кабелей из-за отсутствия зазоров для теплоотвода.

Высота кабельного лотка

Высота боковых профилей составляет 50, 55, 60, 70, 80, 100, 110, 150 или 200 мм. При подборе учитывайте глубину укладки кабельных пучков. Малая высота не обеспечит удержание кабелей при монтаже на вертикальных участках трассы.

Материал изделия

Для стандартных систем применяют сталь или оцинкованную сталь, для агрессивных сред — нержавеющую сталь или GRP. Ошибка в выборе материала приведет к сквозной коррозии конструкции и потере целостности кабельной трассы в процессе эксплуатации.

Защитное покрытие поверхности

Используются методы горячего цинкования, оцинковки по Сендзимиру или гальванизированные покрытия. Выбор покрытия зависит от условий влажности и химической активности среды. Несоответствие типа покрытия приведет к быстрому разрушению металла под воздействием влаги.

Внутренний радиус поворота

Параметр определяет возможность изменения направления трассы с радиусом 300, 500, 600 или 900 мм. Неправильный радиус сделает невозможным соблюдение допустимых углов изгиба кабеля, что приведет к повреждению изоляции проводников.

Тип ступени и профиля

Доступны варианты с перфорированным или неперфорированным профилем, а также Tube shape (closed). Выбор типа ступени влияет на вентиляцию и жесткость. Неверный тип профиля может привести к перегреву кабелей или их провисанию.

Толщина материала

Конструкция изготавливается из стали толщиной 1.2 мм или 1.5 мм. Толщина определяет несущую способность секции при нагрузке весом кабельных линий. Использование слишком тонкого металла приведет к деформации лотка под весом кабелей.

Цвет по RAL

Для окрашенных систем применяются цвета 7035, 7046 или 7047. Выбор цвета необходим для соответствия эстетическим требованиям объекта или маркировки зон. Ошибка в подборе цвета приведет к визуальному несоответствию элементов системы единому стилю.

Частые ошибки

Несоответствие ширины секции ширине лотка

При монтаже крестообразной секции выбирают узкий элемент вместо широкого, что нарушает геометрию трассы. Это приводит к невозможности стыковки лестничного лотка с шириной 500 мм или 600 мм с узким соединительным узлом. В результате возникают зазоры, через которые проваливается кабельная продукция или нарушается целостность системы.

Использование несовместимых типов боковых профилей

Монтажники пытаются соединить секцию с плоским профилем и лоток с открытым профилем. Физическая несовместимость форм боковых элементов препятствует плотному прилеганию и фиксации соединительных элементов. Это ослабляет жесткость всей конструкции, вызывая провисание кабельных линий под нагрузкой.

Игнорирование параметров высоты борта

Выбор крестообразной секции с высотой 50 мм для лотков высотой 200 мм создает перепад уровней в узле разветвления. Кабели вынуждены преодолевать ступенчатый переход, что увеличивает радиус изгиба и механическое напряжение на изоляцию. В конечном итоге это ведет к повреждению оболочки кабеля в точке стыка.

Ошибка при выборе материала покрытия

Применение секций с оцинковкой по методу Сендзимира в условиях высокой влажности вместо горячего цинкования приводит к преждевременной коррозии. Тонкий слой цинка разрушается быстрее, чем защитный слой при горячем погружении, что вызывает сквозную коррозию стали. Металл теряет несущую способность, и конструкция деформируется.

Нарушение радиуса поворота в узле

Использование секции с внутренним радиусом 300 мм там, где требуется радиус 900 мм, создает критический изгиб. Кабель при прокладке через такое узкое крестообразное соединение испытывает чрезмерное давление на внешнюю сторону изгиба. Это приводит к деформации жил и нарушению электрических параметров проводника.

Несоответствие толщины металла нагрузкам

Применение секций с толщиной материала 1.2 мм в местах интенсивного разветвления тяжелых кабельных линий вместо 1.5 мм. Тонкий металл не выдерживает статического веса кабелей и динамических нагрузок при монтаже. Секция прогибается, что приводит к перекосу всей лестничной системы и риску обрушения.

Смешивание типов ступеней профиля

Попытка соединить секцию с Tube shape (closed) профилем и лоток с перфорированным профилем. Разная конфигурация ступеней делает невозможным равномерное распределение веса кабелей по всей площади разветвления. Возникают точки концентрации напряжений, которые разрушают крепления и деформируют ступени.

Ошибка выбора типа ступени

Использование неперфорированного профиля в местах, где требуется высокая вентиляция или крепление кабеля через перфорацию. Это затрудняет фиксацию кабельных стяжек и нарушает тепловой режим в узле разветвления. Перегрев кабелей в закрытой секции ведет к ускоренному старению изоляционного материала.

Часто задаваемые вопросы

Когда ставят крестовину, а когда две Т-секции? +

Крестовину — когда четыре направления сходятся в одной точке и место ограничено. Две Т-секции с прямой вставкой — когда ответвления можно разнести: узлы получаются проще по нагрузке и удобнее в монтаже. Выбор закрепляется в проекте кабельной трассы.

Сколько опор нужно крестовой секции? +

Узел опирают со всех присоединённых сторон — крестовина не должна висеть на соединителях. Конкретный шаг и число опор определяются по нагрузочным диаграммам серии в каталоге производителя и по массе кабельного потока в проекте.

Можно ли сварить крестовину из обычных секций? +

Для сдаваемых трасс — нет. Самодельный узел имеет острые кромки, повреждающие изоляцию, а сварка выжигает цинковое покрытие и создаёт очаги коррозии. Используются заводские фасонные детали той же серии, что и магистральный лоток.

Как обеспечивается заземление крестового узла? +

Металлическая трасса заземляется как единая система (ПУЭ 1.7). Электрическую непрерывность обеспечивают металлические соединители; стыки с непроводящим покрытием шунтируются гибкими перемычками (типично — медь 4–6 мм²). Схема присоединения трассы к заземляющему устройству — по проекту.

Нужна ли крышка на крестовое соединение? +

В сухих помещениях — необязательна. На улице, в подвалах с капелью и в местах возможного падения предметов ставят штатную крестообразную крышку той же серии — вырезать её по месту из плоской не нужно.

Все ли четыре выхода крестовины одной ширины? +

У большинства серий — да, крестовина выпускается с равными выходами. Если одно из направлений должно быть уже, применяют комбинацию Т-секций или штатные переходные элементы серии.
