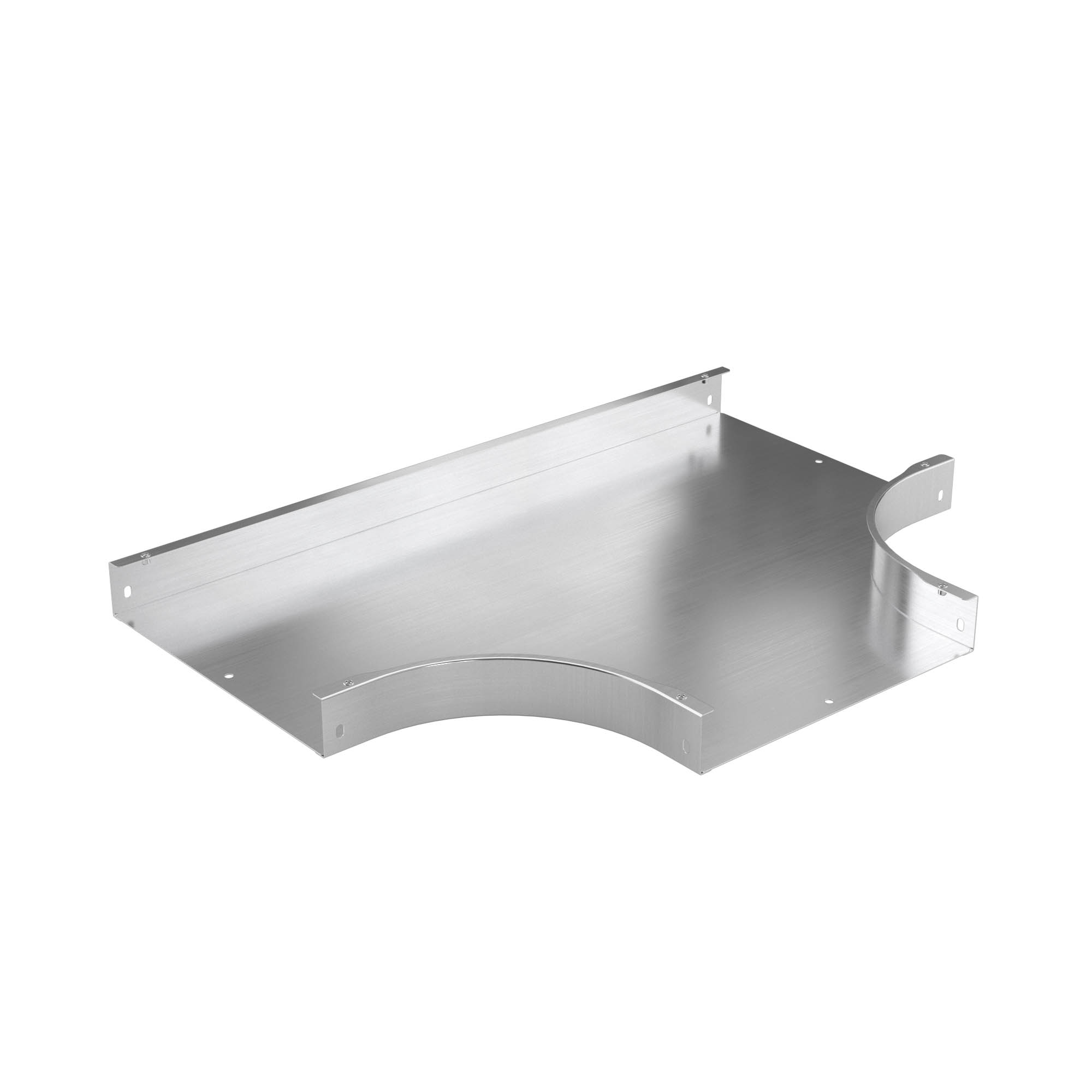

Секция Т-образная для кабельного лотка

Т-образные секции предназначены для создания ответвлений в кабельных трассах, обеспечивая переход кабельной линии в перпендикулярном направлении. Изделия представляют собой элементы из стали или нержавеющей стали, которые соединяются с основным лотком с помощью интегрированных разъемов или соединительных элементов. Конструкция обеспечивает непрерывность трассы и защиту кабельных линий от механических повреждений и внешних воздействий. Секции применяются при монтаже кабельных систем на промышленных объектах, в серверных, шкафах автоматики и при прокладке сетей уличного освещения. В отличие от прямых соединительных элементов, данные секции позволяют изменять топологию сети, формируя узлы распределения. В каталоге представлено 3125 товаров брендов СИСТЕМА КМ, IEK, DKC и Промрукав. Доступны различные типы конструкции, включая горизонтальные и вертикальные тройники, а также отводы. Параметры включают высоту лотка от 30 до 200 мм, ширину от 50 до 1000 мм и длину в диапазоне от 150 до 921 мм. Для выбора подходящего варианта учитываются толщина металла от 0,6 до 2 мм, ширина ответвления от 50 до 600 мм и температурные режимы эксплуатации от -50...40 °C.

Как выбрать Частые ошибки

Как выбрать

Габариты кабельного лотка

Выбор высоты (диапазон от 30 до 200 мм) и ширины (диапазон от 50 до 1000 мм) определяет объем заполнения кабельными жилами. Если выбрать слишком узкий или низкий лоток, возникнет перегрев кабелей из-за нарушения теплоотвода. Для магистральных линий подбирайте ширину от 400 до 1000 мм, для распределительных веток достаточно 100–200 мм.

Материал и защита

Для агрессивных сред подходит нержавеющая сталь, в то время как сталь является базовым вариантом. При использовании пластика или GRP в условиях высокой влажности, неверный выбор материала приведет к коррозии или разрушению конструкции. Сталь обеспечивает механическую прочность, необходимую для тяжелых кабельных трасс.

Тип конструкции и направление

Выбор между горизонтальным тройником, вертикальным направлением вверх или вниз зависит от геометрии монтажной трассы. Ошибочный выбор типа конструкции (например, горизонтальный вместо вертикального вниз) сделает невозможным соблюдение проектного маршрута кабеля. Тройники позволяют создавать ответвления в плоскости или менять направление движения кабеля в пространстве.

Защитное покрытие поверхности

Для защиты от коррозии применяются горячее цинкование, оцинковка по методу Сендзимира или порошковая окраска. Если при монтаже в сырых помещениях использовать изделия без покрытия, металл быстро подвергнется окислению. Горячее цинкование обеспечивает максимальную стойкость, тогда как порошковое покрытие используется для эстетических целей.

Параметры ответвления

Ширина ответвления (диапазон от 50 до 600 мм) должна соответствовать количеству кабелей, уходящих в боковую ветку. Несоответствие ширины ответвления ширине основной трассы приведет к невозможности стыковки секций или чрезмерному загромождению прохода. Для малых распределительных узлов подходят секции шириной 50–150 мм.

Толщина металла

Толщина стенки (диапазон от 0,6 до 2 мм) влияет на несущую способность всей системы. При прокладке тяжелых силовых кабелей использование тонкого металла 0,6 мм приведет к деформации лотка под собственным весом. Для нагруженных систем рекомендуется выбирать сталь толщиной 1,2–2 мм.

Температурный режим

Эксплуатация требует учета диапазона температур, например, от -50...40 °C или -150...600 °C. Использование секций, не рассчитанных на экстремальный холод или нагрев, приведет к хрупкости металла или деформации соединений. Для промышленных зон с нагревом оборудования требуются специализированные температурные характеристики.

Цвет и идентификация

Цветовые решения (Светло-серый, Серый, Чисто белый) и коды RAL (7047, 7046, 7035) используются для визуального разделения цепей. Ошибка в выборе цвета может затруднить обслуживание трассы и нарушить визуальное единообразие системы. В 3697 позициях каталога представлены различные варианты для интеграции в интерьер или промышленный дизайн.

Частые ошибки

Несоответствие ширины ответвления ширине лотка

При попытке установить Т-образную секцию с шириной ответвления 100 мм в основной лоток шириной 300 мм возникает разрыв цепи кабельного канала. Физически это приводит к невозможности прокладки кабеля без дополнительного использования переходных элементов или создания самодельных узлов. В итоге нарушается целостность трассы и защитные свойства системы.

Игнорирование типа конструкции при монтаже

Выбор горизонтального тройника вместо вертикального бокового при необходимости изменения направления трассы в плоскости Z приводит к невозможности стыковки. Если в каталоге представлено 788 позиций горизонтальных тройников и 620 позиций вертикальных вниз боковых, их нельзя заменять друг другом. Ошибка влечет за собой демонтаж всей линии и закупку новых секций.

Ошибочный подбор высоты секции

Использование Т-образной секции высотой 50 мм в лотке высотой 150 мм создает критический затор для кабельных пучков. Из-за разности габаритов кабель будет выдавливаться из узла соединения, что нарушает механическую защиту. Это приводит к повреждению изоляции жил при эксплуатации под нагрузкой.

Несоответствие материала покрытия среде

Применение секций с оцинковкой по методу Сендзимира в условиях высокой влажности вместо горячего цинкования ведет к ускоренной коррозии. Физическое разрушение защитного слоя металла происходит из-за химической реакции с окружающей средой. В результате секция теряет несущую способность и целостность кабельного канала.

Неправильный расчет толщины металла

Монтаж секций с толщиной металла 0,6 мм в тяжелых промышленных трассах, где требуются изделия 2 мм, приводит к деформации узла. Под весом кабеля тонкостенная сталь прогибается, что создает защемление проводников. Это заканчивается коротким замыканием или механическим разрывом жил.

Ошибка при выборе исполнения соединения

Попытка соединить секции без учета наличия интегрированного соединителя приводит к невозможности быстрой сборки трассы. Если выбрано исполнение без разъема, монтаж требует использования дополнительных крепежных элементов, не предусмотренных конструкцией. Это увеличивает время работ и снижает жесткость всей конструкции.

Несоответствие температурного режима эксплуатации

Использование секций с температурным диапазоном от 1 до 35 градусов в условиях мороза ниже -50 градусов вызывает хрупкое разрушение металла. При низких температурах сталь теряет пластичность, и при попытке стыковки секции лопаются в местах соединений. Это делает невозможной эксплуатацию системы в открытых промышленных зонах.

Игнорирование огнестойкости узла

Применение секций, у которых в характеристиках указано отсутствие обеспечения целостности цепи, в огнеопасных зонах ведет к быстрому распространению пламени. Отсутствие огнестойких свойств в узле ответвления позволяет огню беспрепятственно переходить с одного участка лотка на другой. Это лишает систему функции локализации пожара.

Часто задаваемые вопросы

Чем Т-образная секция отличается от крестообразной? +

Т-образная секция имеет три выхода и создаёт одно боковое ответвление от основной трассы. Крестообразная секция имеет четыре выхода и позволяет развести трассу сразу в два боковых направления. Выбор зависит от схемы разводки кабелей на объекте.

Можно ли использовать Т-секцию от одного производителя с лотками другого? +

Теоретически возможно, если ширина и высота совпадают, однако на практике форма бортиков, отверстия под крепёж и радиусы скруглений могут отличаться. Это приводит к щелям, перекосам и ненадёжному соединению. Для безопасного и аккуратного монтажа рекомендуется придерживаться одного производителя в рамках всей системы.

Какое покрытие выбрать для установки на улице? +

Для наружного монтажа оптимально горячее цинкование (HDZ) — толщина слоя цинка 45–85 мкм надёжно защищает от коррозии в условиях осадков и перепадов температур. В особо агрессивных средах (промышленные выбросы, морской климат) применяется нержавеющая сталь AISI 304 или 316.

Нужен ли заземляющий проводник в месте соединения Т-секции с лотком? +

По нормам ПУЭ и ГОСТ IEC 61537 металлические кабельные лотки должны образовывать непрерывный заземляющий контур. Соединительные пластины большинства систем обеспечивают электрический контакт, однако при повышенных требованиях безопасности рекомендуется дополнительно устанавливать заземляющий проводник через болтовое соединение в точке ответвления.

Как правильно рассчитать, сколько Т-секций нужно? +

Количество Т-секций определяется по схеме трассировки кабелей: одна секция на каждое боковое ответвление основной магистрали. При проектировании рекомендуется заложить 5–10% запас на непредвиденные изменения трассы в ходе монтажа.

Что делать, если нужно нестандартное ответвление — не 90°? +

Большинство серийных Т-секций рассчитаны на угол 90°. Нестандартные углы собирают из угловых секций и шарнирных соединителей либо заказывают изготовление нетиповой секции у производителя.

Какова максимальная нагрузка на Т-образную секцию? +

Несущая способность зависит от толщины металла, серии и способа крепления, единого «стандартного» значения не существует — точные цифры смотрите в технических паспортах конкретных серий. На практике Т-секцию дополнительно подпирают у ответвления: это точка, где нагрузка расходится на три плеча, и консольная ветка нагружена больше прямого участка.
