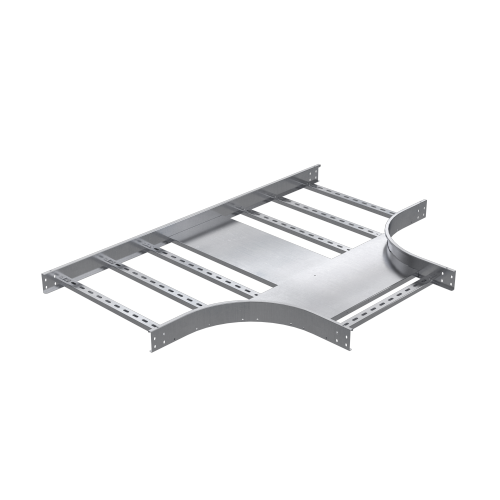

Как выбрать Т-секцию для лестничного лотка

Ширина основной и боковой трассы — секция подбирается строго под одну серию лотка (СИСТЕМА КМ ЛЛ, DKC LL, OBO LG). Ширина отвода может быть равна основной или меньше (например, 600 → 400). Несовместимые ширины через переходник запрещены — нарушится радиус изгиба.
Высота борта — 50/80 мм для трасс с одним-двумя слоями кабелей; 100/150 мм для нескольких слоёв и больших сечений. По ПУЭ 2.1.50 кабели в лестничном лотке укладываются в один слой или в два с прокладками.
Тип ступени — перфорированный профиль (с продольными отверстиями) — стандарт, удобен для фиксации кабелей хомутами через каждые 0,8–1,2 м. Сплошной (неперфорированный) — повышенная несущая способность для трасс с сечениями от 240 мм² и кабелей в свинцовой оболочке (масса 15+ кг/м).
Шаг ступеней — стандарт 250 или 300 мм. Для частых поворотов и большого числа крепежей шаг 250 мм; для длинных прямых пролётов 300 мм экономит металл.
Покрытие — горячее цинкование (Z350+) — основной выбор для улицы, тоннелей, эстакад. Нержавейка AISI 304 — для химически активных сред внутри помещений; AISI 316 — для морского климата и пищевых производств.
Заземление — лестничные лотки заземляются как единая система по ПУЭ 1.7.139, между секциями устанавливают перемычки сечением не менее 6 мм² меди при покрытии стыков диэлектриком.
Опоры и шаг подвеса — для нагруженной Т-секции опоры размещают по обеим сторонам разветвления, расстояние между ними не более 3 м для ширины 400+ мм. Точка установки опоры рассчитывается по нагрузке на секцию из проекта.

Часто задаваемые вопросы

Чем лестничный лоток отличается от обычного перфорированного?

У лестничного лотка два боковых профиля (борта) соединены ступенями с шагом 250–300 мм — кабели проветриваются, лоток выдерживает большую механическую нагрузку. У перфорированного дно сплошное с отверстиями для крепежа — пыль накапливается, но лоток лучше держит мелкие кабели и контрольные жгуты.

Какая нагрузка допустима на Т-секцию шириной 600 мм?

Для лестничной Т-секции 600×100 мм при шаге опор 3 м допустимая распределённая нагрузка обычно 60–80 кг/м (точное значение в каталоге производителя). Это эквивалент примерно 8–10 кабелей АВВГ 4×185 уложенных в один слой.

Можно ли соединять секции от разных производителей?

Не рекомендуется. Геометрия профиля и присоединительные размеры (расстояние между отверстиями, ширина борта) у DKC, OBO, СИСТЕМА КМ различаются. На стыке потребуется адаптер с пропилами и сваркой — это нарушает заводское антикоррозийное покрытие и увеличивает риск брака приёмки.

Нужна ли крышка на лестничный лоток?

По ПУЭ внутри помещений необязательна. На улице, в технических подвалах с возможным капанием воды и в местах, где есть риск попадания посторонних предметов — крышка нужна. Для лестничных лотков выпускают плоские оцинкованные крышки той же ширины с фиксаторами, хомутами или болтовыми зажимами.

Какой радиус поворота получается на Т-секции?

Заводская Т-секция обеспечивает плавный переход — кабель идёт по дуге шириной отвода. При ширине 400 мм радиус поворота 200 мм, для кабеля АВВГ 4×95 (Ø ≈ 30 мм) допустимый радиус 7,5×Ø ≈ 225 мм — на грани, лучше использовать 500 мм отвод. Для кабелей большего сечения проверяют по справочнику изготовителя кабеля.

Что значит «со встроенным соединителем»?

В таких секциях соединительные пластины с двух сторон уже приклёпаны или приварены — не нужно докупать отдельные соединители (артикулы CC, JC). Монтаж быстрее на 15–20%, но цена секции выше на 8–12%. Для длинных прямых трасс выгоднее обычные секции + отдельные соединители.

Можно ли резать Т-секцию по месту?

Можно, но нужно восстановить покрытие на местах реза. Лучше использовать абразивный диск, не газорезку (выгорает цинк). После реза края обрабатываются цинконаполненной краской или анодным покрытием. По нормам пожарной безопасности резанные кромки также обрабатываются герметиком, чтобы не повредить изоляцию кабеля.

Как рассчитать заполнение секции?

По ПУЭ 2.1.20 заполнение лотка не более 50% от его сечения для силовых кабелей (с учётом снижения токовой нагрузки) и не более 70% для контрольных. Для Т-секции площадь сечения = ширина × высота борта; вычитаем 10–15% на крепёж и зону поворота. На пример: секция 400×100 = 40 000 мм², полезная площадь ≈ 17 000 мм² = ~6 кабелей АВВГ 4×95.
