Как выбрать
горизонтальные секции поворачивают трассу в плоскости потолка или пола; вертикальные поднимают или опускают трассу вдоль стены. Не путайте: внешне похожи, но не взаимозаменяемы.

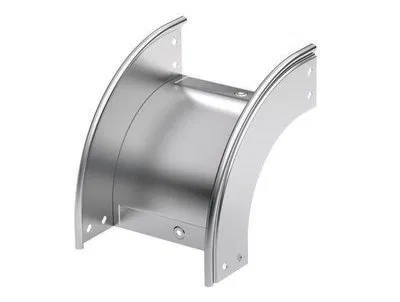

Секция угловая для кабельных лотков
Секции угловые для кабельных лотков обеспечивают плавный поворот кабельной трассы в горизонтальной или вертикальной плоскости. Используются при прокладке кабелей в местах, где трасса меняет направление: при обходе колонн, балок, дверных проёмов, при переходе между уровнями. Выпускаются в двух основных вариантах: горизонтальные угловые секции (поворот в плоскости пола/потолка) и вертикальные угловые секции (подъём или спуск трассы). Стандартный угол поворота — 90°, но встречаются секции на 45° и 30° для нестандартных трасс. Ширина секций соответствует стандартному ряду лотков: от 50 до 600 мм. Материал — оцинкованная сталь (горячее или электролитическое цинкование) либо нержавейка для влажных и химически агрессивных сред. При выборе угловой секции принципиально важно соблюдать минимальный радиус изгиба кабеля — он должен быть не менее 8–10 диаметров прокладываемого кабеля. Угловые секции должны точно совпадать по серии и производителю с основными лотками для надёжного стыка.
90° покрывает большинство случаев. Угол 45° нужен для плавных изгибов трассы при обходе препятствий. Некоторые серии допускают регулировку угла.
должна строго соответствовать ширине основного лотка. Стандартный ряд: 50, 100, 150, 200, 300, 400, 500, 600 мм. Соединение лотков разной ширины — только через переходники.
при выборе радиуса угловой секции учитывайте, что радиус изгиба кабеля не должен быть меньше 8–10 его наружных диаметров. Для силовых кабелей сечением 120–240 мм² нужны секции с увеличенным радиусом.
электролитическая оцинковка для сухих помещений, горячее цинкование для улицы и влажных зон. Нержавейка AISI 304 — для пищевых производств, химии, бассейнов.
угловые секции разных марок формально совпадают по ширине, но отличаются высотой борта и профилем. Надёжный стык гарантирован только внутри одной серии.
4598 ₽
+45 ₽ баллами
EKF Угол 45 град. вертикальный внутренний 50x300-1,5 мм HDZ EKF vi4550300-1,5-HDZ
2172 ₽
+21 ₽ баллами
EKF Угол 45 град. вертикальный внутренний 50x50-1,2 мм HDZ EKF vi455050-1,2-HDZ
4110 ₽
+41 ₽ баллами
EKF Угол 45 град. вертикальный внутренний 80x200-1,5 мм HDZ EKF vi4580200-1,5-HDZ
Часто задаваемые вопросы
Можно ли соединить угловые секции разных производителей? +
Технически возможно, если совпадают ширина и высота борта. Однако надёжный и аккуратный стык без зазоров и ступенек гарантирован только при использовании секций одной серии. На ответственных объектах смешивать производителей не рекомендуется.
Чем горизонтальная угловая секция отличается от вертикальной? +
Горизонтальная поворачивает трассу в горизонтальной плоскости (например, при обходе колонны под потолком). Вертикальная изменяет направление трассы в вертикальной плоскости — для спуска со стены на пол или подъёма к потолку. Перепутать их в монтаже не получится: они имеют разную форму.
Нужны ли угловые секции или можно просто согнуть лоток? +
Гнуть лоток на месте категорически не рекомендуется: нарушается цинковое покрытие, снижается несущая способность, и кабели могут повредиться об острые края. Угловые секции обеспечивают правильный радиус изгиба и сохраняют целостность покрытия.
Как рассчитать минимальный радиус для силового кабеля? +
Минимальный радиус изгиба = 8–10 наружных диаметров кабеля для небронированных и 12–15 для бронированных. Для кабеля 50 мм² с наружным диаметром ~20 мм минимальный радиус — 160–200 мм. Выбирайте угловую секцию с радиусом не меньше этого значения.
Нужна ли крышка на угловых секциях? +
Если основная трасса идёт с крышкой (для защиты кабелей или эстетики), угловые секции тоже должны комплектоваться соответствующими угловыми крышками — они продаются отдельно и подбираются под ту же серию.
