Как выбрать
Габариты лотка
Выбирайте высоту из диапазона от 50 до 200 мм и ширину от 40 до 1000 мм в зависимости от сечения кабельных линий. Несоответствие размеров приведет к невозможности размещения кабеля или избыточному расходу материалов при проектировании трассы.
Материал и тип исполнения
Для агрессивных сред применяется GRP (Glass fibre reinforced plastic), для стандартных систем — сталь или нержавеющая сталь. Ошибка в выборе материала вызовет ускоренную коррозию конструкции и потерю целостности кабельной линии.
Защитное покрытие
Используйте горячее цинкование (HDZ) для защиты от коррозии или оцинковку по методу Сендзимира для внутренних помещений. Неправильный тип покрытия приведет к разрушению защитного слоя и повреждению изоляции кабелей.
Тип ступени и профиль
Применяйте плоский профиль, перфорированный профиль или Tube shape (closed) исходя из требуемой жесткости и способа крепления. Неверный тип ступени сделает невозможным монтаж кабельных держателей или нарушит механическую прочность секции.

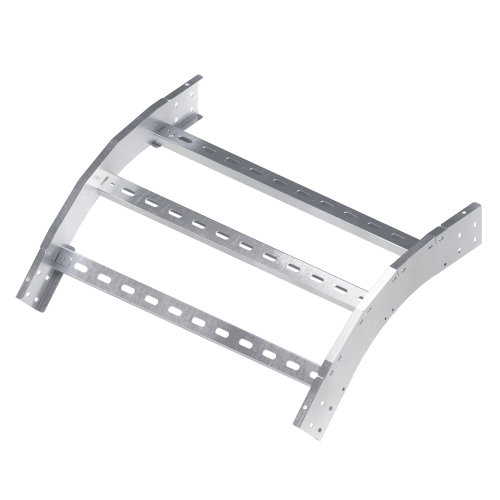

Направление и угол поворота
Для изменения трассы выбирайте углы 45 или 90 градусов и направления: вертикально вверх, вертикально вниз или горизонтально. Ошибочный выбор угла или направления сделает невозможным соблюдение проектного маршрута прокладки кабеля.
Внутренний радиус
Подбирайте радиус из диапазона от 135 до 600 мм для обеспечения допустичного изгиба кабеля. Слишком малый радиус приведет к критическому напряжению на изгиб и повреждению оболочки проводников.
Толщина металла
Выбирайте толщину материала в диапазоне от 1.2 до 2 мм под расчетную нагрузку кабельной массы. Использование слишком тонкого металла приведет к деформации секции под весом кабелей и обрушению всей системы.
Температурный режим
Для стандартных условий подходят значения -80...150 град.C, для экстремальных — диапазон -80...280 град.C. Несоответствие температурному режиму приведет к потере механических свойств материала и разрушению секции.
