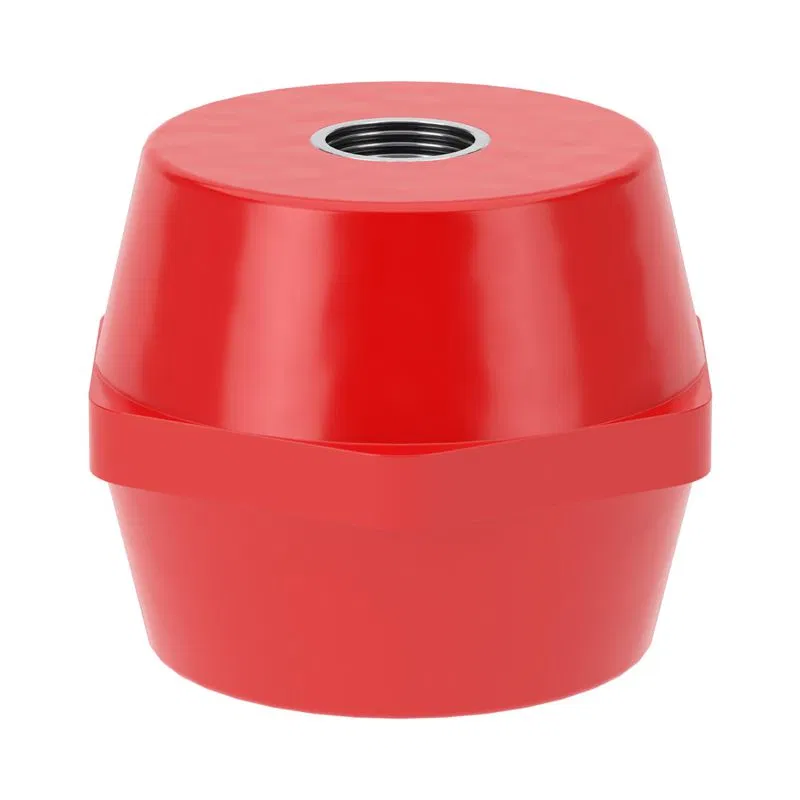

Втулка изолирующая

Изолирующая втулка предназначена для обеспечения электрической развязки между токоведущими частями и монтажными поверхностями. Изделие представляет собой цилиндрический элемент из диэлектрического материала, который предотвращает возникновение коротких замыканий и обеспечивает требуемую дистанцию пробоя. Втулка защищает оборудование от утечек тока и случайного контакта фаз с корпусом или заземляющими элементами. Применяется в распределительных щитах, шкафах автоматики, силовых сборках и промышленном электрооборудовании. В отличие от прокладок, втулка позволяет фиксировать резьбовые соединения, сохраняя электрическую изоляцию в узлах крепления. В каталоге представлено 124 позиции продукции таких брендов, как КЭАЗ, EKF, Эра и DKC. Доступны изделия с длиной в диапазоне от 20 до 1000 мм и внешним диаметром от 10 до 95 мм. Параметры метрической резьбы варьируются от 1 до 15, а номинальный расчетный ток охватывает диапазон от 63 до 4000 А. Для подбора под конкретные задачи учитываются значения напряжения изоляции от 400 до 1000 В, межшинное расстояние от 5 до 45 мм и количество полюсов от 8 до 45.

Как выбрать

Метрический размер резьбы

Параметр определяет диаметр соединительной резьбы в миллиметрах. В каталоге представлены значения 8 (43 позиции), 0 (17 позиций), 10 (14 позиций), 4 (9 позиций), 12 (8 позиций), 6 (7 позиций), 13 (5 позиций), 15 (3 позиции) и 1 (2 позиции). Несоответствие диаметра резьбы шпильки или болта приведет к невозможности монтажа или повреждению резьбового соединения при попытке механического усиления.

Максимальный расчетный ток

Выбор тока зависит от нагрузки в цепи: доступны значения 63 А (12 позиций), 380 А (9 позиций), 4000 А (9 позиций), 475 А (6 позиций), 680 А (4 позиции) и другие. Для силовых шин и мощных агрегатов требуются номиналы от 380 А до 4000 А, тогда как для распределительных узлов достаточно 63 А. Использование втулки с заниженным током вызовет перегрев изоляции и термическое разрушение узла крепления.

Длина изделия

Длина определяет глубину посадки и высоту изоляционного зазора, представленные значениями 40 мм (13 позиций), 30 мм (10 позиций), 25 мм (9 позиций), 20 мм (8 позиций), 51 мм (8 позиций), 60 мм (8 позиций), 70 мм (6 позиций), 130 мм (6 позиций), 76 мм (6 позиций), 35 мм (6 позиций), 90 мм (5 позиций) и 120 мм (5 позиций). Диапазон составляет от 20 до 1000 мм. Недостаточная длина приведет к нарушению изоляционных расстояний между токоведущими частями.

Внешний диаметр

Внешний диаметр подбирается под посадочное отверстие или корпус детали. Основные значения: 18 мм (13 позиций), 19.5 мм (9 позиций), 32 мм (6 позиций), 36 мм (4 позиции), 95 мм (3 позиции), 29 мм (3 позиции), 50 мм (2 позиции), 46 мм (2 позиции), 40 мм (2 позиции), 76 мм (1 позиция) и 26 мм (1 позиция). При выборе слишком малого диаметра возникнет люфт, а при слишком большом — невозможность установки в штатное место.

Номинальное напряжение изоляции

Параметр определяет рабочее напряжение системы, представленное значениями 400 (8 позиций) и 1000 (1 позиция). Для стандартных сетей 400 В используются соответствующие втулки, а для высоковольтных участков требуется изоляция на 1000 В. Применение втулки на 400 В в цепях с напряжением 1000 В приведет к пробою изоляции и короткому замыканию.

Межшинное расстояние

Расстояние между осями шин должно соответствовать геометрии сборки: доступны значения 45 мм (3 позиции), 43 мм (3 позиции), 40 мм (3 позиции) и 5 мм (1 позиция). Диапазон варьируется от 5 до 45 мм. Неправильный подбор расстояния сделает невозможным совмещение отверстий в шинах или приведет к критическому сокращению воздушного зазора между фазами.

Количество полюсов

Этот параметр указывает на количество одновременно изолируемых контактов, представленных значениями 35 (3 позиции), 20 (3 позиции), 45 (3 позиции), 18 (1 позиция), 12 (1 позиция) и 8 (1 позиция). Диапазон составляет от 8 до 45 полюсов. Ошибка в количестве полюсов приведет к невозможности комплектации многофазных узлов или к необходимости использования избыточного количества отдельных компонентов.

Установка замыкающей пластины

Возможность монтажа замыкающей пластины (Да — 2 позиции, true — 1 позиция) критична для создания определенных схем соединения. Если конструкция требует дополнительного контакта для обеспечения непрерывности цепи, а втулка не поддерживает установку пластины, схема не будет работоспособна. Неверный выбор типа крепления нарушит электрическую целостность соединения.

Частые ошибки

Несоответствие метрического размера резьбы

Монтажник пытается установить втулку с резьбой 8 мм на шпильку другого диаметра. Это приводит к невозможности плотной фиксации изолятора или повреждению резьбового соединения при затяжке. В результате нарушается электрическая изоляция и контактная группа теряет стабильность под нагрузкой.

Выбор втулки с малым диаметром

При использовании втулки с внешним диаметром 18 мм вместо требуемого большего размера возникает риск просадки изоляционного слоя. Физическое давление на корпус втулки вызывает микротрещины, что снижает диэлектрическую прочность. Это может привести к пробою фазы на корпус оборудования или соседние фазы.

Превышение расчетного тока изделия

Использование втулок с номинальным током 63 А в цепях, где требуется 380 А или выше, вызывает перегрев материала. Изоляционный корпус начинает деформироваться от термического воздействия, что ведет к потере геометрии изделия. В конечном итоге происходит термическое разрушение изоляции и короткое замыкание.

Игнорирование межосевого расстояния

Монтаж втулок с межшинным расстоянием 45 мм в узлы, рассчитанные на 5 мм, создает критическое напряжение между фазами. Недостаточный зазор между токоведущими частями провоцирует возникновение дуги при переключениях. Это заканчивается пробоем воздушного зазора и выходом из строя всей шинной сборки.

Ошибка в длине изолятора

Применение втулок длиной 20 мм там, где требуется 130 мм, не обеспечивает достаточного удаления токоведущих частей от заземленных элементов. Недостаточная дистанция приводит к пробою изоляции по поверхности или через воздух. Это создает условия для возникновения дугового разряда в распределительном устройстве.

Неправильный выбор напряжения изоляции

Установка втулок с номинальным напряжением изоляции 400 В в сетях с более высоким потенциалом приводит к электрическому пробою. Диэлектрик не выдерживает приложенного напряжения, что вызывает искрение и разрушение корпуса. Это влечет за собой повреждение силовых шин и срабатывание защитных систем.

Использование втулок без учета количества полюсов

Монтаж втулок, рассчитанных на 8 полюсов, в системы с большим количеством фаз или шин, приводит к неполной изоляции всех узлов. Отсутствие изоляционных проставок между всеми токоведущими элементами создает риск межфазного замыкания. Физический контакт фаз через незащищенные участки вызывает аварийную ситуацию.

Ошибки при установке замыкающей пластины

Отказ от установки замыкающей пластины, если это предусмотрено конструкцией, нарушает распределение токов и механическую жесткость. Это приводит к неравномерному прижиму и локальному перегреву в местах соединения. В итоге изоляционные свойства втулки снижаются из-за термической деградации материала.
