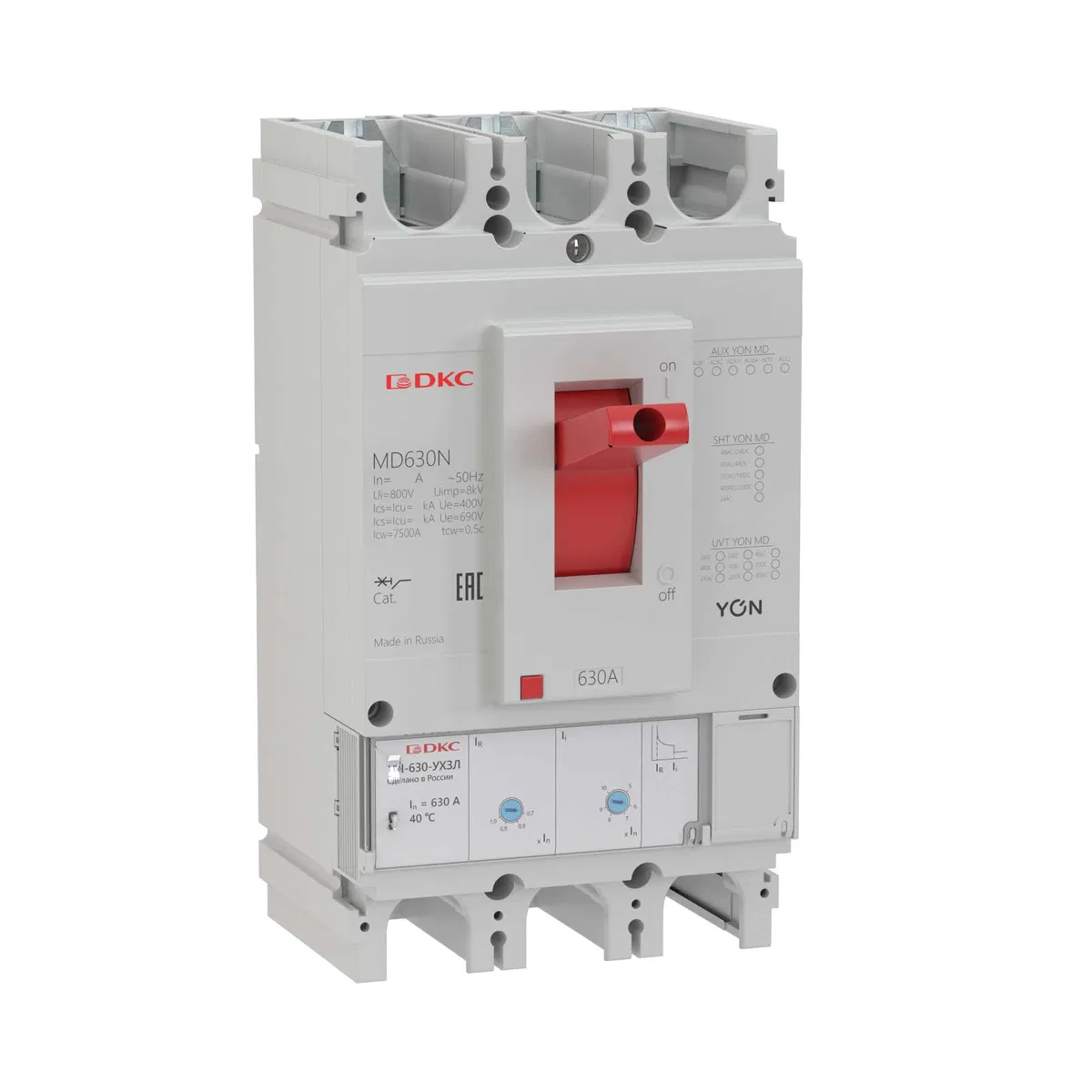

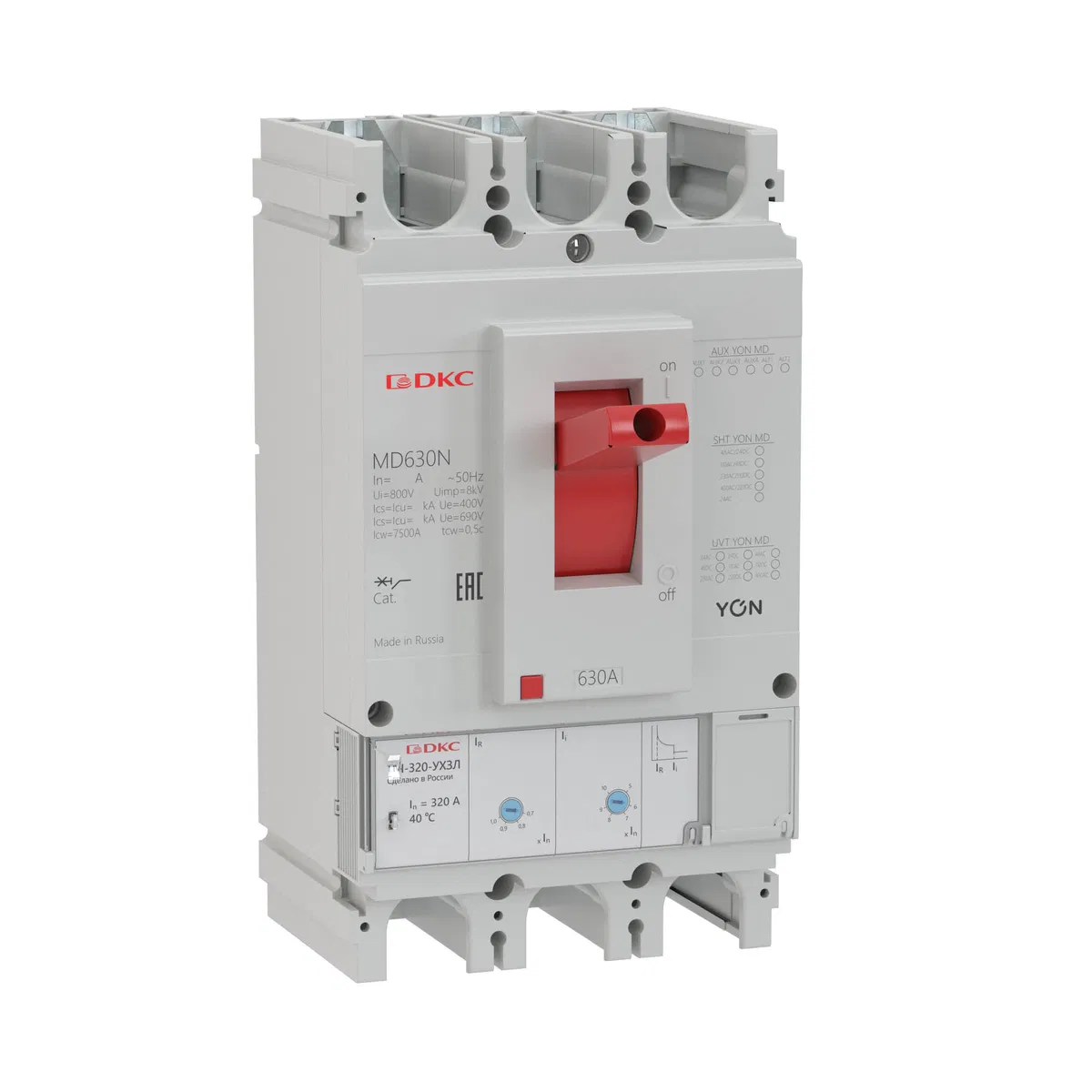

Выключатель автоматический силовой

Силовые автоматические выключатели (MCCB и ACB) для вводов, ГРЩ и распределительных устройств: 29 799 активных позиций, номиналы Iu массовых исполнений 16–1600 А, отключающая способность Icu при 400 В — от 6 до 150 кА, три полюса у 19 272 позиций и четыре у 2 709. Марки — КЭАЗ (13 955), Контактор (10 043), CHINT (2 592), DKC (1 199), Systeme Electric, DEKraft, LS Electric, EKF и Legrand; исполнения стационарные (14 179), выдвижные и выкатные (4 088).

Как выбрать Частые ошибки

Как выбрать

Номинальный ток Iu (16–6300 А)

максимальный длительный ток нагрузки. Выбирают по расчётному току цепи с запасом 10–15%. Стандартный ряд: 100, 125, 160, 200, 250, 400, 630, 800, 1000, 1250, 1600, 2000, 2500, 3200 А.

Отключающая способность Icu при 400 В (кА)

максимальный ток КЗ, который выключатель безопасно отключит. Для промышленных объектов обычно требуется 35–65 кА; для менее мощных вводов — 25–36 кА. Берётся из однолинейной схемы или проекта электроснабжения либо определяется расчётом сети.

Количество полюсов (1P/2P/3P/4P)

3P для трёхфазной сети (380 В), 4P если требуется разрыв нейтрали (например, при запитке отдельного здания). 1P и 2P — только однофазные применения. В системе TN-C нейтраль (PEN-проводник) не коммутируют.

Конструктивное исполнение

стационарный монтируется жёстко; выдвижной (выкатной) позволяет заменить аппарат без отключения шин — обязателен на ответственных питающих присоединениях.

Тип расцепителя

электромагнитный (только отсечка КЗ), термомагнитный (перегрузка + КЗ), электронный (микропроцессорный, регулируемые уставки Ir, Isd, Ii, Ig — для точной координации защит).

Степень защиты IP

у самого аппарата почти всегда IP20; нужную защиту от пыли и влаги обеспечивает шкаф или оболочка, в которые он устанавливается. Для улицы и влажных зон подбирают корпус с нужным IP, а не «влагозащищённый» автомат.

Частые ошибки

Считают защиту по номиналу корпуса, а не по уставке

у 22 424 позиций каталога тепловая защита регулируемая, и корпус на 630 А не означает, что линия защищена на 630 А. Кабель проверяют по фактической уставке Ir, условие то же, что и для модульных аппаратов: Iрасч ≤ Iн ≤ Iдоп. Уставку выставляют при пусконаладке и фиксируют в исполнительной схеме.

Смотрят только Icu и не спрашивают Ics

Icu подтверждается одиночным циклом испытаний, после которого аппарат может быть непригоден к дальнейшей работе; Ics — это три операции с последующей проверкой изоляции и расцепителей. В карточках Ics указан лишь у 1 802 позиций из 25 840 с заполненным Iu, и встречаются исполнения, где Ics ниже Icu почти вдвое — при вводном аппарате этот параметр запрашивают у поставщика отдельно.

Ждут от силового автомата защиты от утечки

встроенная защита от замыканий на землю есть только у 2 961 позиции из 19 586 с заполненным атрибутом. Автомат отключает сверхтоки и не видит ток, ушедший на корпус оборудования, — дифференциальную защиту ставят отдельным аппаратом.

Планируют место на DIN-рейке

19 689 позиций из 20 111 с заполненным атрибутом на DIN-рейку не встают: у MCCB и ACB болтовое или винтовое присоединение к панели и шинам. Габарит и посадочные размеры проверяют по чертежу аппарата до заказа корпуса.

Заказывают аппарат на улицу, ориентируясь на его IP

у 14 538 позиций из 21 307 указан IP20, IP54 — только у 721: сам выключатель оболочки не имеет, степень защиты обеспечивает шкаф. Уличную установку закрывают корпусом нужного IP, а не подбором автомата.

Статьи по теме

автоматы ABB или IEK, Schneider, DEKraft, Legrand, EKF, TDM: какой автомат лучше — сравнение 8 брендов автоматы Как выбрать автоматический выключатель: номинал, характеристика, бренд

Часто задаваемые вопросы

Чем силовой автоматический выключатель отличается от модульного? +

Модульный выключатель (MCB) — компактный автомат на DIN-рейку, токи до 125 А, отключающая способность 4,5–10 кА. Силовой (MCCB) — крупногабаритный аппарат в литом корпусе, токи 100–2500 А, отключающая способность 25–150 кА. Воздушный (ACB) — открытое исполнение с воздушным дугогашением, токи 630–6300 А, ставится на вводах ГРЩ. Принцип защиты одинаковый, но силовые выключатели устанавливают на вводах и главных распределительных щитах, где токи КЗ в разы выше.

Как выбрать отключающую способность (Icu)? +

Icu должна превышать ожидаемый ток КЗ в точке установки. Ток КЗ определяется расчётом по мощности трансформатора и сопротивлению кабелей. На практике: для вводов от ТП 630 кВА выбирают Icu ≥ 36 кА; от ТП 1000 кВА — Icu ≥ 50 кА; на распределительном уровне в кабельных системах — 25–35 кА достаточно. Данные указаны в однолинейной схеме объекта или в проекте электроснабжения.

Можно ли поставить силовой автомат большего номинала для запаса? +

Нет. Завышенный номинал нарушает селективность защит (вышестоящий автомат может сработать раньше нижестоящего) и не защищает кабель от перегрузки — кабель сгорит раньше, чем сработает автомат. Номинал выбирают по допустимому длительному току кабеля или по расчётному току нагрузки — меньшее из двух значений.

Что такое выдвижное исполнение и когда оно нужно? +

Выдвижной (выкатной) выключатель монтируется в специальную корзину и может быть извлечён без отключения главных шин — замена или техобслуживание выполняются в «горячем» режиме. Применяется на ответственных питающих присоединениях (ввод здания, питание критических нагрузок), где недопустимо длительное отключение. Стационарные варианты дешевле и подходят для большинства задач.

В чём разница между токами Iu, Ir и Icu? +

Iu (Rated Uninterrupted Current) — номинальный ток длительной нагрузки, до которого выключатель работает без нагрева сверх нормы. Ir — ток уставки теплового расцепителя (регулируется от 0,4 до 1,0 × Iu). Icu — предельная отключающая способность, максимальный ток КЗ, после отключения которого выключатель может требовать проверки или замены. Ics — эксплуатационная отключающая способность (обычно 50–100% от Icu), при которой выключатель гарантированно работоспособен после отключения КЗ.

Нужен ли 4-полюсный автомат или достаточно 3-полюсного? +

3-полюсный защищает три фазы — этого достаточно в большинстве промышленных применений. 4-полюсный нужен там, где требуется разрыв нейтрали: вводы отдельно стоящих зданий, схемы АВР, а также линии с нелинейными нагрузками (частотные преобразователи, ИБП), где в нейтрали протекают значительные токи 3-й гармоники. Важно: в системе TN-C нейтраль (PEN-проводник) коммутировать нельзя. В распределительных щитах внутри одного здания чаще достаточно 3P.
