Как выбрать
Материал изделия
Для агрессивных сред и наружных работ выбирают нержавеющую сталь или медь, для стандартных внутренних сетей подходит сталь оцинкованная или алюминий. Использование материалов с низкой коррозийной стойкостью приведет к разрушению контакта и потере цепи заземления.
Тип проводника
Выбор зависит от конфигурации линии: для монтажа на лотки используют плоский проводник, а для электродов — заземляющий стержневой электрод. Несоответствие типа зажима геометрии провода сделает невозможным плотное прилегание и создаст высокое переходное сопротивление.
Размер круглого проводника
При подборе учитывают диаметр жилы, который в данной категории составляет диапазон от 7 до 16 мм. Если выбрать зажим с меньшим диаметром, проводник не поместится в клемму, а слишком большой зазор не обеспечит надежного электрического соединения.

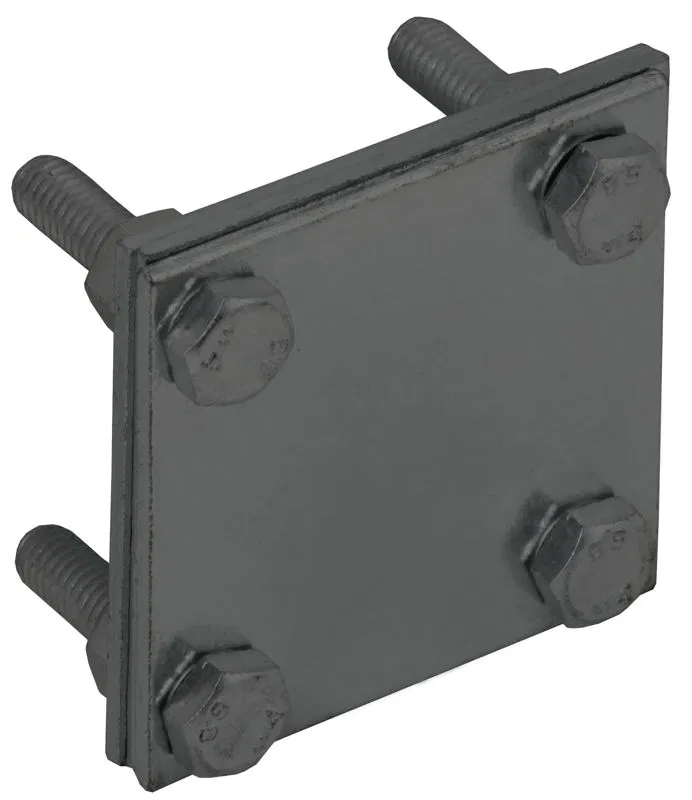

Ширина клеммы плоского проводника
Для узких шин используют клеммы шириной до 40 мм, для широких элементов применяют варианты более 40 мм. Неправильный подбор ширины приведет к перекосу проводника и невозможности затянуть соединение без повреждения металла.
Сечение присоединения
Параметр определяет площадь контакта, доступную в диапазоне от 26 до 78,5 кв.мм. Использование зажима с меньшим сечением, чем у основного кабеля, вызовет локальный перегрев в месте соединения и может привести к возгоранию.

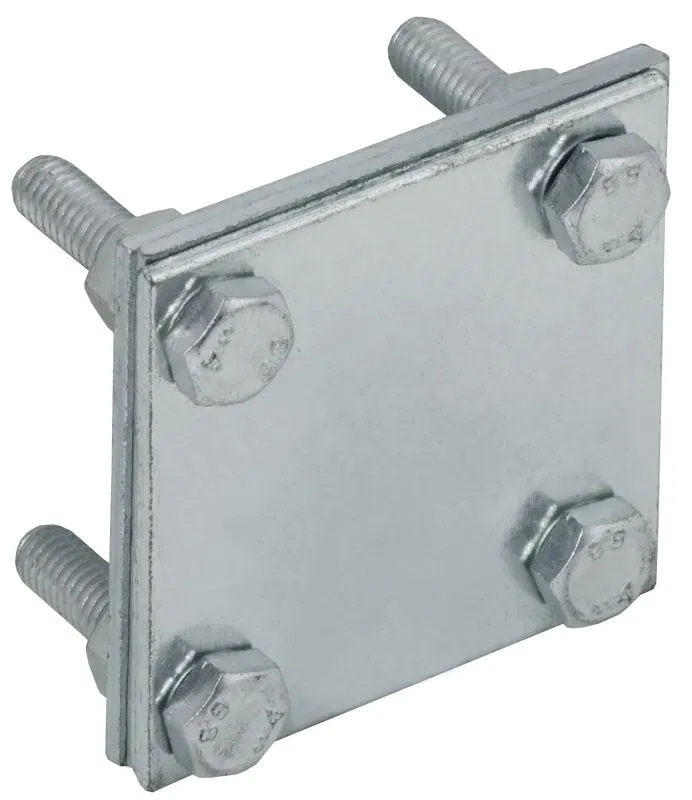

Защитное покрытие поверхности
Для защиты от коррозии применяют горячее цинковое покрытие или термодиффузионное цинкование, в обычных условиях достаточно гальванического покрытия. Отсутствие или недостаточная толщина защитного слоя приведет к быстрому окислению контакта и отказу системы защиты.
Габаритные размеры
При проектировании учитывают длину от 70 до 150 мм, высоту от 30 до 150 мм и ширину от 30 до 100 мм. Неверный расчет габаритов не позволит разместить оборудование в ограниченном пространстве щита или на узком профиле.
Момент затяжки
Для обеспечения надежности соединения используют значения от 20,5 до 23,5 Н·м. Слишком слабый момент затяжки вызовет искрение и нагрев, а чрезмерное усилие приведет к деформации зажима или разрушению резьбы.
