Жало паяльника

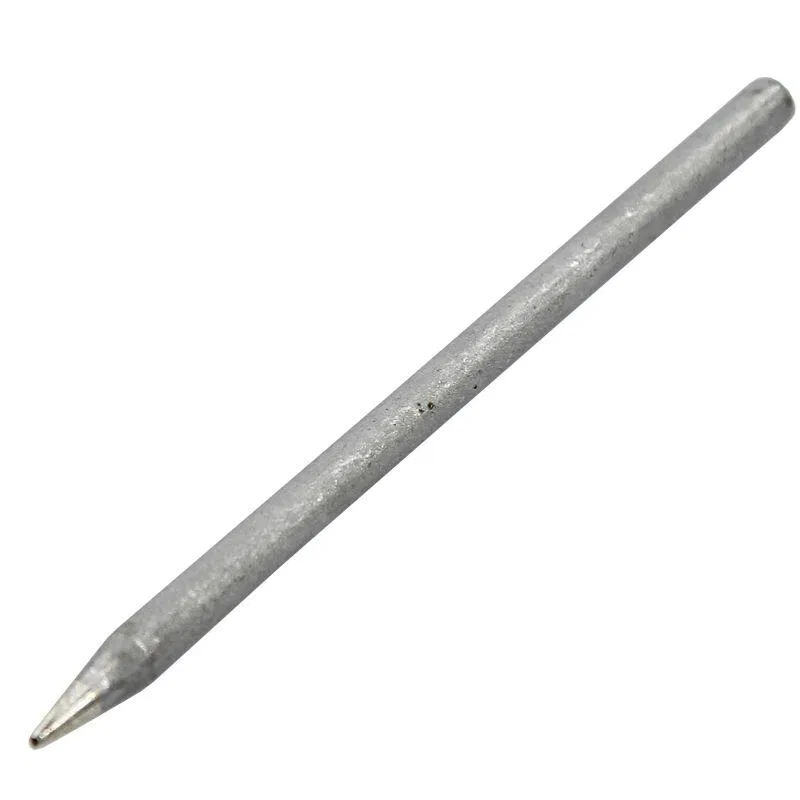

Жала паяльника являются сменными рабочими элементами паяльного инструмента, предназначенными для передачи тепловой энергии к контактной площадке при проведении монтажных работ. Изделие представляет собой металлический стержень с определенной геометрией наконечника, который обеспечивает непосредственный контакт с поверхностью для плавления припоя. Данный компонент служит инструментом для формирования надежных соединений в электротехнических узлах, таких как печатные платы, клеммные колодки распределительных щитов, шкафов автоматики и модулей управления в серверных стойках. В отличие от стационарных нагревательных элементов, сменное жало позволяет оперативно менять геометрию контакта под конкретную задачу, не меняя весь инструмент. В каталоге представлено 24 позиции от брендов Rexant и NAVIGATOR. Доступны исполнения прямолинейного и изогнутого типов. Параметры жала включают внутренний и наружный диаметры стержня в диапазоне от 1 до 70 мм, а также общую длину от 40 до 93 мм. По форме наконечники различаются как скошенные, конические, закругленные или в виде резца/отвертки. По типу исполнения и покрытию выделяются медные и долговечные паяльные жала.

Как выбрать

Форма рабочей части

Для точечного монтажа микросхем и работы с мелкими компонентами подходят конические (7 позиций) или закругленные (1 позиция) наконечники. Скошенные (8 позиций) и в форме резца/отвертки (7 позиций) жала используются для пайки контактных площадок и очистки поверхностей. Неправильный выбор формы приведет к невозможности точного позиционирования инструмента и повреждению соседних элементов.

Тип паяльного жала

В каталоге представлены долговечные паяльные жала (14 позиций) и медные (5 позиций) варианты. Медные наконечники обеспечивают быстрый нагрев, но быстро разрушаются при контакте с флюсом. Долговечные жала подходят для интенсивных работ, тогда как использование меди в задачах с агрессивными средами приведет к быстрой деградации металла.

Покрытие наконечника

Долговечное покрытие (10 позиций) защищает металл от окисления, а медное (4 позиции) обеспечивает высокую теплопроводность. Выбор покрытия зависит от частоты паяльных работ и используемого припоя. При использовании медного покрытия без защитного слоя жало быстро потеряет форму и перестанет удерживать каплю припоя.

Общая длина изделия

Параметр варьируется в диапазоне от 40 до 93 мм. Короткие жала длиной 40–45 мм (5 позиций) удобны для работы в ограниченном пространстве печатных плат, а длинные варианты 70–93 мм (12 позиций) позволяют работать с глубоко расположенными контактами. Слишком длинное жало в тесном корпусе может привести к короткому замыканию или механическому повреждению платы.

Диаметр и ширина жала

Размеры наконечников представлены в диапазоне от 1 до 70 мм, где наиболее часто встречаются значения 4.3 мм (7 позиций) и 7.6 мм (2 позиции). Тонкие жала диаметром 1–3.8 мм подходят для прецизионных работ, а широкие 5.5–7.8 мм — для массивных проводников. Несоответствие диаметра жала сечению провода приведет к плохому прогреву соединения и хрупкому паяному шву.

Внутренний диаметр стержня

Внутренний размер стержня варьируется от 1 до 70 мм, при этом наиболее востребованы значения 4.3 мм (7 позиций) и 7.6 мм (2 позиции). Этот параметр определяет совместимость жала с нагревательным элементом паяльника. Ошибка в подборе диаметра сделает невозможной установку жала в держатель или приведет к потере теплового контакта с нагревателем.

Наружный диаметр стержня

Внешний диаметр стержня представлен в диапазоне от 1 до 70 мм, с частыми значениями 4.3 мм (7 позиций) и 7.6 мм (2 позиции). Данная величина критична для обеспечения плотной посадки в гильзе паяльника. Если наружный диаметр будет меньше требуемого, тепловой поток будет рассеиваться, что сделает пайку неэффективной.

Исполнение наконечника

Доступны прямолинейные (22 позиции) и изогнутые (2 позиции) варианты. Прямые жала являются универсальными для большинства монтажных операций, в то время как изогнутые позволяют работать под углом к поверхности. Использование прямого жала там, где требуется доступ под углом, приведет к невозможности подлезть к контакту без повреждения изоляции.

Частые ошибки

Несоответствие диаметра жала сечению проводника

При выборе слишком тонкого жала с диаметром 1 мм для массивных шин тепловой поток не обеспечивает прогрев металла. Это приводит к перегреву самого жала и деградации его покрытия, так как требуется чрезмерно длительное воздействие высокой температуры на рабочую зону. В итоге контакт становится нестабильным, а инструмент выходит из строя.

Использование медных жал без защитного покрытия

Чистая медь из 5 позиций каталога подвержена быстрому окислению при контакте с флюсом и воздухом. Окисленный слой создает высокое переходное сопротивление, что препятствует эффективной передаче тепла к месту пайки. Постоянная попытка очистить жало абразивом разрушает геометрию, превращая рабочую часть в бесформенный наконечник.

Выбор неправильной формы наконечника

Использование конического жала там, где требуется работа в узких пазах, приводит к невозможности точного позиционирования. Если вместо скошенного типа использовать закругленное жало, площадь контакта с компонентом будет минимальной. Это вызывает локальный перегрев печатной платы и риск отслоения медных дорожек от текстолита.

Игнорирование длины стержня при монтаже

При установке слишком длинного жала с параметром 93 мм в компактный паяльник нарушается баланс и центр тяжести инструмента. Это приводит к избыточному рычагу, из-за чего трудно контролировать глубину погружения в припой. В результате возможны случайные повреждения соседних элементов или короткие замыкания на плате.

Несоответствие внутреннего диаметра стержня

Если внутренний диаметр стержня составляет 7.6 мм, а нагревательный элемент имеет меньший размер, возникает воздушная прослойка. Воздух является плохим проводником тепла, что вызывает перегрев нагревателя при низкой температуре на кончике. Такой тепловой разрыв приводит к быстрому термическому разрушению внутренних компонентов паяльника.

Использование прямолинейных жал в труднодоступных местах

Применение только прямолинейных исполнений, составляющих 22 позиции, в плотном монтаже приводит к невозможности подлезть под корпус детали. Попытки приложить избыточное усилие для достижения угла пайки вызывают механическое напряжение на стержень. Это заканчивается изломом жала или повреждением контактных площадок на плате.

Перегрев долговечного покрытия

Попытка использовать долговечное паяльное жало для работы с экстремально высокими температурами приводит к отслоению защитного слоя. Физически это происходит из-за разности коэффициентов термического расширения основы и покрытия. После потери слоя медь начинает мгновенно окисляться, делая инструмент непригодным для пайки.

Неправильный подбор диаметра стержня

Использование жала с наружным диаметром 4.3 мм в паяльнике, рассчитанном на 7.8 мм, создает зазор в посадочном гнезде. Тепловой контакт становится нестабильным, тепло уходит в корпус паяльника, а не в точку пайки. Это приводит к неэффективному прогреву припоя и необходимости увеличивать мощность, что ускоряет износ.
