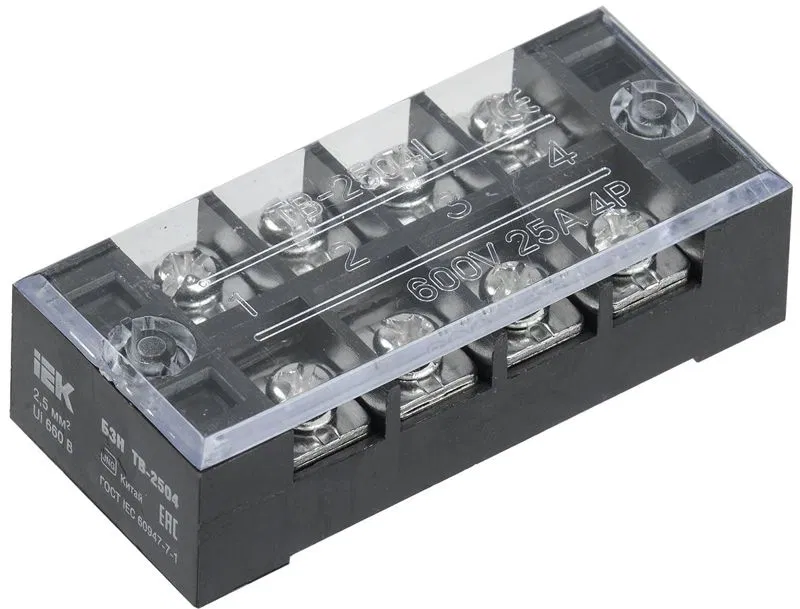

Блок зажимов БЗН ТВ-2504 2.5кв.мм 25A 4 пары IEK YZN41-04-002-K02
Артикул: YZN41-04-002-K02
ETIM: EC001284
103 ₽
Прайс-лист (с НДС):
96 ₽
МРЦ (с НДС):
85 ₽
Предзаказ
Используются для безопасного и компактного присоединения и ответвления проводников различного сечения из меди и алюминия в цепях переменного тока напряжением до 660В и постоянного тока напряжением до 440В.
Устанавливаются на монтажную панель. Для изоляции проводников устанавливается прозрачная крышка.
Корпус выполнен из не поддерживающего горение АБС-пластика. Токоведущая шина изготовлена из латуни.
| Винт крепления | М4 |
| Высота | 19 мм |
| Длина | 67 мм |
| Исполнение | Трехфазная установка |
| Класс горючести материала изоляции в соответствии со стандартом UL57 | V1 |
| Климатическое исполнение | УХЛ3 |
| Количество клемм на полюс | 2 |
| Количество клеммных пар | 4 |
| Количество полюсов | 4 |
| Макс сечение присоед шин | 9х4 |
| Максимальное сечение проводника | 2,5 кв.мм |
| Материал зажимной скобы | |
| Материал изоляции корпуса | Пластик |
| Материал корпуса | АБС-Пластик |
| Материал токоведущей части | Сталь |
| Наличие pen-клеммы | Нет |
| Номин импульсное выдерживаемое напряжение | 8 |
| Номин раб напряжение переменного тока Ue | ≤ 660 |
| Номин раб напряжение постоянного тока Ue | ≤ 440 |
| Номин частота | 50 |
| Номинальная способность к присоединению | 1...2,5 |
| Номинальное напряжение | 660 В |
| Номинальное напряжение изоляции Ui | 660 В |
| Номинальный ток In | 25 А |
| Относительная влажность воздуха | ≤ 90% |
| При необходимости возможна установка замыкающей пластины | |
| Рабочая температура по | 50 град.C |
| Рабочая температура с | -40 град.C |
| Расположение присоединения | Сбоку |
| Распространяет горение | Нет |
| Ремонтопригодность | Нет |
| Сечение многопроволочного гибкого проводника по | 2.5 кв.мм |
| Сечение многопроволочного гибкого проводника с | 1 кв.мм |
| Сечение однопроволочного проводника по | 2.5 кв.мм |
| Сечение однопроволочного проводника с | 1 кв.мм |
| Сечение шины | 9.5 |
| Способ монтажа | Прямая установка |
| Степень загрязнения | |
| Степень защиты IP | IP00 |
| Тип электрического присоединения 1 | Болтовое соединение |
| Тип электрического присоединения 2 | Винтовое соединение |
| Цвет | Черный |
| Цвет | Черный |
| Ширина | мм |
| Ширина/Шаг подключения | 30.0 мм |
