Эра

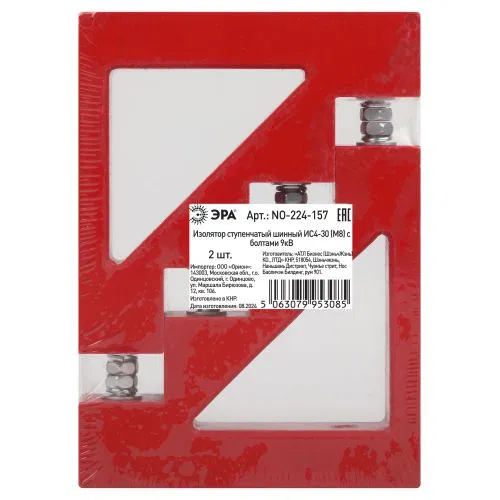

Изолятор шинный ступенчатый NO-224-157 ИС4-30 М8 с болтами 9кВ Эра Б0065655
SKU: Б0065655
ETIM: EC001166
517 ₽
Вернём 5 ₽ баллами
Промокод
FIRST
— кэшбэк ×3 на первый заказ: 3% баллами с первых 50 000 ₽
Аналоги по характеристикам
Узнать срок поставки
Запрос отправлен
Мы свяжемся с вами в ближайшее время.
Шинные ступенчатые изоляторы типа ИС состоят из изолятора в форме лесенки и крепежных метизов. Устанавливаются внутри вводных и распределительных шкафов или других устройств для крепления токоведущих шин, а также неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей.
Особенности конструкции:
• Ступенчатая форма обеспечивает равномерное распределение электрического напряжения по всей длине изолятора. Это позволяет ему выдерживать высокие нагрузки и предотвращает пробои между шинами, он может быть использован в электрооборудовании постоянного и переменного тока частотой 50 Гц и напряжением до 1000 В.
• Крепление изолятора осуществляется с помощью болта и шайбы, входящих в комплект поставки, к монтажной пластине или корпусу с одной стороны и к токоведущей шине с другой.
• Возможна установка шин разных длин с одинаковым межфазным расстоянием и промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
• Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
• Материал изолятора: диэлектрический полимер, обладающий высокими параметрами электрического сопротивления, с добавлением армированного стекловолокна. Не подвержен старению, горению и устойчив к механическим воздействиям.
Количество полюсов
4
Максимальный расчетный ток
700 А
Межшинное расстояние
33 мм
Метрический размер соединительной резьбы
8
