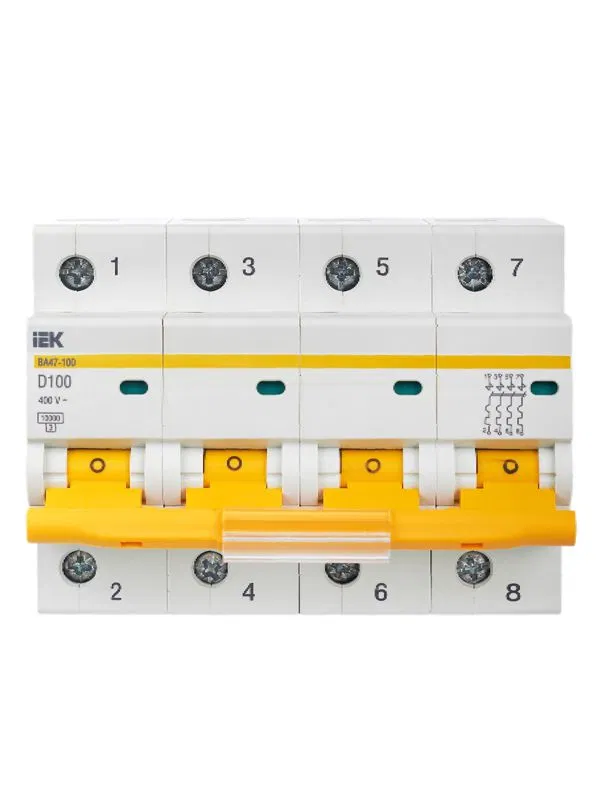

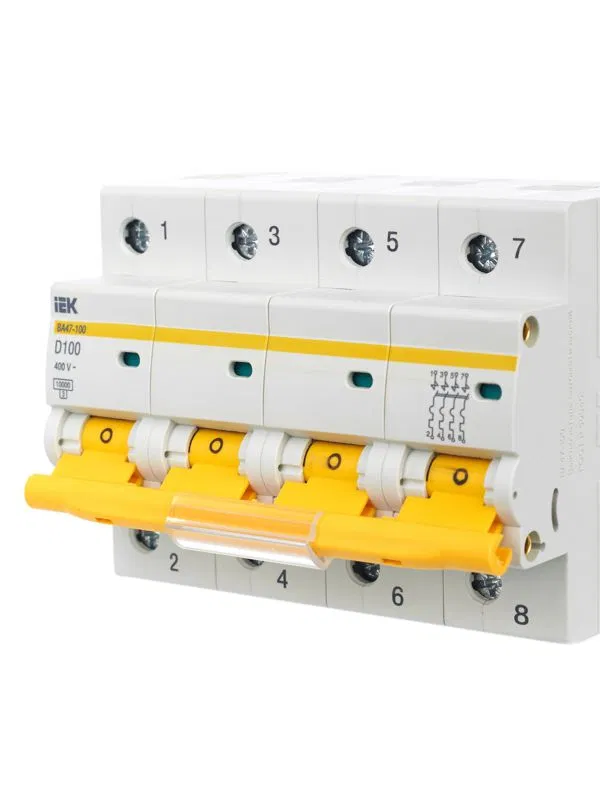

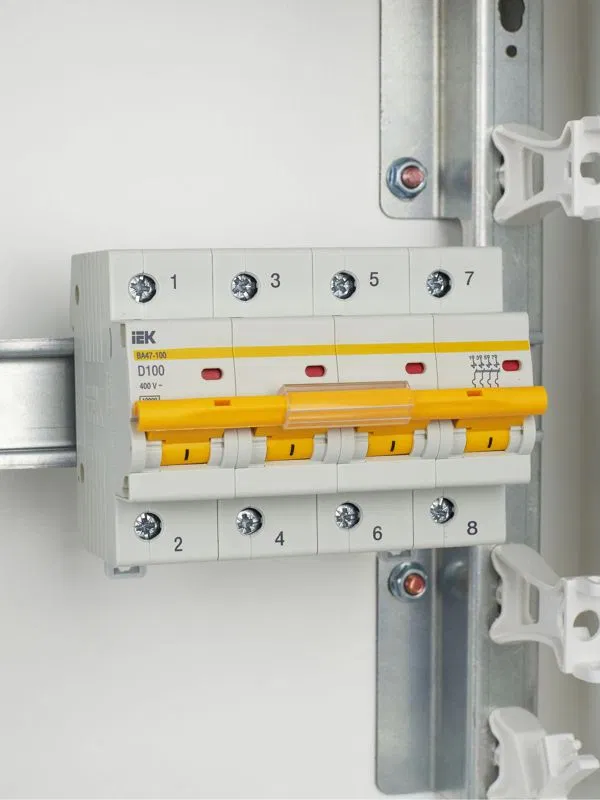

KARAT Автоматический выключатель ВА47-100 4P D 100А 10кА IEK MVA40-4-100-D
Четырёхполюсный автомат IEK KARAT ВА47-100 на 100 А с характеристикой D, сеть 400 В. Из-за отключающей способности 10 кА по EN 60898 аппарат ставят в щитах рядом с подстанцией и в промышленных сетях, где ток короткого замыкания велик.
Где подходит
Трёхфазные линии, где нейтраль отключают вместе с фазами: четыре полюса размыкают три фазы и нейтраль одновременно. Трансформаторы, двигатели с тяжёлым пуском и электромагниты: характеристику D выбирают, когда при пуске отключается автомат C.
Где не подойдёт
- Короткое замыкание с током 10 In и меньше D мгновенно не отключает: на длинных линиях малого сечения без больших пусковых токов берут C или B.
- Защиту от утечки на землю аппарат не даёт: нужны выключатель дифференциального тока или дифавтомат.
На что смотреть при выборе
- Номинал 100 А не выше длительно допустимого тока кабеля линии; сечение и ток кабеля берут из проекта.
- Мгновенное расцепление при токе свыше 1000 А. Ток короткого замыкания в конце линии ниже 1000 А может дать отключение с выдержкой времени теплового расцепителя.
- Для проверки отключения за 0,4 с ток однофазного КЗ сравнивают с верхней границей диапазона D, которую указывает производитель аппарата.
- Отключающую способность 10 кА сверяют с ожидаемым током КЗ в точке установки.
