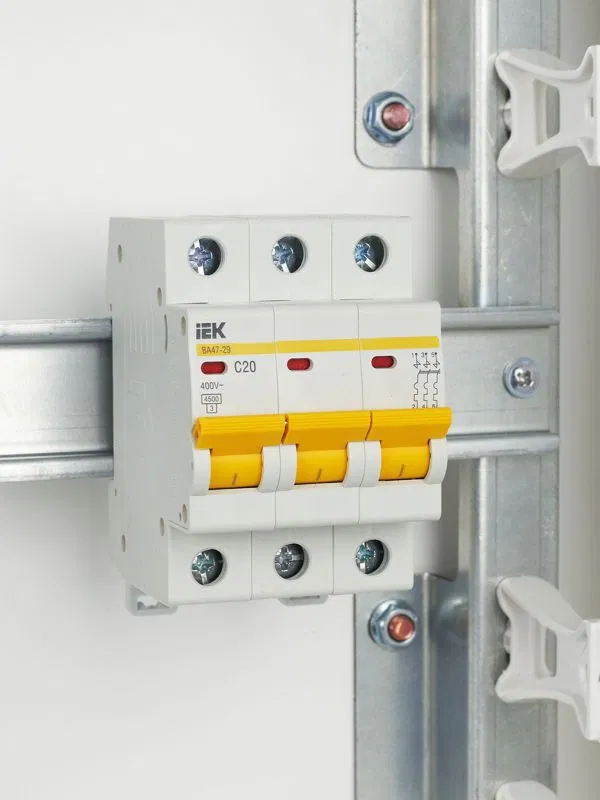

KARAT Автоматический выключатель ВА47-29 3P C 20А 4,5кА IEK MVA20-3-020-C
Автоматический выключатель IEK KARAT ВА47-29 на 20 А, характеристика C, три полюса, для сети 400 В, отключающая способность 4,5 кА. Общая рукоятка трёх полюсов разрывает все фазы вместе, поэтому двигатель не остаётся на двух фазах. Мгновенный порог свыше 100 до 200 А.
Где подходит
Цепи постоянного тока: оперативный ток, аккумуляторы, солнечные панели, но лишь в пределах напряжения и отключающей способности, указанных для постоянного тока. Розетки и освещение подходят под характеристику C.
Где не подойдёт
- Ток короткого замыкания выше 4,5 кА: ставят там, где ожидаемый ток не выше 4,5 кА. При большем берут автомат с отключающей способностью 6 или 10 кА.
- Трансформатор с броском тока выше порога C: рассматривают характеристику D.
- Линии малого сечения и большой длины: ток короткого замыкания может не достигать 10 In, тогда берут характеристику B или кабель большего сечения.
На что смотреть при выборе
Номинал 20 А сверяют с допустимым током кабеля линии. Соседи той же серии, MVA20-3-006-C (6 А) и MVA20-3-010-C (10 А), берут для линии с другим сечением кабеля.
Мгновенное отключение при токе не ниже 200 А (10 In) в конце линии. При меньшем токе отключение может пройти с выдержкой времени.
Ожидаемый ток КЗ в точке установки сопоставляют с 4,5 кА.
