KARAT Автоматический выключатель ВА47-60M 1P C 16А 6кА IEK MVA31-1-016-C

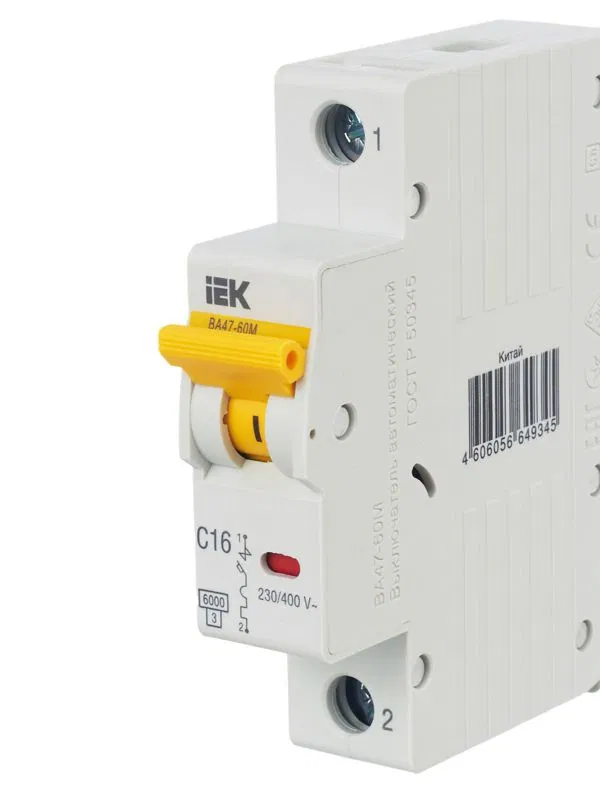

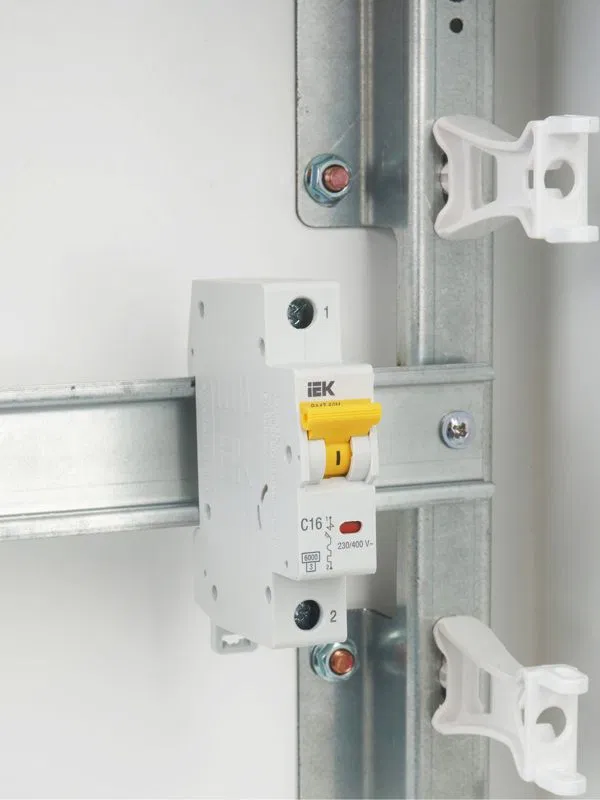

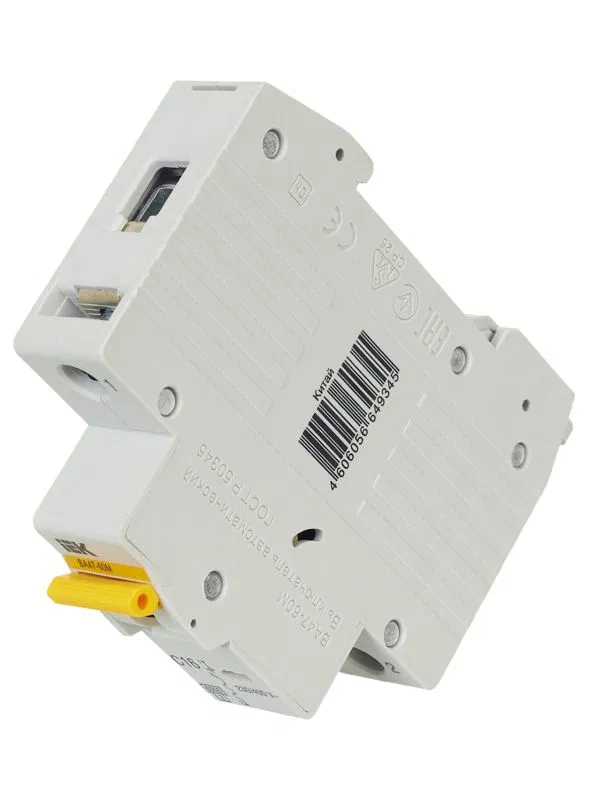

Автоматический выключатель IEK KARAT ВА47-60M на 16 А с характеристикой C, отключающая способность 6 кА, для сети 230 В. Модульный автомат ставят на групповые линии: тепловой расцепитель держит перегрузку, электромагнитный отключает короткое замыкание мгновенно. Однополюсный, шириной в один модуль, поэтому на DIN-рейке помещается больше линий.
Где подходит

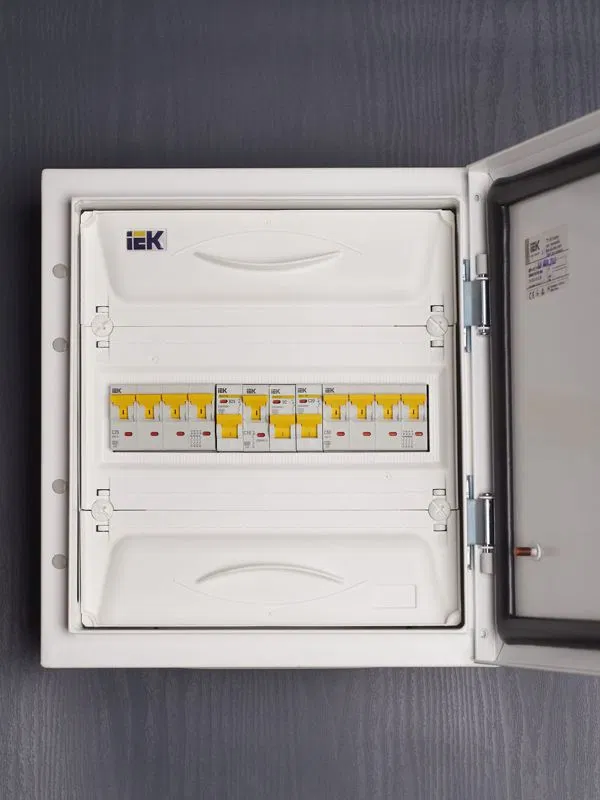

Групповые и распределительные линии квартир, этажей, щитов автоматики и управления. Розетки, освещение, линии с вентиляторами и бытовыми насосами. Цепи оперативного тока и аккумуляторов в пределах напряжения, заявленного для постоянного тока.
Где не подойдёт
- Длинная линия малого сечения: ток короткого замыкания может не достигать 160 А. Тогда увеличивают сечение кабеля или берут автомат с характеристикой B.
- Пуск тяжёлых двигателей и трансформаторы с броском выше порога C: тогда рассматривают D или защиту двигателя.
- Утечка тока на землю автоматом не отслеживается: защиту ставят отдельно, УЗО или дифавтоматом.
На что смотреть при выборе
- Номинальный ток 16 А не выше допустимого тока кабеля линии: сечение и ток кабеля берут из проекта.
- Отключающая способность 6 кА при 230 В сравнивается с ожидаемым током короткого замыкания в точке установки.
- Мгновенно автомат отключает ток свыше 80 до 160 А. Ток КЗ в самом удалённом месте линии ниже 160 А даёт выдержку теплового расцепителя.
- Соседние номиналы той же серии: MVA31-1-006-C на 6 А и MVA31-1-010-C на 10 А. Другой номинал берут для линии с другим сечением кабеля.
