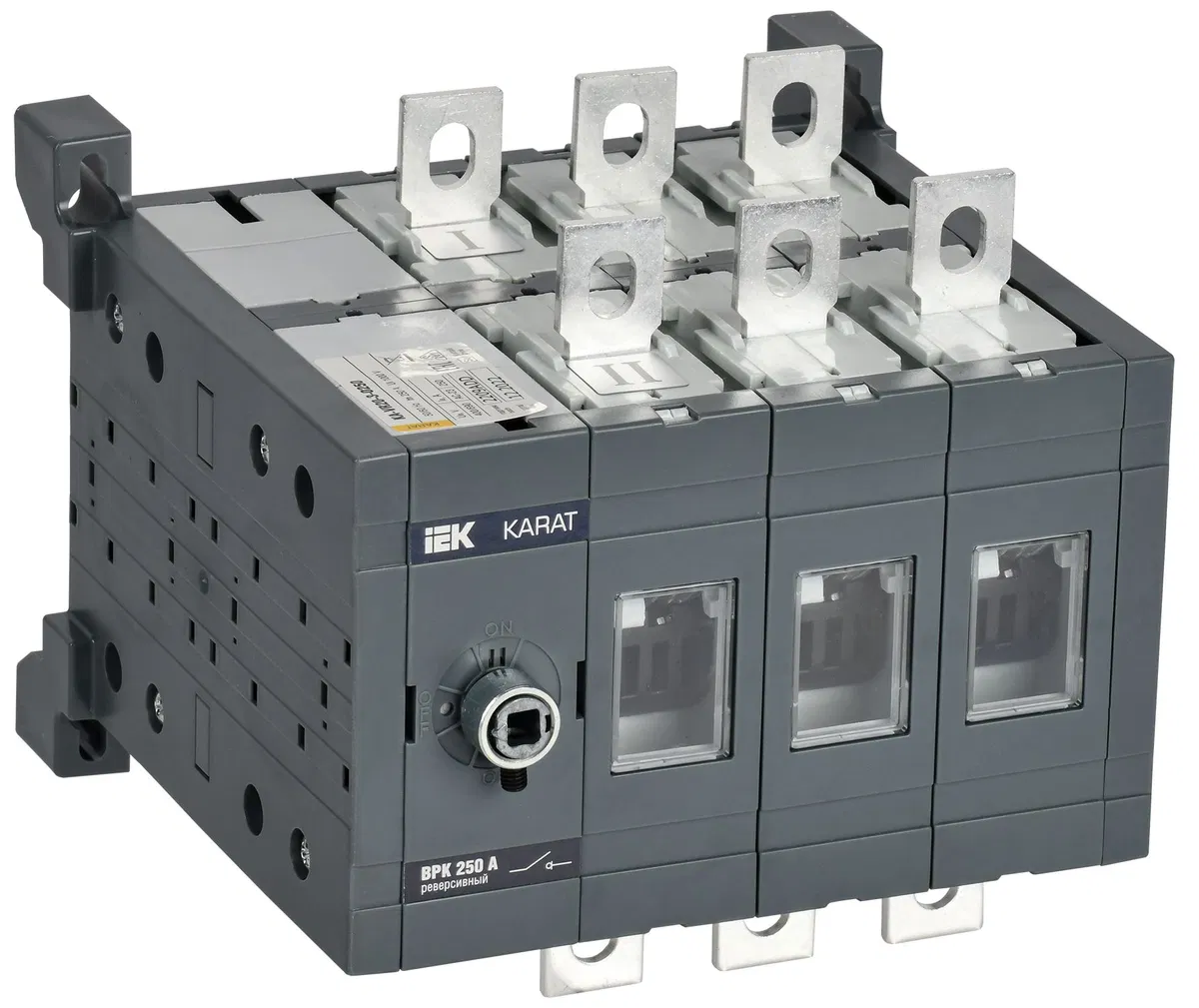

KARAT Выключатель-разъединитель ВРК реверсивный без рукоятки управления 3P 250А IEK KA-VR20-3-0250
Артикул: KA-VR20-3-0250
ETIM: EC000229
24666 ₽
Прайс-лист (с НДС):
17939 ₽
Предзаказ
Выключатели-разъединители KARAT IEK с номинальным током до 1600А (прямое исполнение) и до 800А (реверсивное исполнение) применяются в промышленности и нефтегазовой отрасли, энергетике, коммерческой недвижимости, инфраструктуре и сельском хозяйстве.
Используются для оперативных включений и отключений участков электрических цепей.
Базовые модели поставляются с 3 силовыми полюсами.
| Вид рукоятки ручного привода | Передняя поворотная |
| Возможность расширения | |
| Встроенный моторный привод | Нет |
| Высота | 150 мм |
| Высота | 150 мм |
| Высота корпуса | 100 мм |
| Глубина | 172 мм |
| Глубина корпуса | 172 мм |
| Исполнение | С крышкой |
| Исполнение в качестве вспомогательного/ремонтного выключателя | Да |
| Исполнение в качестве выключателя-разъединителя | Нет |
| Исполнение в качестве главного выключателя | Да |
| Исполнение в качестве защитного выключателя | Нет |
| Исполнение в качестве устройства аварийного отключения | Да |
| Климатическое исполнение | УХЛ3 |
| Количество вспомогательных замыкающих контактов | 0 |
| Количество вспомогательных переключающих контактов | 0 |
| Количество вспомогательных размыкающих контактов | 0 |
| Количество вторичных обмоток | 3 |
| Количество полюсов | 3 |
| Количество соединений> 25 мм 2 | 6 |
| Конструктивное исполнение | Для монтажа в распределительном щите |
| Максимальная частота коммутаций | 3 |
| Максимальное номинальное рабочее напряжение Ue переменного тока AC | 690 В |
| Максимальное сечение питающего кабеля | 120 кв.мм |
| Материал | |
| Мех износостойкость | 8000 |
| Момент затяжки винтов контактных зажимов | 22 |
| Моторный привод опционально | Нет |
| Наличие защиты от сверхтоков | Нет |
| Независимый расцепитель | Нет |
| Номин импульсное выдерживаемое напряжение | 12 |
| Номин кратковрем выдерж в течении 1 с ток Icw | 8000 |
| Номинальная мощность в рабочем режиме AC-23, 400 В | 0 кВт |
| Номинальное напряжение | 690/400 В |
| Номинальное напряжение изоляции Ui | 1000 В |
| Номинальное напряжение постоянного тока с | 440/220 В |
| Номинальное рабочее напряжение Ue с | 690/400 В |
| Номинальный кратковременно выдерживаемый ток Icw | 8 кА |
| Номинальный ток | 250 А |
| Номинальный ток длительной нагрузки Iu | 250 А |
| Общее число подключений | 6 |
| Относительная влажность воздуха | 90 % |
| Подходит для аварийного отключения | |
| Подходит для закрепления на лицевой панели 4 отверстия | Да |
| Подходит для закрепления на лицевой панели по центру | Да |
| Подходит для количества полюсов | 3 |
| Подходит для монтажа на основании | |
| Подходит для промежуточного монтажа | |
| Подходит для распределительного щита | |
| Подходит для силового разъединителя | Да |
| Расстояние между центрами шин 50 мм | |
| Реверсивное исполнение | Да |
| Режим работы | Продолжительный |
| Ремонтопригодность | Нет |
| С замком | Да |
| С защитой от прикосновения к токоведущим частям | |
| С контролем за предохранителями | |
| Способ монтажа | На монтажную панель |
| Степень защиты (IP) лицевой стороны | IP00 |
| Степень защиты IP | IP00 |
| Температура эксплуатации с | -40...50 град.C |
| Тип присоединения главной электрической цепи | Болтовое соединение |
| Тип элемента управления | Поворотный выключатель |
| Условный номинальный ток короткого замыкания Iq | 80 кА |
| Частота (Гц) | |
| Ширина | 170 мм |
| Ширина корпуса | 170 мм |
| Электр износостойкость | 1500 |
