Электрофарфор
Патрон к предохранителю ПТ 1.3-10-160-20 У3 исп. (ТУ) Электрофарфор ЦБ-00003196
SKU: ЦБ-00003196
ETIM: EC003507
2 587 ₽
Вернём 25 ₽ баллами
Промокод
FIRST
— кэшбэк ×3 на первый заказ: 3% баллами с первых 50 000 ₽
Аналоги по характеристикам
Узнать срок поставки
Запрос отправлен
Мы свяжемся с вами в ближайшее время.

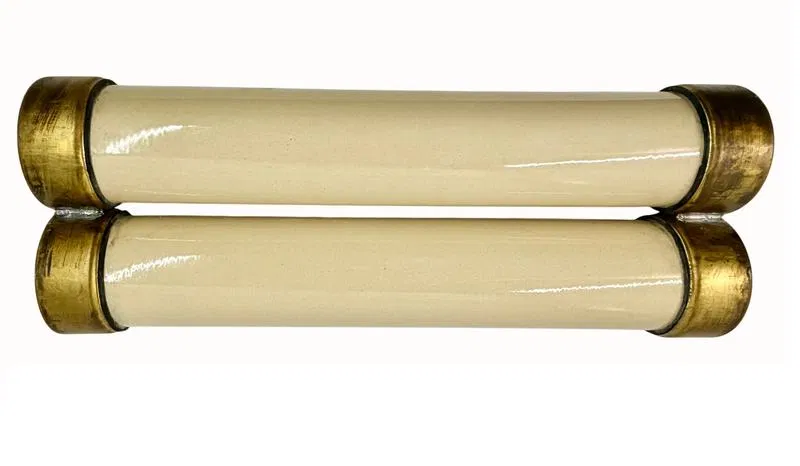

Патроны (предохранители) ПТ предназначены для защиты силовых трансформаторов, воздушных и кабельных линий в сетях трехфазного переменного тока с частотой 50 Гц и номинальным напряжением 10 кВ. Патрон (предохранитель) типа ПТ используется как заменяемый элемент к высоковольтным предохранителям ПКТ. Патроны (предохранители) ПТ в габарите 1.3 (103) сдвоенные, и состоят из 2х трубок диаметром 72 мм.
Функциональное назначение устройства - селективное отключение защищаемой цепи при превышении допустимого значения протекающего тока, в том числе в режимах короткого замыкания (КЗ), характеризующихся токами величиной в тысячи ампер.
Принцип действия патрона основан на токоограничивающем эффекте: при перегорании плавкой вставки возникает дуговой разряд, который ликвидируется посредством деионизации плазменного канала. Процесс гашения дуги реализуется в объёме кварцевого песка, заполняющего внутреннюю полость патрона. Микропространства между песчинками обеспечивают интенсивную деионизацию, препятствуя распространению дуги и исключая попадание токов КЗ на защищаемое оборудование.
Конструктивно патрон ПТ включает следующие элементы: фарфоровую изоляционную трубку, выступающую в роли корпуса; плавкую вставку, размещённую внутри трубки; кварцевый песок, заполняющий внутренний объём для обеспечения дугогашения; два герметично завальцованных цоколя, обеспечивающих механическое крепление и электрический контакт патрона в держателях предохранителя ПКТ.
Характеристики:
Класс напряжения: 10 кВ
Диаметр: 2х72 мм
Длина: 464 мм
Номинальная частота по
50 Гц
Номинальная частота с
50 Гц
Номинальное напряжение
10 В
Номинальный ток
160 А
Применение
Защита распределительного устройства
Род тока
Переменный ток (AC)
0
★★★★★
0 отзывов
Пока нет отзывов. Будьте первым!
Оставить отзыв
