Щит механизации РУСП 80A 4х1P+N+PE 16А, 3х3P+N+PE 32А IP44

Также известен как: ЩМ РУСП 80 4х1П 3х3П IP44; РУСП 4×16/3 + 3×32/5; щит механизации 80 А; распределительное устройство для строительных площадок 80 А

Щит механизации на 80 А с тремя трёхфазными розетками 32 А и четырьмя однофазными 16 А. Ввод 80 А (около 55 кВт) выбирают, когда три силовые машины работают одновременно и подолгу — бетононасос, подъёмник, сварочный пост — и щит на 63 А уже отключался бы по перегрузке.

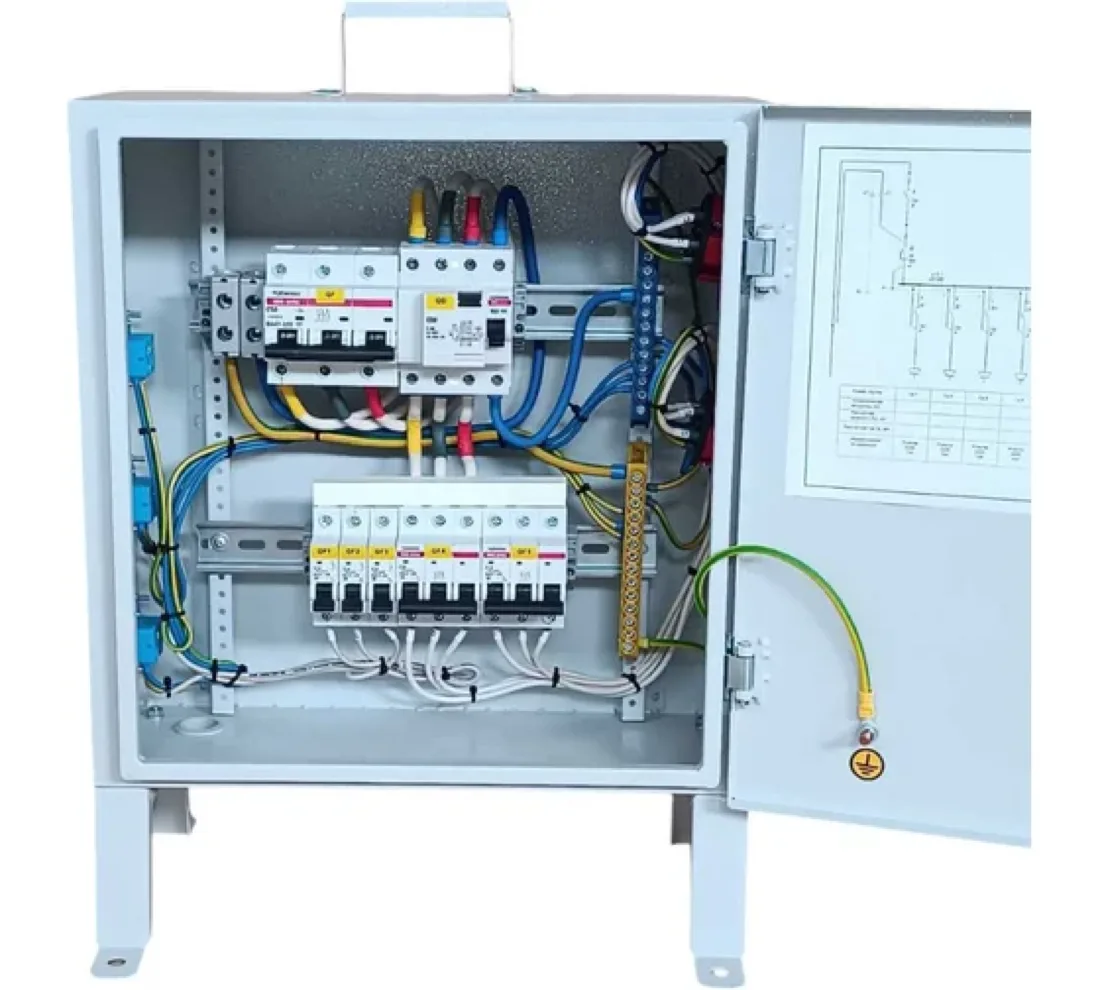

Четыре однофазные розетки под инструмент и освещение остаются под той же дифференциальной защитой: вводной аппарат — автоматический выключатель дифференциального тока. Корпус из листовой стали IP44, переносное исполнение, паспорт, схема и сертификат в комплекте.

Розетки

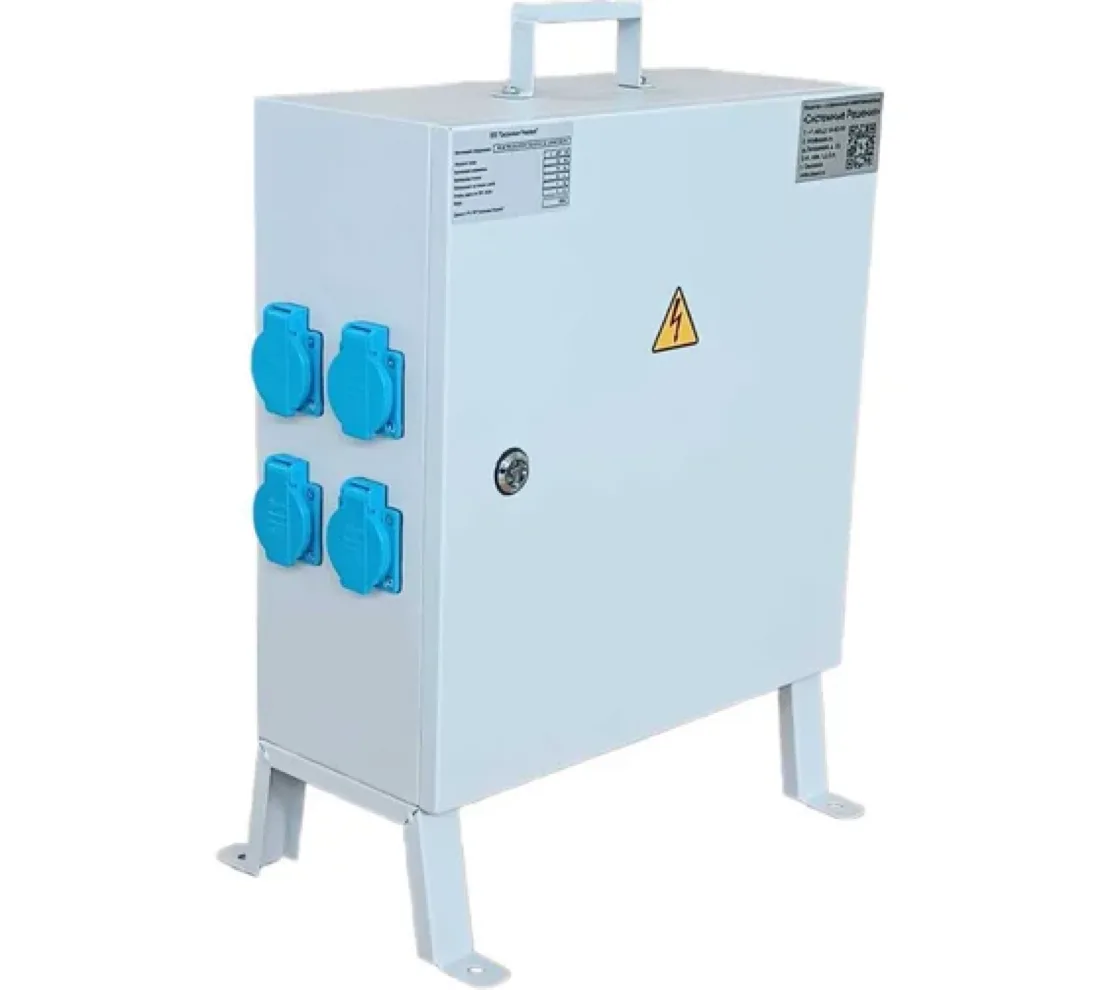

• 4 × однофазная розетка 220 В, 16 А (1P+N+PE, SCHUKO) — электроинструмент, освещение, прогрев
• 3 × трёхфазная розетка 380 В, 32 А (3P+N+PE) — бетономешалки, сварочные аппараты, подъёмники

Характеристики

• Номинальный ток ввода: 80 А (ориентировочно 55 кВт трёхфазной мощности)
• Вводной аппарат: автоматический выключатель дифференциального тока — защита от перегрузки, короткого замыкания и тока утечки
• Напряжение: 230/400 В
• Степень защиты: IP44 — IP44: защита от предметов крупнее 1 мм и брызг воды — работа под навесом и на открытой площадке вне прямых струй.
• Корпус: листовая сталь, переносное исполнение

Почему заводской щит

Щит собран на производстве System Power как законченное изделие: схема, аппараты защиты и розетки подобраны под номинал ввода, каждый щит идёт с паспортом, электрической схемой и сертификатом соответствия. Это отличает его от «сборки в ящике» — такую сеть технадзор принимает без вопросов, а дифференциальная защита стоит на вводе, а не «для вида».

Как читать обозначение

«4х1П» — количество однофазных розеток, «3х3П» — трёхфазных; число перед ними — ток ввода. В обозначении по числу полюсов та же конфигурация записывается как «РУСП 4×16/3 + 3×32/5»: 16/3 — однофазная розетка 16 А, 16/5 и 32/5 — трёхфазные на 16 и 32 А.

Комплект поставки

• щит механизации — 1 шт.
• ключи от двери — 2 шт.
• паспорт изделия
• электрическая схема
• сертификат соответствия

Нужна другая конфигурация — иной ток ввода, больше трёхфазных розеток, ввод через рубильник? Щиты System Power собираются под проект по вашей схеме.
