Щит механизации РУСП 100А 6х1P+N+PE 16А, 3х3P+N+PE 32А IP44

Также известен как: ЩМ РУСП 100 6х1П 3х3П IP44; РУСП 6×16/3 + 3×32/5; щит механизации 100 А; распределительное устройство для строительных площадок 100 А

РУСП 100 А с тремя трёхфазными розетками 32 А и шестью однофазными 16 А. Конфигурация для площадки с тремя силовыми потребителями и большой бригадой: бетононасос, подъёмник и сварка на гнёздах 32 А, шесть розеток SCHUKO под инструмент.

Ввод 100 А (около 69 кВт) — это запас на одновременную работу всех трёх машин; вводной дифавтомат отключает сеть при перегрузке, коротком замыкании и токе утечки. Стальной корпус IP44, заводская сборка с паспортом и сертификатом.

Розетки

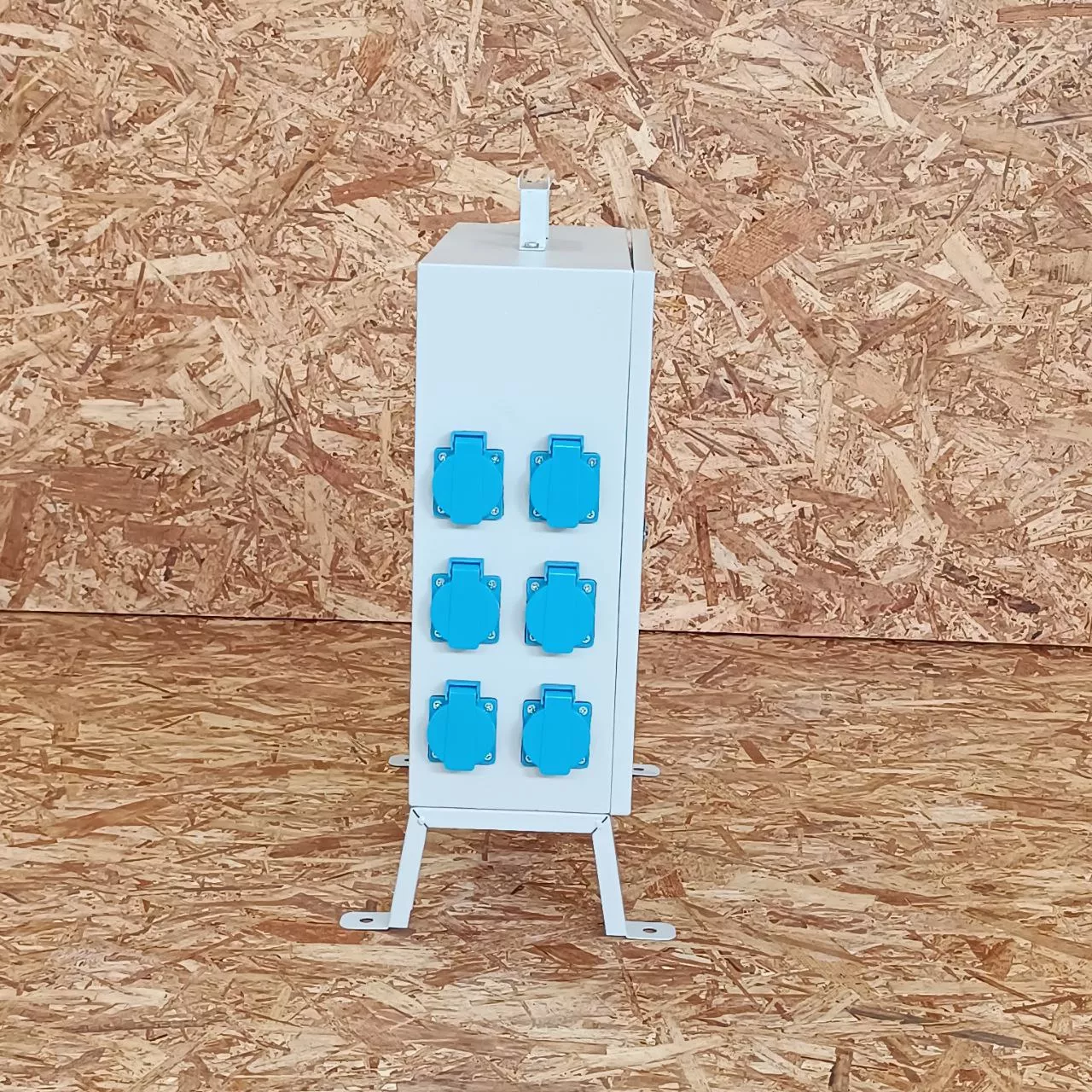

• 6 × однофазная розетка 220 В, 16 А (1P+N+PE, SCHUKO) — электроинструмент, освещение, прогрев

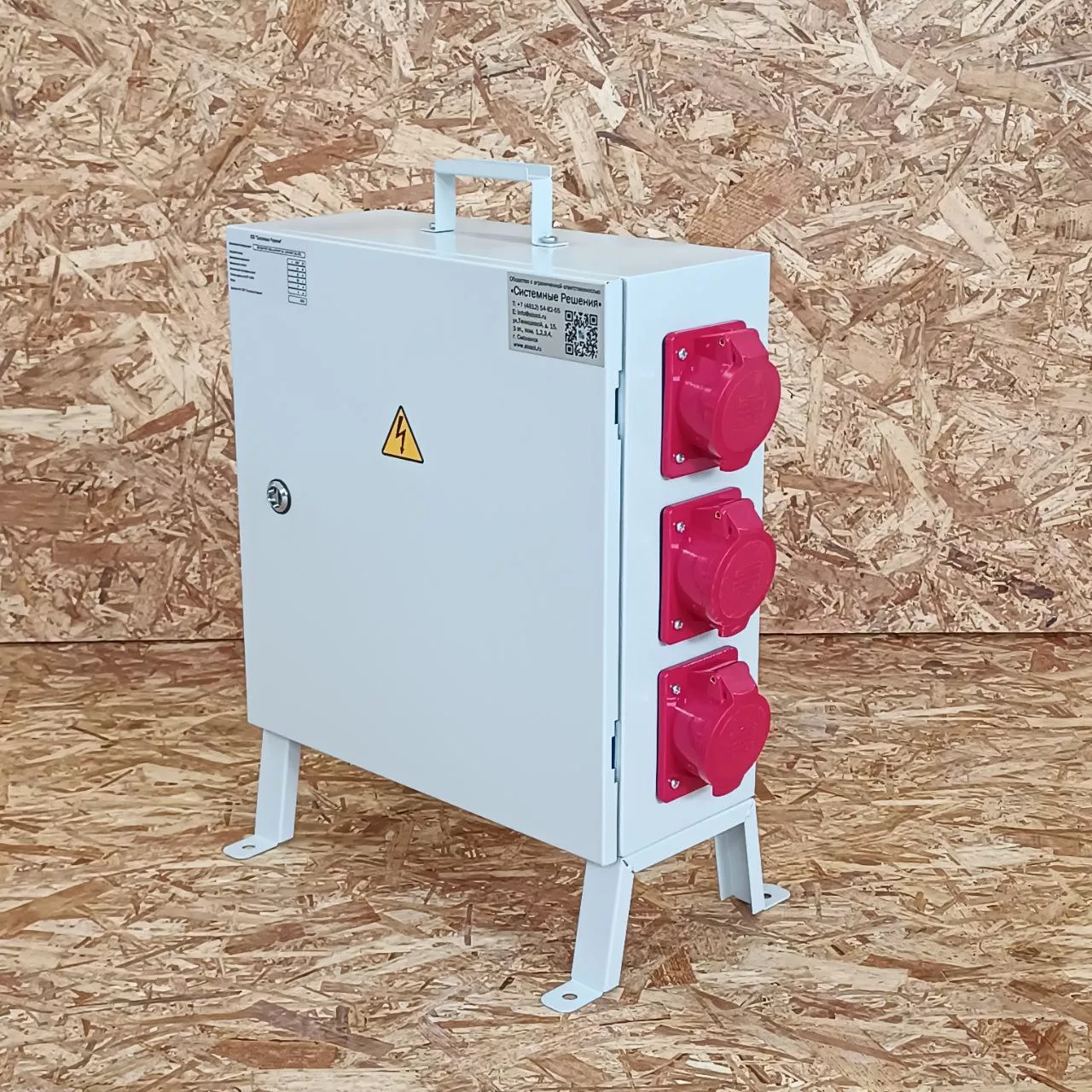

• 3 × трёхфазная розетка 380 В, 32 А (3P+N+PE) — бетономешалки, сварочные аппараты, подъёмники

Характеристики

• Номинальный ток ввода: 100 А (ориентировочно 69 кВт трёхфазной мощности)

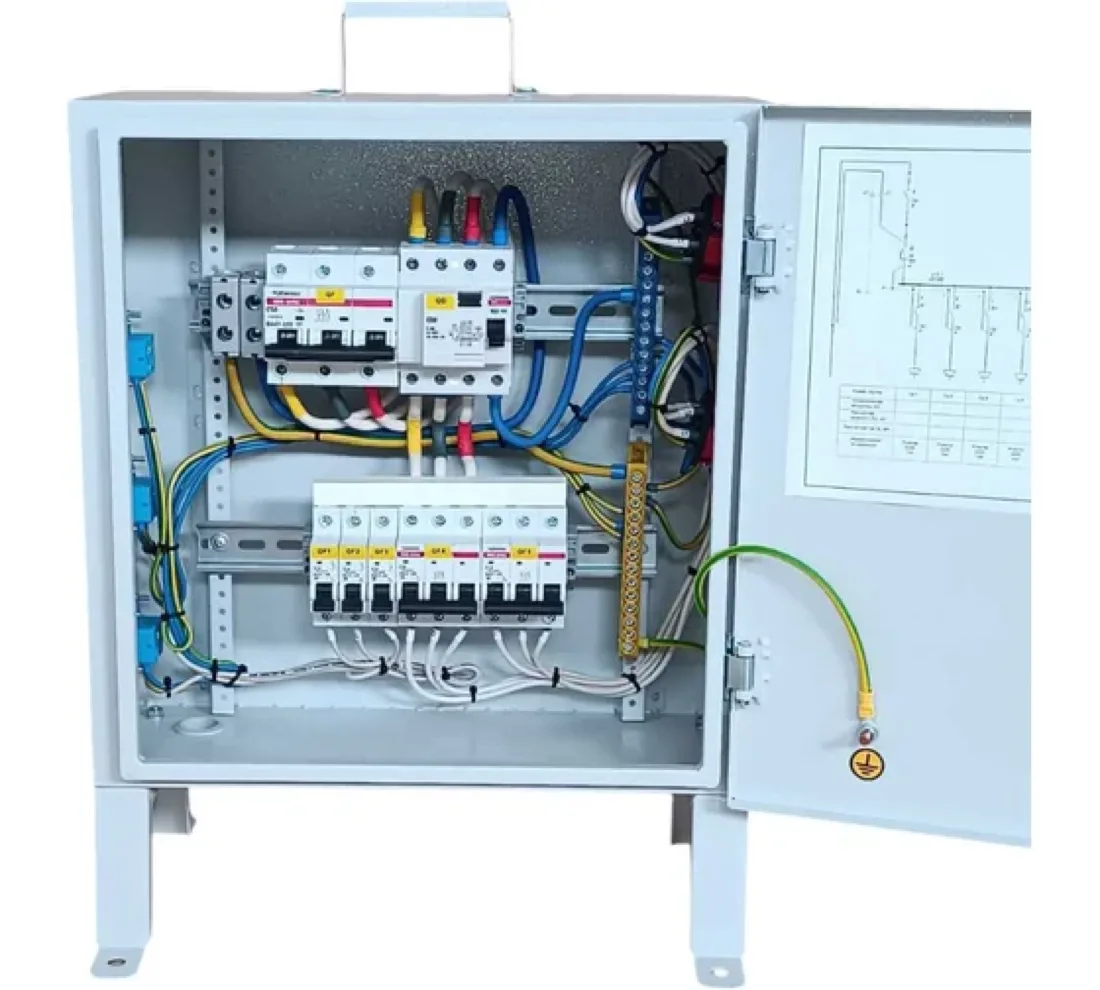

• Вводной аппарат: автоматический выключатель дифференциального тока — защита от перегрузки, короткого замыкания и тока утечки
• Напряжение: 230/400 В
• Степень защиты: IP44 — IP44: защита от предметов крупнее 1 мм и брызг воды — работа под навесом и на открытой площадке вне прямых струй.
• Корпус: листовая сталь, переносное исполнение
• Габариты корпуса (В×Ш×Г): 570×460×260 мм

Почему заводской щит

Щит собран на производстве System Power как законченное изделие: схема, аппараты защиты и розетки подобраны под номинал ввода, каждый щит идёт с паспортом, электрической схемой и сертификатом соответствия. Это отличает его от «сборки в ящике» — такую сеть технадзор принимает без вопросов, а дифференциальная защита стоит на вводе, а не «для вида».

Как читать обозначение

«6х1П» — количество однофазных розеток, «3х3П» — трёхфазных; число перед ними — ток ввода. В обозначении по числу полюсов та же конфигурация записывается как «РУСП 6×16/3 + 3×32/5»: 16/3 — однофазная розетка 16 А, 16/5 и 32/5 — трёхфазные на 16 и 32 А.

Комплект поставки

• щит механизации — 1 шт.
• ключи от двери — 2 шт.
• паспорт изделия
• электрическая схема
• сертификат соответствия

Нужна другая конфигурация — иной ток ввода, больше трёхфазных розеток, ввод через рубильник? Щиты System Power собираются под проект по вашей схеме.
