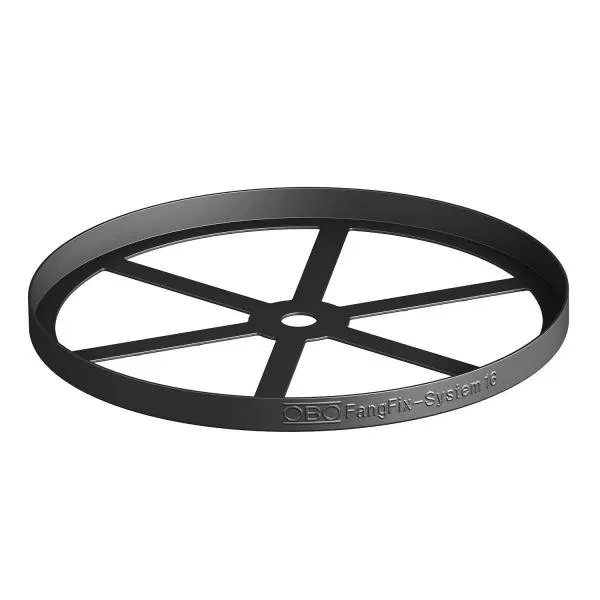

Основание для стержневого молниеприемника молниезащиты

Основание для стержневого молниеприемника молниезащиты

Основание для стержневого молниеприемника служит опорным элементом для установки стержневых молниеотводов в системах молниезащиты. Конструкция включает в себя массивный элемент фиксации, оснащенный вставкой под молниеприемник с резьбовым, безвинтовым или клиновым соединением. Изделие обеспечивает устойчивость системы к воздействию атмосферных разрядов, предотвращая повреждение защищаемых объектов. Применяется при монтаже молниезащиты на открытых площадках, крышах зданий, опорах уличного освещения и промышленных сооружениях. В отличие от стационарных мачт, данные основания позволяют гибко изменять высоту и положение стержня. В ассортименте брендов OBO Bettermann, DKC, IEK и TDM ELECTRIC представлены изделия из бетона, стали, алюминия, пластика и нержавеющей стали (V2A). Доступны исполнения в виде цоколя, штатива-треноги, фундамента, перекладины или молниеприемника на бетонном основании. Параметры включают диаметр от 25 до 4000 мм, высоту от 150 до 4000 мм и вес от 5.82 до 55 кг. Для крепления используется резьба М16 или специализированные соединения. Температурный режим эксплуатации составляет от -60...40 град.C до -40...50 град.C и -60...50 град.C. Поверхность может иметь горячее цинкование или оставаться необработанной.

Товаров: 46
Промокод FIRST — кэшбэк ×3 на первый заказ: 3% баллами с первых 50 000 ₽
Удлинители на основание для молниеприемных мачт 8-11 м NL0910 DKC
16945 ₽/уп
+169 ₽ баллами
DKC Удлинители на основание для молниеприемных мачт 8-11 м NL0910 DKC
SKU: NL0910
Бетонное основание d270 мм (10 кг/шт) Промрукав PR08.32634
2742 ₽/шт
+27 ₽ баллами
Промрукав Бетонное основание d270 мм (10 кг/шт) Промрукав PR08.32634
SKU: PR08.32634
Бетонное основание, 20 кг NL0345 DKC
3598 ₽/шт
+35 ₽ баллами
DKC Бетонное основание, 20 кг NL0345 DKC
SKU: NL0345
Бетонное основание, 40 кг NL0500 DKC
4534 ₽/шт
+45 ₽ баллами
DKC Бетонное основание, 40 кг NL0500 DKC
SKU: NL0500
Цена по запросу
ABB Держатель для молниеприемника Pulsar
SKU: 2CTH050033R0000
Комплект молниеприемника 4м с бетонным основанием IEK ZLC92-11-040
19572 ₽/шт
+195 ₽ баллами
IEK Комплект молниеприемника 4м с бетонным основанием IEK ZLC92-11-040
SKU: ZLC92-11-040
74086 ₽/шт
+740 ₽ баллами
OBO Bettermann Опора для улавливающей мачты isFang 3B-100 OBO 5408968 OBO Bettermann
SKU: 5408968
Основание бетонное 400х400х50мм для мачты IEK ZML10D-CB-08-400
2825 ₽/шт
+28 ₽ баллами
IEK Основание бетонное 400х400х50мм для мачты IEK ZML10D-CB-08-400
SKU: ZML10D-CB-08-400

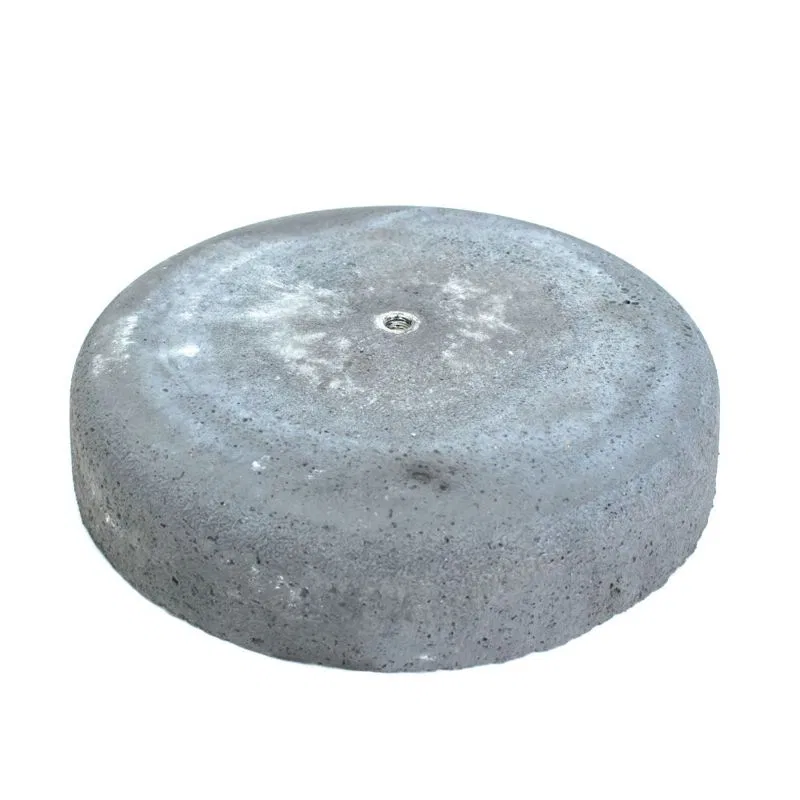

Основание бетонное d410мм (25кг) Промрукав PR08.26341
2207 ₽/шт
+22 ₽ баллами
Промрукав Основание бетонное d410мм (25кг) Промрукав PR08.26341
SKU: PR08.26341
Основание бетонное d410мм (40кг) Промрукав PR08.26342
2411 ₽/шт
+24 ₽ баллами
Промрукав Основание бетонное d410мм (40кг) Промрукав PR08.26342
SKU: PR08.26342
Основание бетонное для мачты IEK ZML10D-CB-01
5080 ₽/шт
+50 ₽ баллами
IEK Основание бетонное для мачты IEK ZML10D-CB-01
SKU: ZML10D-CB-01

Как выбрать

Материал изделия
Выбор материала зависит от условий среды: сталь, алюминий или нержавеющая сталь (V2A) применяются для защиты от коррозии, в то время как бетон или пластик используются для стационарных конструкций. Неправильный подбор материала приведет к преждевременному разрушению основания под воздействием атмосферных осадков или химической агрессии почвы.
Исполнение основания
Конструкция может быть представлена в виде цоколя, штатива/треноги, фундамента, перекладины или молниеприемника на бетонном основании. Выбор типа исполнения определяет способ монтажа: штатив удобен для временных объектов, а фундамент или цоколь необходимы для жесткой фиксации стержня. Ошибка в типе исполнения сделает невозможным устойчивое закрепление молниеприемника на выбранном типе поверхности.
Диаметр основания
Параметр варьируется от 25 до 4000 мм, включая типовые значения 200 мм, 295 мм, 345 мм, 373 мм, 400 мм, 410 мм, 450 мм и 1000 мм. Диаметр должен соответствовать площади опоры для обеспечения устойчивости всей конструкции при ветровых нагрузках. Слишком малый диаметр приведет к опрокидыванию молниезащитной системы при сильном ветре.
Масса конструкции
Вес изделий составляет от 5.82 до 55 кг, с наиболее частыми значениями 7 кг, 10 кг, 15.98 кг, 16 кг, 17 кг, 20 кг, 28.00 кг, 38.00 кг, 40 кг, 45 кг и 40 000 кг. Масса критична для предотвращения сноса стержня ветром и обеспечения стабильности системы. Недостаточный вес основания приведет к потере устойчивости молниеприемника и нарушению зоны защиты.
Тип вставки молниеприемника
Для соединения стержня с основанием используются резьбовые, безвинтовые, клиновые или клинсовые вставки. Тип вставки должен строго соответствовать способу крепления выбранного молниеприемника. Несоответствие типа вставки приведет к невозможности монтажа или ослаблению электрического контакта между стержнем и основанием.
Высота основания
Доступные значения высоты составляют от 150 до 4000 мм, включая типовые параметры 150 мм, 154 мм, 200 мм, 295 мм, 338 мм, 347 мм и 4000 мм. Высота определяет уровень установки стержня относительно поверхности земли или кровли. Неверный выбор высоты может привести к тому, что зона защиты молниеприемника не охватит необходимые объекты.
Температурный режим
Основания рассчитаны на эксплуатацию в температурных диапазонах -60...40 град.C, -40...50 град.C или -60...50 град.C. Выбор температурного диапазона должен учитывать климатические условия региона установки. Использование основания с неподходящим температурным пределом приведет к растрескиванию материалов или деформации узлов крепления при экстремальных морозах.
Защитное покрытие
Для защиты от коррозии применяются горячее цинкование или необработанная поверхность. Горячее цинкование необходимо для длительной эксплуатации в условиях высокой влажности. Использование необработанной стали без учета условий среды приведет к быстрой коррозии и потере целостности системы молниезащиты.

Частые ошибки

Несоответствие диаметра стержня и отверстия основания
При выборе основания с диаметром отверстия, который не совпадает с фактическим диаметром молниеприемного стержня, возникает люфт или невозможность фиксации. Это нарушает электрическую непрерывность цепи молниезащиты и увеличивает переходное сопротивление в месте контакта. В результате при ударе молнии в месте соединения происходит искровой разряд, разрушающий материал основания.
Использование неподходящего типа резьбового соединения
Монтаж стержня с резьбой М16 в основание, рассчитанное на клиновое или безвинтовое крепление, исключает возможность жесткой фиксации. Отсутствие плотного прилегания резьбового соединения приводит к ослаблению конструкции под воздействием ветровых нагрузок. Физический контакт между металлами становится нестабильным, что ведет к локальному перегреву и выгоранию металла при прохождении тока молнии.
Выбор материала основания под экстремальные температуры
Применение пластиковых или алюминиевых оснований в условиях температурного диапазона от -60 до 50 градусов без учета коэффициента теплового расширения приводит к деформации. Из-за разницы в линейном расширении материалов крепление стержня ослабевает или, наоборот, создает избыточное напряжение. Это вызывает механическое разрушение узла крепления или потерю электрического контакта в критический момент.
Недостаточный вес основания для ветровых нагрузок
Использование легких оснований весом 7 кг или 10 кг при установке высоких стержневых молниеприемников высотой до 4000 мм приводит к опрокидыванию конструкции. Высокий рычаг стержня создает значительный момент силы на массу основания, что вызывает вырывание узла из грунта или опрокидывание штатива. В итоге молниеприемник падает, повреждая оборудование или нарушая защитную зону.
Игнорирование типа защитного покрытия поверхности
Монтаж стальных оснований без горячего цинкования в условиях агрессивной среды приводит к ускоренной коррозии в месте контакта со стержнем. Окисление металла создает диэлектрический слой, который препятствует прохождению тока молнии в заземлитель. Это приводит к тому, что разряд ищет путь через другие элементы системы, вызывая повреждение защищаемого объекта.
Ошибки при монтаже на бетонное основание
При установке молниеприемника на бетонное основание без обеспечения герметичности узла сопряжения происходит попадание влаги в зазор. Вода вызывает электрохимическую коррозию металла и разрушение структуры бетона под воздействием токов утечки. Это приводит к потере механической устойчивости стержня и деградации электрического соединения в месте стыка.
Неправильный выбор исполнения для типа грунта
Использование штатива или треноги вместо стационарного фундамента в местах с высокой ветровой нагрузкой приводит к нестабильности системы. Постоянные вибрации и колебания стержня ослабляют затяжку крепежных элементов и разрушают контактную поверхность. В конечном итоге это приводит к отрыву молниеприемника от системы заземления во время грозового разряда.
Несоответствие высоты стержня габаритам основания
Установка длинных стержней высотой 4000 мм на компактные основания с малым диаметром 45 мм создает критическую неустойчивость. Центр тяжести системы смещается слишком высоко, что при минимальном ветре создает разрушительный момент на основание. Это приводит к механическому разрушению узла крепления или полному вырыванию конструкции из точки установки.
