Переходник для кабельных лотков

Переходник для кабельных лотков

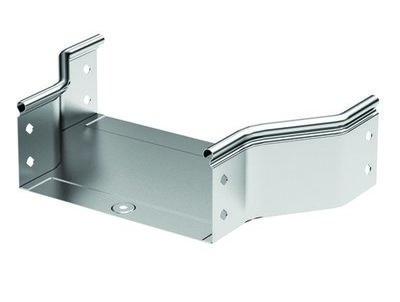

Переходники для кабельных лотков предназначены для изменения габаритов кабельных трасс при монтаже систем прокладки проводников. Изделия представляют собой элементы, обеспечивающие плавное изменение сечения лотка, и могут поставляться с интегрированным соединителем или без него. Конструкция служит для поддержания целостности цепи и защиты кабельных линий от механических воздействий при переходе между участками разной ширины. Данные компоненты применяются при монтаже распределительных щитов, шкафов автоматики, в серверных помещениях и при обустройстве систем уличного освещения. В отличие от прямых соединительных элементов, переходники позволяют осуществлять сужение или расширение трассы, обеспечивая адаптацию к изменению геометрии кабельных каналов. В ассортименте брендов СИСТЕМА КМ, DKC, EKF и IEK представлены изделия из стали, нержавеющей стали и GRP. Доступны варианты с симметричным сужением, а также сужения справа или слева. Параметры включают высоту от 35 до 400 мм, ширину малого размера от 20 до 750 мм и ширину большого размера от 50 до 900 мм. Толщина материала варьируется в диапазоне от 0.7 до 1 мм, а высота изделий составляет от 35 до 208 мм.

Товаров: 4886
Промокод FIRST — кэшбэк ×3 на первый заказ: 3% баллами с первых 50 000 ₽
Переходник 50х100 проволочного лотка на листовой FC15010R DKC
1609 ₽/шт
+16 ₽ баллами
DKC Переходник 50х100 проволочного лотка на листовой FC15010R DKC
SKU: FC15010R
Переходник 50х150 проволочного лотка на листовой FC15015R DKC
1792 ₽/шт
+17 ₽ баллами
DKC Переходник 50х150 проволочного лотка на листовой FC15015R DKC
SKU: FC15015R
Переходник 50х300 проволочного лотка на листовой FC15030R DKC
2142 ₽/шт
+21 ₽ баллами
DKC Переходник 50х300 проволочного лотка на листовой FC15030R DKC
SKU: FC15030R
Переходник 50х50 проволочного лотка на листовой FC15005R DKC
1673 ₽/шт
+16 ₽ баллами
DKC Переходник 50х50 проволочного лотка на листовой FC15005R DKC
SKU: FC15005R
Переходник 50х600 проволочного лотка на листовой FC15060R DKC
2842 ₽/шт
+28 ₽ баллами
DKC Переходник 50х600 проволочного лотка на листовой FC15060R DKC
SKU: FC15060R
Переходник 80х100 проволочного лотка на листовой FC18010R DKC
1813 ₽/шт
+18 ₽ баллами
DKC Переходник 80х100 проволочного лотка на листовой FC18010R DKC
SKU: FC18010R
Переходник 80х150 проволочного лотка на листовой FC18015R DKC
1882 ₽/шт
+18 ₽ баллами
DKC Переходник 80х150 проволочного лотка на листовой FC18015R DKC
SKU: FC18015R
Переходник 80х300 проволочного лотка на листовой FC18030R DKC
2240 ₽/шт
+22 ₽ баллами
DKC Переходник 80х300 проволочного лотка на листовой FC18030R DKC
SKU: FC18030R
Переходник 80х400 проволочного лотка на листовой FC18040R DKC
2521 ₽/шт
+25 ₽ баллами
DKC Переходник 80х400 проволочного лотка на листовой FC18040R DKC
SKU: FC18040R

Как выбрать

Материал и вид металла
Выбор материала зависит от среды эксплуатации: сталь, нержавеющая сталь или GRP (Glass fibre reinforced plastic). Для агрессивных сред или влажных помещений применяется нержавеющая сталь, тогда как сталь оцинкованная подходит для стандартных сухих условий. Использование обычного пластика или стали без защиты в условиях высокой коррозии приведет к разрушению конструкции и потере целостности кабельной трассы.
Габариты ширины лотков
Необходимо сопоставить переходник с параметрами кабельных лотков, используя диапазон ширины малого размера от 20 до 750 мм и большого размера от 50 до 900 мм. Для стыковки лотков шириной 50, 100, 200, 300, 400, 500 или 600 мм подбирается соответствующее сечение. Ошибка в выборе ширины сделает невозможным соединение элементов, что нарушит непрерывность кабельного канала.
Высота конструкции
Высота переходника должна соответствовать высоте используемого лотка в диапазоне от 35 до 400 мм, включая типовые значения 50, 80, 100, 150 или 200 мм. При подборе высоты 35, 74, 85 или 104 мм важно учитывать физический объем кабельного пучка. Несоответствие высоты приведет к невозможности закрытия крышки лотка или к избыточному заполнению, что вызовет перегрев кабелей.
Защитное покрытие поверхности
Тип покрытия выбирается исходя из условий среды: горячее цинкование (HDZ), оцинковка по методу Сендзимира или порошковое покрытие. Для защиты от коррозии в промышленных зонах применяют цинко-никелевое покрытие или горячее цинкование. Неправильный выбор покрытия приведет к преждевременному появлению ржавчины и ослаблению механической прочности всей системы лотков.
Тип конструкции редукции
Конструкция определяется направлением изменения сечения: сужение справа, сужение слева, симметричное сужение или Reducing to the right/left. Выбор типа сужения зависит от геометрии разводки кабельных трасс в пространстве. Ошибка в выборе направления сужения сделает невозможным монтаж перехода в узких местах или при поворотах трассы.
Толщина материала
Толщина металла варьируется в диапазоне от 0.7 до 1.5 мм, включая значения 0.7, 0.8, 1 или 1.5 мм. Для тяжелых кабельных линий с большой нагрузкой требуется большая толщина металла, обеспечивающая жесткость. Использование слишком тонкого металла (0.7 мм) там, где требуется высокая несущая способность, приведет к деформации переходника под весом кабеля.
Исполнение и соединение
Исполнение может быть с интегрированным разъемом, без разъема или с входящим соединительным элементом. При монтаже важно учитывать наличие или отсутствие встроенного соединителя (Included connector/Without connector). Если выбрать модель без разъема там, где требуется быстрая сборка, монтаж потребует дополнительных крепежных элементов, что усложнит работу.
Цветовое исполнение и RAL
Для эстетического соответствия или маркировки выбирают цвета: светло-серый, серый, чисто белый или прочее, используя номера RAL от 1018 до 9010 (например, 7035 или 7046). Несоответствие цвета при монтаже в открытых зонах нарушит визуальное единообразие системы. Использование неподходящего цвета в специфических условиях может затруднить визуальную идентификацию трассы.

Частые ошибки

Несоответствие высоты переходника высоте лотка
При попытке установить переходник высотой 50 мм на лоток высотой 100 мм возникает нарушение герметичности и целостности трассы. Физический зазор между стенками приводит к выпаданию кабеля или нарушению требуемого IP-класса защиты. Это влечет за собой попадание влаги и пыли непосредственно на изоляцию кабельных линий.
Использование стального переходника в агрессивной среде
Монтаж изделий из стали вместо нержавеющей стали в условиях повышенной влажности вызывает ускоренную коррозию металла. Окисление материала разрушает структуру переходника, что приводит к потере несущей способности конструкции. В итоге тяжелые кабельные трассы могут провиснуть или полностью обрушиться из-за деградации металла.
Ошибка при подборе ширины редукции
Выбор переходника с малым диапазоном ширины, например от 50 до 100 мм, для широких лотков шириной 400 мм создает критическое сужение. Физическое ограничение пространства приводит к перегреву кабелей из-за невозможности рассеивания тепла. Это вызывает термическое разрушение оболочек проводов и риск возникновения короткого замыкания.
Игнорирование типа конструкции сужения
Применение симметричного сужения там, где требуется сужение только справа или слева, нарушает геометрию кабельной магистрали. Неправильное направление редукции создает острые углы и механические напряжения на изгиб кабеля. Это приводит к повреждению защитного слоя изоляции и снижению электрической прочности линии.
Монтаж без учета толщины материала
Использование тонкостенных переходников толщиной 0.7 мм в местах с высокой механической нагрузкой приводит к деформации стенок. Под весом кабельных пучков металл прогибается, нарушая проектные углы наклона и стыковки. В результате теряется жесткость всей системы лотков и нарушается целостность кабельной трассы.
Неправильный выбор защитного покрытия
Применение оцинкованных изделий без дополнительного покрытия в зонах с воздействием УФ-излучения приводит к быстрому разрушению защитного слоя. Фотохимическая деградация покрытия лишает металл защиты от коррозии, вызывая сквозную ржавчину. Это делает невозможным дальнейшее использование переходника для удержания кабельных линий.
Отсутствие соединительного элемента в комплекте
Попытка соединить лотки через переходник без использования встроенного интегрированного соединителя или разъема приводит к неплотному прилеганию элементов. Отсутствие фиксации создает зазоры, через которые проникают посторонние предметы и влага. Это нарушает механическую устойчивость стыка и может привести к разрыву цепи.
Нарушение температурного режима эксплуатации
Установка переходников с ограниченным температурным диапазоном, например от -80 до 150 градусов, в экстремальных условиях приводит к хрупкости материала. При резких перепадах температур металл или пластик (GRP) подвергаются термическим напряжениям. Это заканчивается появлением трещин в местах стыковки и потерей структурной целостности переходника.

Часто задаваемые вопросы

Чем переходник для лотка отличается от редуктора? +
Это одно и то же изделие, называемое по-разному в прайс-листах разных производителей. Оба термина обозначают элемент, соединяющий два участка лотка разной ширины. В каталогах EKF, ДКС и ПРОМРУКАВ встречаются оба названия для идентичных по функции деталей.
Можно ли соединить лотки разной ширины без переходника — просто внахлёст? +
Такой монтаж недопустим: соединение внахлёст не обеспечивает механической прочности стыка и нарушает непрерывность заземляющего контура. Кроме того, острые края листового металла повреждают изоляцию кабелей в месте стыка. Переходник решает все эти проблемы за счёт плавного перехода и штатных крепёжных элементов.
Какой тип редукции выбрать — симметричный, левый или правый? +
Симметричный переходник используется, когда ось трассы должна оставаться по центру — кабели равномерно смещаются к середине. Левый или правый вариант нужен, когда одна стенка трассы остаётся прямой (например, вплотную к стене или оборудованию), а сужение происходит только с противоположной стороны.
Нужен ли специальный крепёж при установке переходника? +
Большинство переходников поставляется в комплекте с болтами, гайками и соединительными пластинами. Уточните состав комплекта перед заказом — некоторые модели (особенно бюджетные) продаются без крепежа, который придётся докупать отдельно. Рекомендуется использовать крепёж того же производителя.
Можно ли использовать переходник на улице или во влажном помещении? +
Да, при условии правильного выбора исполнения. Для улицы и влажных помещений (насосные, подвалы, кровельные пространства) выбирайте горячее цинкование (HDZ) с толщиной покрытия от 45 мкм или нержавеющую сталь. Стандартная оцинковка методом Сендзимира рассчитана на сухие закрытые помещения.
Обязательно ли покупать переходник той же марки, что и лоток? +
Желательно, но не всегда обязательно. Продукция крупных производителей (EKF, ДКС, ПРОМРУКАВ) в рамках одной серии имеет унифицированные присоединительные размеры. Однако перед покупкой рекомендуется сверить высоту борта, шаг крепёжных отверстий и профиль бокового фланца, чтобы избежать несовместимости при монтаже.
Можно ли переходником состыковать лотки разной высоты борта? +
Нет. Переходник меняет только ширину трассы, а высота борта у него одинакова с обеих сторон (в каталоге 50, 80 и 100 мм). Для стыковки лотков с разной высотой борта используют отдельный элемент — переходник по высоте или монтажную вставку, либо подбирают трассу так, чтобы высота борта не менялась на всём участке.
