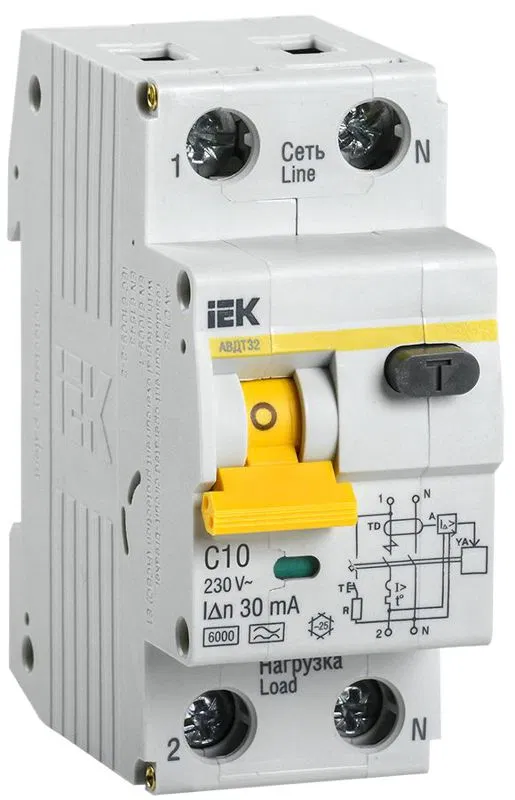

KARAT Автоматический выключатель дифференциального тока АВДТ 32 C10 30мА тип A IEK MAD22-5-010-C-30
Автоматический выключатель дифференциального тока IEK KARAT MAD22-5-010-C-30: 10 А, характеристика C, 30 мА, тип A, два полюса. Тип A срабатывает и от пульсирующего постоянного тока утечки, поэтому линии с выпрямителями в технике тоже защищены. В одном корпусе перегрузка, короткое замыкание и отключение при утечке на землю.
Где подходит
Линии со стиральными и посудомоечными машинами, инверторными кондиционерами, индукционными плитами, приборами с электронным регулятором мощности.
Где не подойдёт
- Длинная линия малого сечения: ток короткого замыкания может не достигать 100 А, то есть 10 In. Тогда увеличивают сечение или берут характеристику B.
- Сглаженный постоянный ток утечки от частотных преобразователей и зарядных станций тип A не покрывает: для таких нагрузок применяют аппараты типа B.
- Для трансформаторов и двигателей с тяжёлым пуском, где бросок выше порога C, рассматривают D или автомат защиты двигателя.
На что смотреть при выборе
- Номинал 10 А выбирают по кабелю линии и нагрузке, как у автомата; ток утечки и тип выбирают отдельно, по назначению линии.
- Ток короткого замыкания в точке установки берут из расчёта проекта и сравнивают с 6 кА.
- Мгновенное отключение у этого аппарата идёт при токе свыше 50 до 100 А. Если ток короткого замыкания в конце линии ниже 100 А, отключение может пройти с выдержкой времени теплового расцепителя.
- Соседи 16 А (MAD22-5-016-C-30) и 25 А (MAD22-5-025-C-30) той же серии: номинал выбирают не выше допустимого тока кабеля линии.
