KARAT Автоматический выключатель дифференциального тока АВДТ 32 C20 30мА тип A IEK MAD22-5-020-C-30
Кратность заказа: 6 шт

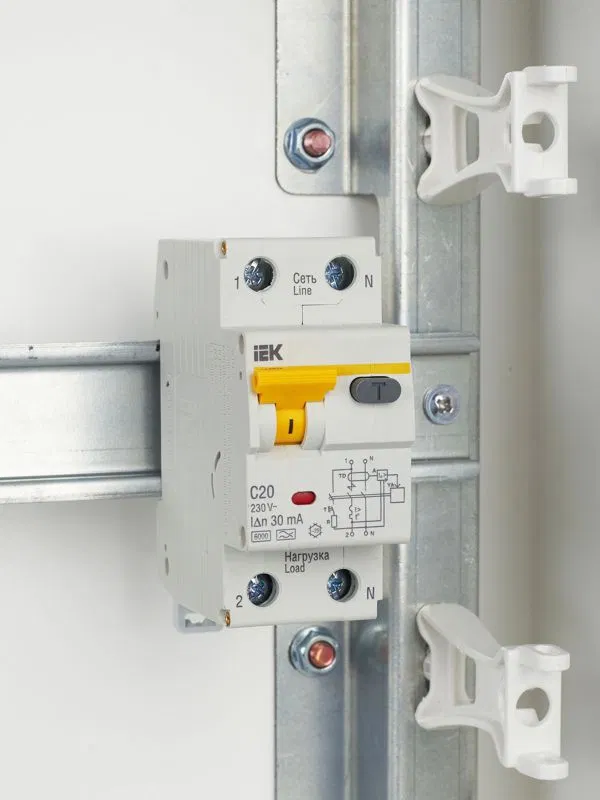

Дифференциальный автомат с типом A, IEK KARAT MAD22-5-020-C-30: 20 А, характеристика C, 30 мА, два полюса. Тип A срабатывает и от пульсирующего постоянного тока утечки, так что линии со стиральными машинами и индукционными плитами остаются под защитой. Автомат и дифференциальная часть работают в одном корпусе.
Где подходит
Линии с приборами с электронным регулятором мощности, стиральными машинами и индукционными плитами: их выбирают с типом A. Розеточные линии квартир и домов: одним аппаратом утечка и перегрузка.
Где не подойдёт
- Длинные линии малого сечения: на них КЗ-ток может не дойти до 200 А (10 In). Тогда растят сечение или берут характеристику B.
- Частотные преобразователи и зарядные станции электромобилей дают сглаженный постоянный ток утечки: тип A для них не рассчитан, применяют тип B.
- Двигатели тяжёлого пуска и трансформаторы с бросками выше порога C: рассматривают D или защиту двигателя.
На что смотреть при выборе
- Номинал 20 А не выше допустимого тока кабеля линии; характеристику C и ток утечки 30 мА выбирают по назначению линии.
- Ожидаемый ток короткого замыкания в точке установки берут из расчёта проекта и сравнивают с отключающей способностью 6 кА.
- Мгновенно аппарат отключает ток свыше 100 до 200 А. Если КЗ в самом удалённом месте линии ниже 200 А, отключение может пройти с выдержкой времени теплового расцепителя.
- Соседи MAD22-5-006-C-30 (6 А) и MAD22-5-032-C-30 (32 А) той же серии: при другом допустимом токе кабеля берут их.
