Реле времени PCG-417 2х8А 230В 2НО IP20 звезда-треугольник для пуска электродвиг. монтаж на DIN-рейке F&F EA02.001.020 Евроавтоматика F&F
Артикул: EA02.001.020
ETIM: EC001439
4474 ₽
Прайс-лист (с НДС):
4474 ₽
МРЦ (с НДС):
2745 ₽
Доступен 19 мая
Наличие
| Склад | Кол-во | Ед. изм. | Готовность к выдаче | Доставка в Смоленск | |
|---|---|---|---|---|---|
|
Удалённый склад
|
6 | шт | 19 мая | 19 мая |
Выберите склад для заказа
Реле времени серии "PCG"
Монтаж на DIN-рейку.
Предназначено для управления контакторами, переключающими обмотки электродвигателей со схемы «ЗВЕЗДА» при пуске на схему «ТРЕУГОЛЬНИК» в рабочем режиме.
Принцип работы

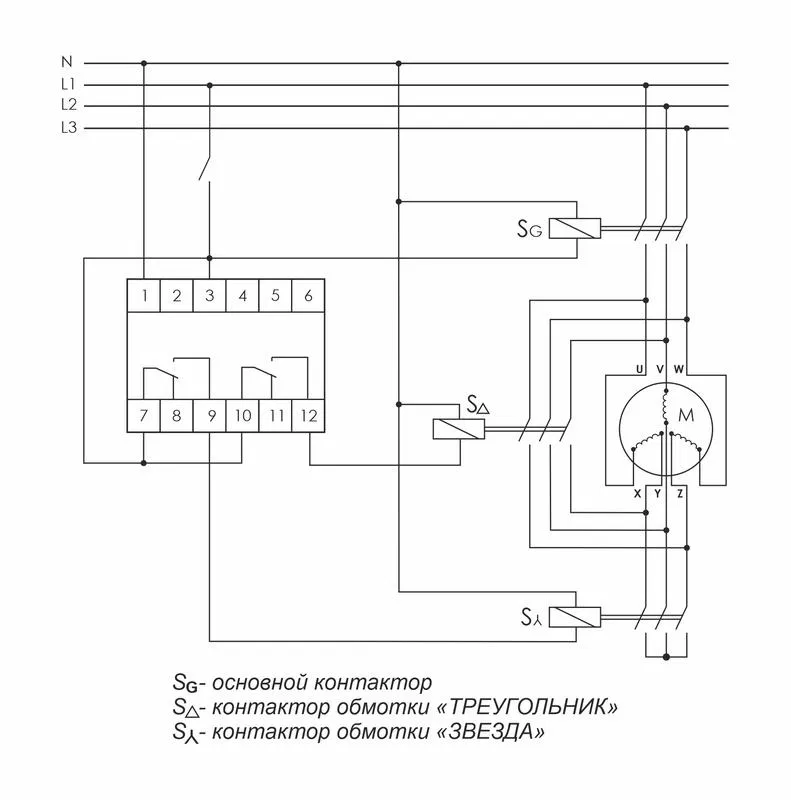

Реле времени имеет 2 релейных выхода. Каждый управляет отдельным контактором. В момент пуска его первый выход включает контактор S? (замыкаются контакты 7-9) и обмотки электродвигателя подключаются по схеме «ЗВЕЗДА», что снижает пусковой ток в несколько раз. По окончании времени выхода двигателя на рабочий режим (время t1) наступает пауза (t2), когда оба контактора выключены, затем включается контактор S? (замыкаются контакты 10-12), включающий обмотки по схеме «ТРЕУГОЛЬНИК».
Особенности:
напряжение питания 230 В AC; 24 В AC/DC;
время пуска 1-1000 с;
время переключения 75 / 150 мс;
контакт - 2NO/NC (2х8 А).
| Возможно дистанционное управление | Нет |
| Высота | 90 мм |
| Глубина | 65 мм |
| Диапазон времени по | .1 с |
| Диапазон времени с | .075 с |
| Количество выходов с задержкой, переключающий контакт | 2 |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по | 250 В |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с | 250 В |
| Род тока включения | Переменный ток (AC) |
| Функция звезда/треугольник | Да |
| Ширина | 18 мм |
