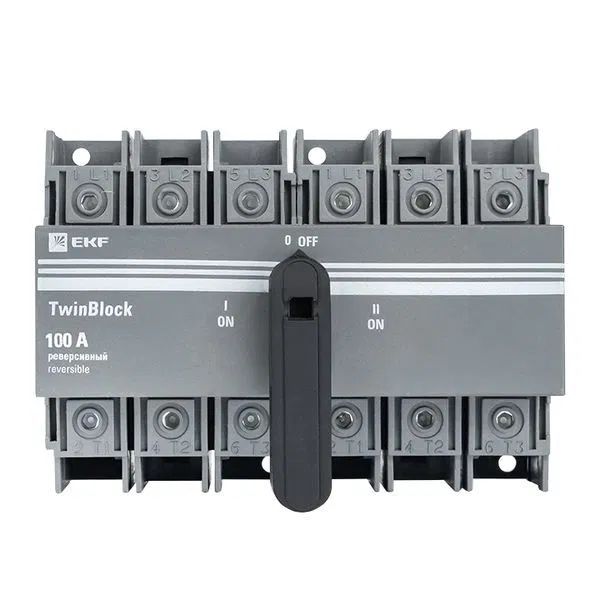

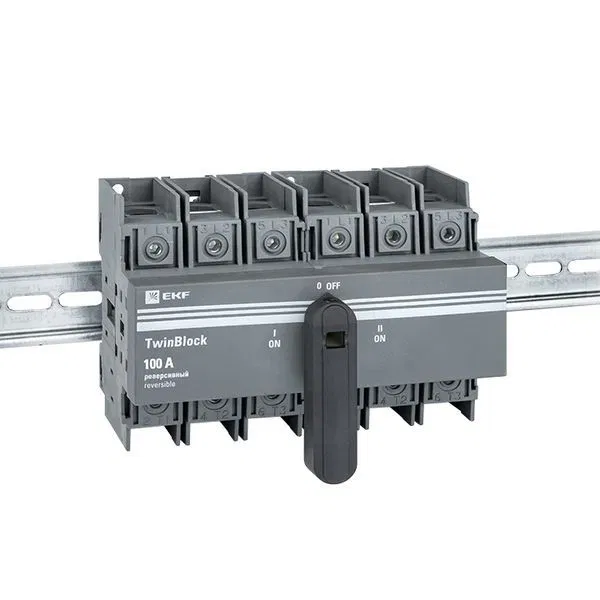

Рубильник 100A 3P реверсивный c рукояткой для прямой установки TwinBlock EKF tb-s-100-3p-rev
Рубильник реверсивный EKF TwinBlock серии PROxima, 3 полюса, ток длительной нагрузки Iu 100 А, номинальное напряжение 400...690 В, степень защиты лицевой стороны IP20.
Где подходит
Исполнение подходит как главный выключатель, как вспомогательный или ремонтный выключатель и как устройство аварийного отключения. IP20 — исполнение для сухих помещений и для установки внутри щитов и шкафов.
Где не подойдёт
Без дополнительной оболочки IP20 не подходит для мест, куда может попасть вода, в том числе вертикально падающие капли. Рубильник без предохранителей отключает рабочий ток, но не защищает линию от перегрузки и короткого замыкания; защиту ставят отдельно: автоматический выключатель или предохранители.
На что смотреть при выборе
Ток нагрузки линии не должен превышать ток длительной нагрузки Iu 100 А. Ожидаемый ток короткого замыкания в точке установки не должен превышать Iq 16,5 кА; условный ток Iq указан для аппарата вместе с защитным аппаратом перед ним. Первая цифра IP 2: защита от твёрдых предметов диаметром 12,5 мм и более; вторая 0: защиты от воды нет.
Документация
Сертификаты и декларации
- Сертификат Сертификат · PDF Открыть
- Сертификат Сертификат · PDF Открыть
Паспорта и инструкции
- Datasheet Техническое описание · PDF Открыть
- Passport Паспорт · англ. · PDF Открыть
- Инструкция Инструкция · PDF Открыть
- Паспорт Паспорт · рус. · PDF Открыть
- Инструкция Инструкция · PDF Открыть
Чертежи и схемы
- 3D - модель 3D-модель · 7Z Открыть
Прочие документы
- Мастер-каталог Каталог · PDF Открыть
