EKF (ЕКФ)

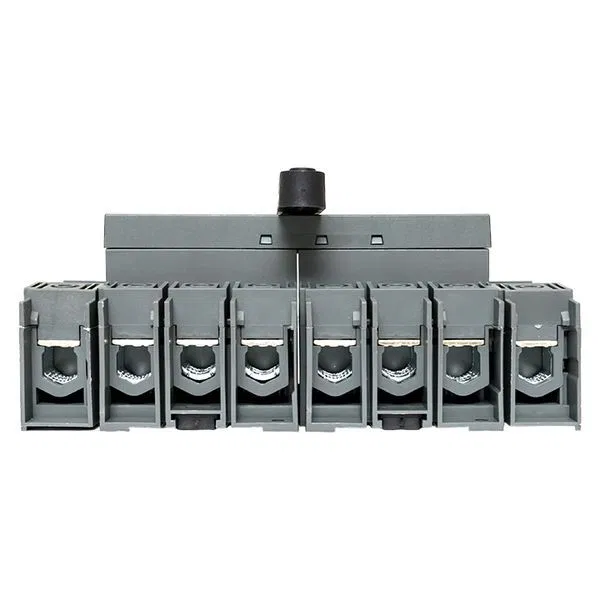

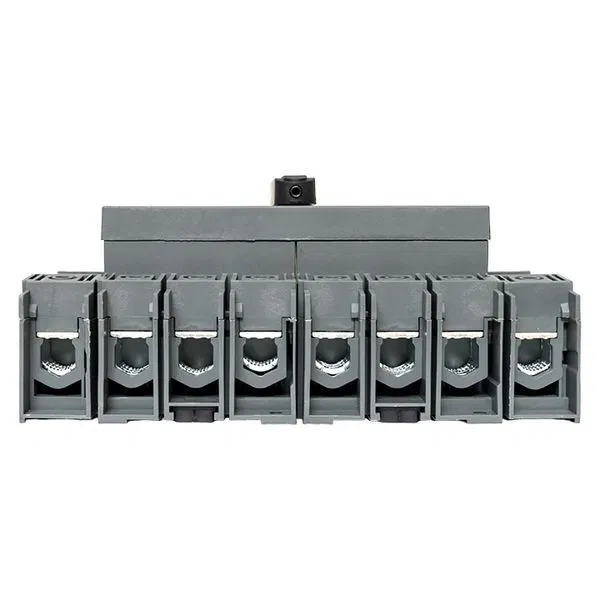

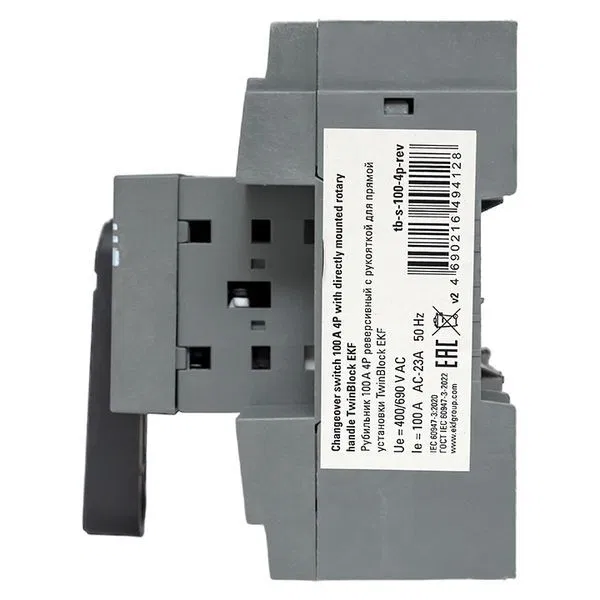

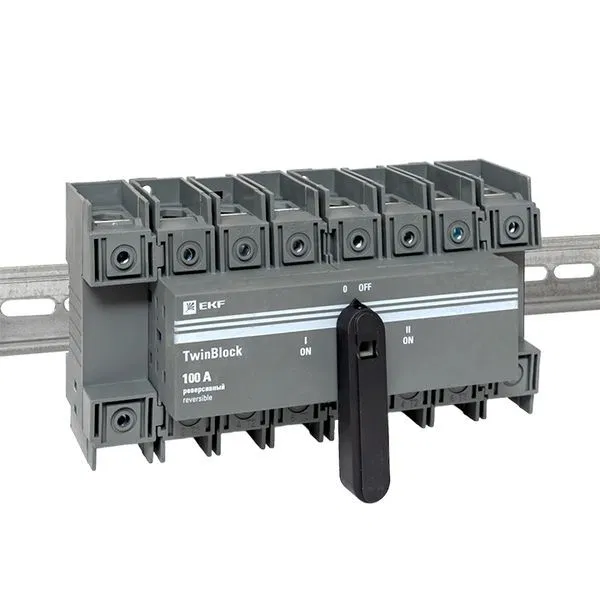

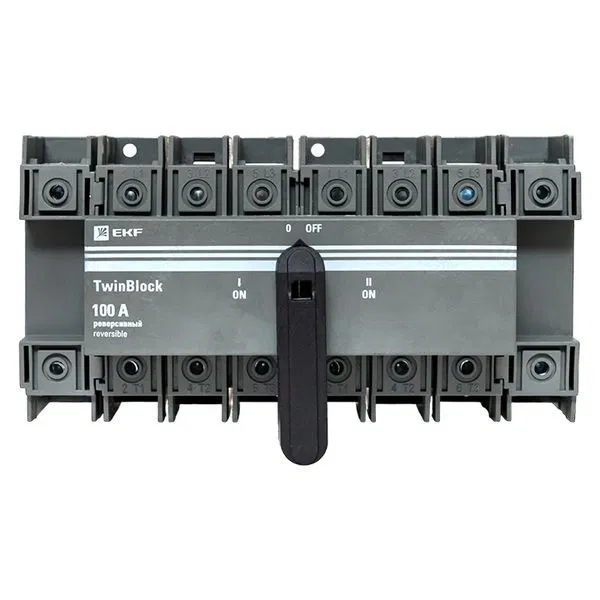

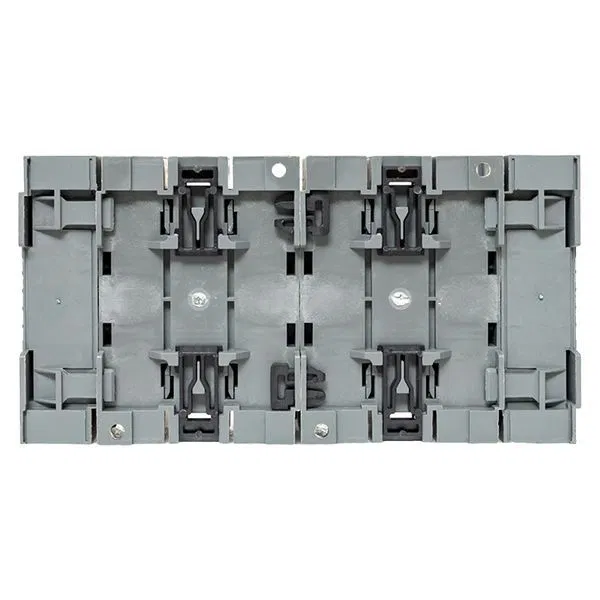

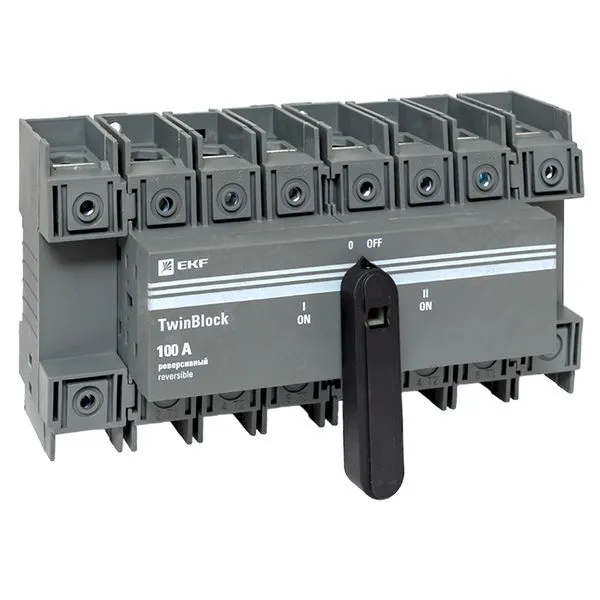

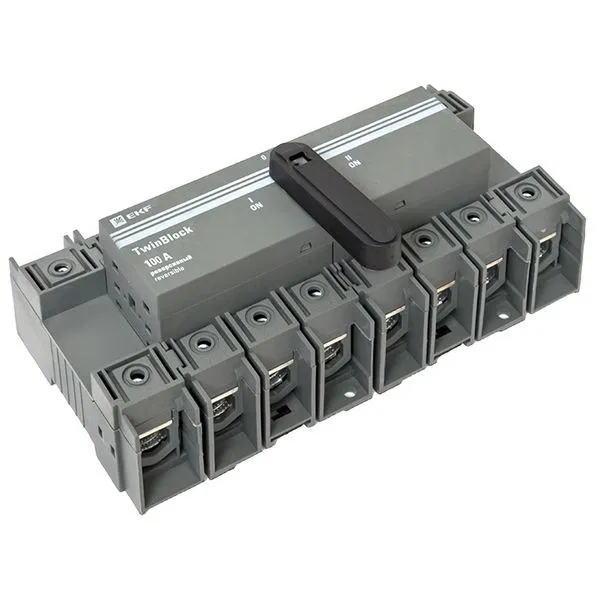

Рубильник 100A 4P реверсивный c рукояткой для прямой установки TwinBlock EKF tb-s-100-4p-rev
SKU: tb-s-100-4p-rev
ETIM: EC000216
12 636 ₽
Вернём 126 ₽ баллами
Промокод
FIRST
— кэшбэк ×3 на первый заказ: 3% баллами с первых 50 000 ₽
Аналоги по характеристикам
Наличие по складам
Рубильники серии TwinBlock EKF — надёжные выключатели‑разъединители для ручного управления силовыми электрическими цепями. Их главное назначение — обеспечивать видимый разрыв цепи, чтобы гарантировать безопасность при обслуживании электроустановок. Устройства подходят для включения, отключения и переключения нагрузок (в том числе под нагрузкой) благодаря встроенным дугогасительным камерам. В линейке есть однонаправленные и реверсивные (перекидные) модели — они позволяют, например, переводить питание на резервный ввод. Рубильники рассчитаны на токи до 2500 А и напряжение до 690 В, совместимы с аксессуарами (дополнительными полюсами, крышками, перегородками). Применяются во ВРУ, ГРЩ, КТП, щитах распределительных, промышленных шкафах управления — везде, где требуется надёжное ручное коммутирование и гарантированное обесточивание участка сети.
Исполнение в качестве вспомогательного/ремонтного выключателя
Да
Исполнение в качестве главного выключателя
Да
Исполнение в качестве защитного выключателя
Нет
Исполнение в качестве устройства аварийного отключения
Да
Количество вспомогательных замыкающих контактов
0
Количество вспомогательных размыкающих контактов
0
Количество полюсов
4
Конструктивное исполнение
Монтаж в распределительном щите
Максимальное номинальное рабочее напряжение Ue переменного тока AC
690 В
Моторный привод опционально
Нет
Номинальное напряжение по
690 В
Номинальное напряжение с
400...690 В
Номинальный кратковременно выдерживаемый ток Icw
2.5 кА
Номинальный ток длительной нагрузки Iu
100 А
Подходит для монтажа на основании
Нет
Подходит для промежуточного монтажа
Да
Подходит для распределительного щита
Да
Реверсивное исполнение
Да
Степень защиты (IP) лицевой стороны
IP20
Степень защиты (NEMA)
4
Тип изделия/компонента
Выключатель-разъединитель нагрузки
Тип присоединения главной электрической цепи
Винтовое соединение
Тип элемента управления
Кнопка/ручка поворотная
Условный номинальный ток короткого замыкания Iq
16,5 кА
Цвет элементов управления
Прочее
Документация
Сертификаты и декларации
- Сертификат Сертификат · PDF Открыть
- Сертификат Сертификат · PDF Открыть
Паспорта и инструкции
- Datasheet Техническое описание · PDF Открыть
- Passport Паспорт · англ. · PDF Открыть
- Инструкция Инструкция · PDF Открыть
- Паспорт Паспорт · рус. · PDF Открыть
- Инструкция Инструкция · PDF Открыть
Чертежи и схемы
- 3D - модель 3D-модель · 7Z Открыть
Прочие документы
- Мастер-каталог Каталог · PDF Открыть
