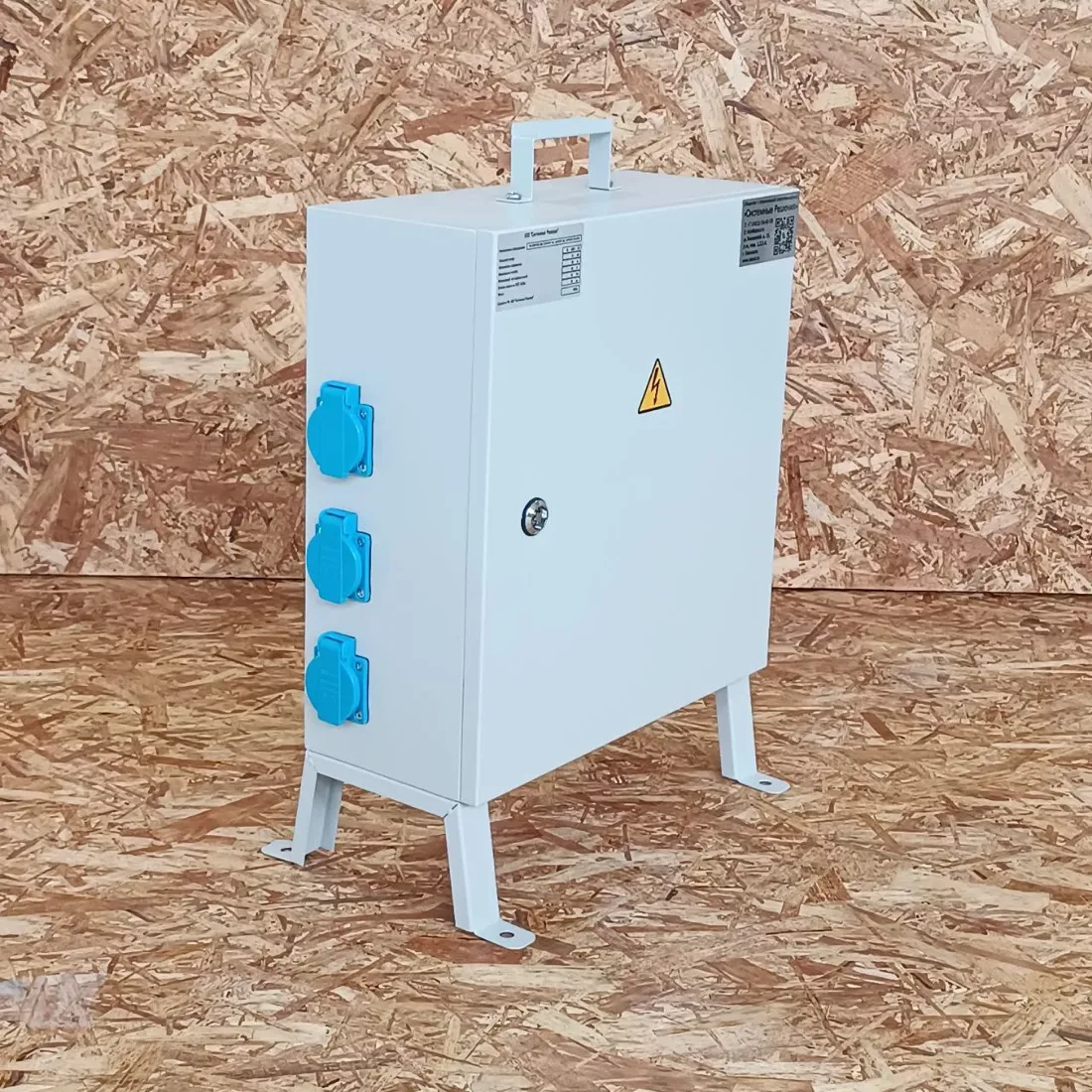

Щит механизации РУСП 50А 3х1P+N+PE 16А, 2х3P+N+PE 32А IP44

Также известен как: ЩМ РУСП 50 3х1П 2х3П IP44; РУСП 3×16/3 + 2×32/5; щит механизации 50 А; распределительное устройство для строительных площадок 50 А

Щит механизации РУСП 50 А с тремя однофазными розетками 16 А и двумя трёхфазными 32 А — конфигурация под площадку, где одновременно работают две силовые машины: бетономешалка и сварочный пост, подъёмник и штукатурная станция. Однофазных розеток три — под ручной инструмент и освещение.

Ввод 50 А (около 35 кВт) держит обе трёхфазные нагрузки вместе с инструментом без ложных отключений. Щит собран на заводе: стальной корпус IP44, вводной дифавтомат, паспорт, схема и сертификат в комплекте — то, что спрашивает технадзор при сдаче временной сети.

Розетки

• 3 × однофазная розетка 220 В, 16 А (1P+N+PE, SCHUKO) — электроинструмент, освещение, прогрев
• 2 × трёхфазная розетка 380 В, 32 А (3P+N+PE) — бетономешалки, сварочные аппараты, подъёмники

Характеристики

• Номинальный ток ввода: 50 А (ориентировочно 35 кВт трёхфазной мощности)
• Вводной аппарат: автоматический выключатель дифференциального тока — защита от перегрузки, короткого замыкания и тока утечки
• Напряжение: 230/400 В
• Степень защиты: IP44 — IP44: защита от предметов крупнее 1 мм и брызг воды — работа под навесом и на открытой площадке вне прямых струй.
• Корпус: листовая сталь, переносное исполнение
• Габариты корпуса (В×Ш×Г): 570×460×260 мм

Почему заводской щит

Щит собран на производстве System Power как законченное изделие: схема, аппараты защиты и розетки подобраны под номинал ввода, каждый щит идёт с паспортом, электрической схемой и сертификатом соответствия. Это отличает его от «сборки в ящике» — такую сеть технадзор принимает без вопросов, а дифференциальная защита стоит на вводе, а не «для вида».

Как читать обозначение

«3х1П» — количество однофазных розеток, «2х3П» — трёхфазных; число перед ними — ток ввода. В обозначении по числу полюсов та же конфигурация записывается как «РУСП 3×16/3 + 2×32/5»: 16/3 — однофазная розетка 16 А, 16/5 и 32/5 — трёхфазные на 16 и 32 А.

Комплект поставки

• щит механизации — 1 шт.
• ключи от двери — 2 шт.
• паспорт изделия
• электрическая схема
• сертификат соответствия

Нужна другая конфигурация — иной ток ввода, больше трёхфазных розеток, ввод через рубильник? Щиты System Power собираются под проект по вашей схеме.
