Устройства заземления

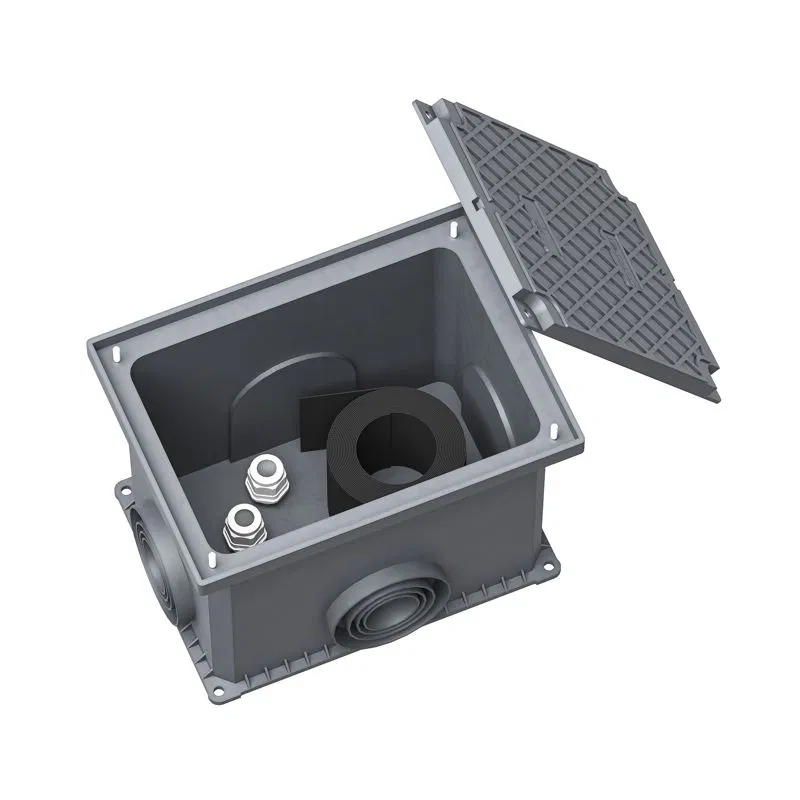

Устройства заземления — компоненты систем заземления и молниезащиты для зданий, ЛЭП, подстанций и промышленных объектов: заземлители (стержневые, ленточные), зажимы заземления, проводники, переносные защитные заземления, материалы для контурного заземления, элементы для подключения к арматуре фундамента. Применяются для обеспечения требований ПУЭ глава 1.7, ГОСТ Р 50571.5.54, ГОСТ Р 58882 (молниезащита). Группы внутри раздела включают стержневые и ленточные заземлители, зажимы для соединения с проводниками (медные, латунные, нержавеющие), переносные заземления для безопасного производства работ под напряжением, комплекты заземления (стержень + зажим + молот-наковальня), пластины и фиксированные точки для шкафов и металлоконструкций.

Как выбрать

Чем отличаются подкатегории устройств заземления

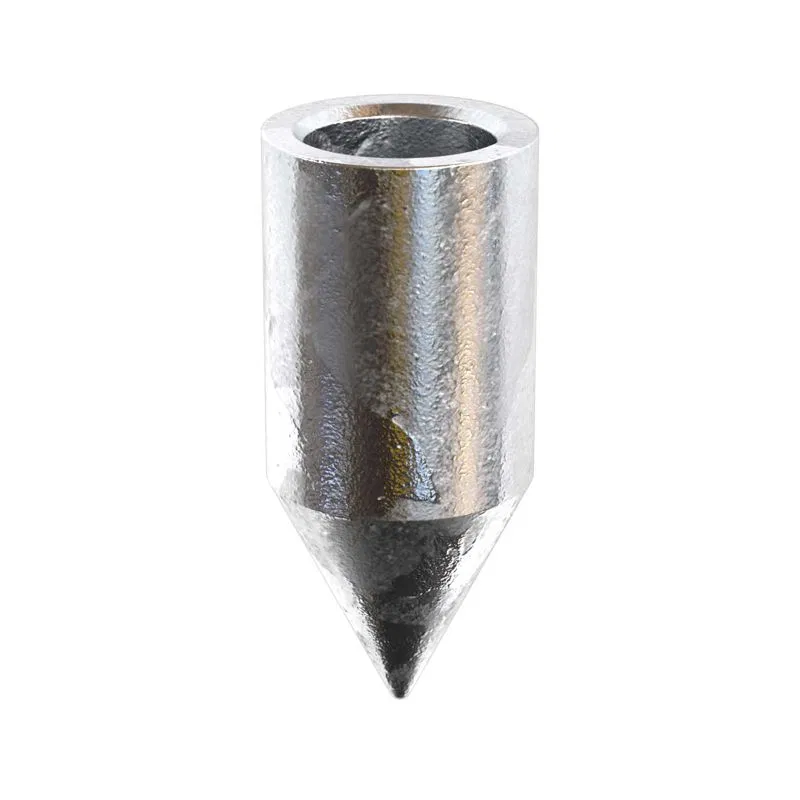

стальной стержень Ø 14–25 мм длиной 1,2–3 м с заострённым наконечником, погружается в грунт ударным методом. Для глубинного заземления соединяются в плеть до 30 м. Покрытие: оцинковка для среднего грунта, медно-стальной для агрессивного.

латунный или нержавеющий разъём для соединения проводника заземления со стержнем, шиной, трубой. Тип зависит от объекта: «зажим заземления трубы», «зажим арматуры», «универсальный для шин».

гибкий медный канат Ø 16–95 мм² с зажимами на концах, накладывается на отключённую от напряжения линию для безопасности персонала. Обязательно при работах на ВЛ и в РУ по ПОТЭЭ.

стержни + зажимы + молот-наковальня для забивания + муфты для соединения. Готовый набор для одного контура (3 стержня по 1,5 м + соединительная шина).

латунная пластина или фланец, монтируется на корпус оборудования или шкафа для подключения PE-проводника. Точка с винтом и шайбой по ГОСТ 12.2.007.

токопроводящие порошки, бентонит для снижения сопротивления грунта, наплавляющие смеси для термитной сварки. Применяются при сложных грунтах и большой длине контура.

Статьи по теме

Щит механизации для строительства: требования к безопасности и надежности

Часто задаваемые вопросы

Какой стержень нужен для частного дома? +

Стандарт — 3 стержня Ø 18 мм длиной 1,5 м, забитых в треугольник 3×3 м, соединённых стальной полосой 40×4 мм. По ПУЭ 1.7.103 для системы TN-S с UPS и заземлением сопротивление контура ≤ 30 Ом. Для мокрого глинистого грунта 3 стержня дают 8–15 Ом, для сухого песка может потребоваться 5–7 стержней.

Чем оцинкованный стержень хуже медно-стального? +

Оцинкованный (40 мкм цинка) служит 10–15 лет в среднем грунте; в кислых почвах (pH < 5) — быстрее ржавеет. Медно-стальной (250 мкм меди) служит 30–50 лет в любом грунте, лучше проводит ток. Для жилых домов оцинкованного достаточно, для подстанций и промышленных объектов берут медно-стальные.

Как соединять стержни с проводником? +

Лучший способ — термитная сварка (соединение «стальной заземлитель + медный проводник» через специальную форму и порошок) — даёт минимальное сопротивление и не корродирует. Бюджетная альтернатива — латунный зажим с двумя винтами М10 (через промежуточную шайбу из нержавейки между сталью и медью, иначе гальваническая коррозия).

Зачем нужно переносное заземление? +

По ПОТЭЭ 16.2 на любом отключённом для ремонта высоковольтном оборудовании после проверки отсутствия напряжения накладывается переносное заземление — даже если есть штатный заземляющий разъединитель. Это защита от ошибочной подачи напряжения и наведённого напряжения на длинных ВЛ.

Можно ли использовать арматуру фундамента как заземлитель? +

Да, по ГОСТ Р 58882-2020 это считается лучшим способом заземления зданий — «фундаментный заземлитель». Арматура связывается стальной шиной 30×4 мм или 50×5 мм и через выпуск в подвал/щит соединяется с PE-шиной. Для нового строительства это требование, для существующих — добавляется внешний контур.

Как измерить сопротивление контура заземления? +

Прибором МС-08 (трёхпроводный метод) или цифровым (Ф4103, ИС-20) — измерение по схеме 4-полюсной с двумя удалёнными электродами. Замер делают в самый сухой период (август-сентябрь) и в самый влажный (апрель-май) — берут худшее значение. Норма для жилых домов с TN-S: ≤ 30 Ом.
