Как выбрать
Что входит в раздел
современный стандарт по EN 50262: M16, M20, M25, M32, M40. Резьба метрическая.
Вводы кабельные и аксессуары
Вводы кабельные и аксессуары — раздел компонентов для герметичного ввода кабеля в шкаф/коробку/корпус оборудования: сальники PG/M метрические для кабелей 4–32 мм; уплотнительные кольца и прокладки (резиновые/EPDM); контргайки (для зажима сальника изнутри корпуса); зажимы заземления для металлической оплётки; заглушки винтовые (для неиспользуемых отверстий); прижимные винты для уплотнения. Применяется для герметизации шкафов уличной установки IP54+, серверных стоек, шкафов с большой запылённостью.
старый европейский стандарт: PG7, PG9, PG11, PG13.5, PG16, PG21, PG29.
резина, стойкая к озону и УФ. Для уличной установки.
закручивается с обратной стороны от сальника. Стандартная или с зубчатой шайбой для лучшего электроконтакта (заземление шкафа).

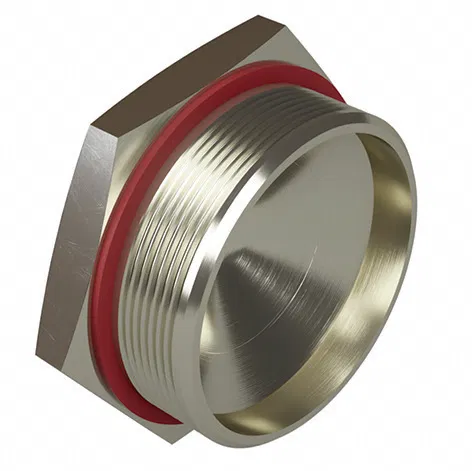

закрывает неиспользуемое отверстие. Резьба М/PG соответствующего размера.
для бронированных кабелей с металлической оплёткой. Контакт оплётки с шиной заземления шкафа.
Статьи по теме
3575 ₽
+35 ₽ баллами
Промрукав Гермоввод d50/57 два фланца болты (к-2/1) Гермо-С Промрукав PR08.4279
1097 ₽
+10 ₽ баллами
IEK Датчик движения ДД-012 1100Вт 180град 12м IP44 черный IEK LDD10-012-1100-002
1057 ₽
+10 ₽ баллами
IEK Датчик движения ДД-017 1100Вт 120град 12м IP44 белый IEK LDD13-017-1100-001
1781 ₽
+17 ₽ баллами
IEK Датчик движения ДД-024В 1100Вт 180-360град 6м IP33 белый IEK LDD11-024B-1100-001
Часто задаваемые вопросы
М или PG — что выбрать? +
Для нового монтажа — М (метрический, стандарт EN). Для замены в существующих шкафах — тот же стандарт что был. Переходные М↔PG доступны для всех типоразмеров.
Какой сальник на кабель Ø 12 мм? +
М20 (диапазон 6–13 мм) или PG13.5 (6–13 мм). Кабель 12 мм входит в оба, но М20 более современный.
Зачем зажим заземления? +
Для бронированных кабелей АВБбШв в местах ввода. Шкаф автоматики и металлическая оплётка кабеля должны быть на одном потенциале — это обязательное требование ПУЭ 1.7. Зажим обеспечивает электроконтакт.
Сколько сальников в шкафе? +
По 1–2 для каждой группы кабелей: вход питания, выход на нагрузки, сигнальные цепи. Резерв 30% для расширения. На стандартный щит автоматики 5–10 сальников.
Какая степень IP сальника? +
IP67 — стандарт для уличной установки (защита от пыли + временное погружение). IP68 — постоянное погружение. IP54 — защита от брызг (для крытых зон). Без сальника отверстие в шкафу — IP00.
Нужен подбор
Нужна помощь в выборе?
Наши инженеры помогут подобрать оборудование для вашего проекта.
