Вольтметр цифровой программируемый 0-600В 230В (1 перекл. контакт) EMAS RDV1A

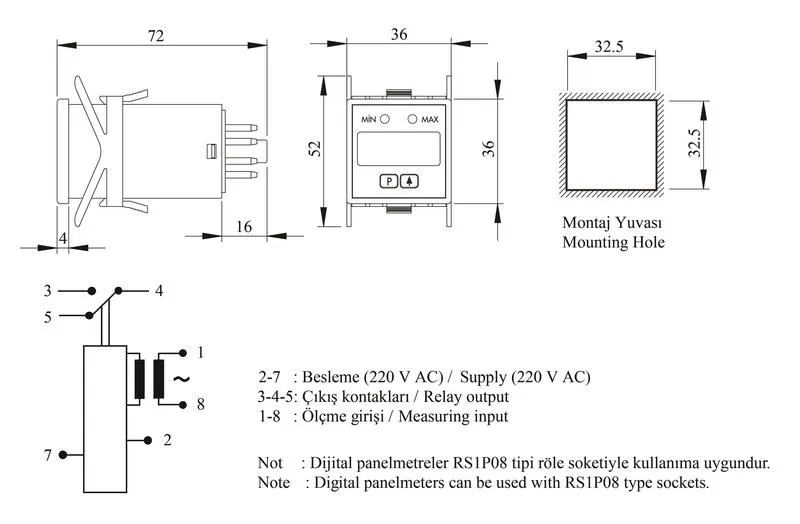

RDV1A Реле выдержки по напряжению (0-600В AC), 1ПК, 220/230В AC ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ Коммутационная способность 6000/ час Тип соединения 8-контактный Рабочая частота 50Гц Рабочее напряжение 230В переменного тока Товар Панельный счетчик Тип счетчика Цифровой Назначение Вольтметр Тип контакта 1НO Контактный ток (т.е.) 5А (резистивный) Механический срок службы (минимальное количество) 10000000 Электрический срок службы (минимальное число) 100000 Рабочая температура -5°С / + 55°С Класс защиты IP20 Контактный материал АgNi Тип выхода 1 реле 10A / 250V AC Диапазон измерения 0… 600 В переменного тока Максимальная контактная мощность 1500ВА Количество контактов 1 переключение Диапазон напряжения (0,85-1,1) *Ue Индикатор состояния 7-сегментный дисплей Количество цифр 3 Особенности цифровых вольтметров серии (RD) • Простота программирования • Дисплей, отображающий 3 цифры • Светодиодная индикация состояния реле • Защита паролем от некомпетентного перепрограммирования • Возможность установки параметров с панели управления прибора • Возможность измерения напряжения от 0 до 600В • Установка в стандартные 8-пиновые разъемы для удобства монтажа на DIN-рейку 35мм. Принцип работы: от интегрального стабилизатора на микроконтроллер подается напряжение в 5В. Тактовый генератор контроллера тактируется от внутреннего источника, с частотой 1 МГц. Один бит используется для управления точкой, семь бит порта настроены на управление, включение и вывод сегментов индикатора .Оставшиеся 3 бита настроены на вывод и используются для управления разрядами индикатора. На входной делитель напряжения подается измеряемое напряжение, (резистором производится калибровка вольтметра под показания эталонного вольтметра). С входного делителя напряжение подается на 11-й вывод микроконтроллера (7-й бит порта), который сконфигурирован как вход АЦП. Затем напряжение на входе АЦП сравнивается с опорным напряжением и преобразуется в цифровое значение. Далее контроллер преобразует шестнадцатеричный код измеренного напряжения, в десятичный код, а затем в код семи-сегментный. Таймер прерывает выполнение программы на подпрограмму управления индикатором, которая, используя вычисленный семи-сегментный код, засвечивает первый из трех знаков индикатора, при следующем прерывании - второй знак, а при следующем прерывании третий. и.так далее.
