Как выбрать пакетный переключатель для цепи управления

Схема переключения — главный параметр. Должна точно соответствовать электрической схеме управляемого устройства. Обозначение в маркировке: «1-0-2» — реверс с нейтральным положением; «0-1-2-3» — четыре режима. Смотрите документацию и схему комплекта поставки.
Количество позиций и полюсов — 2 позиции: простое включение/отключение. 3 позиции: реверс. 4–7 позиций: сложные многорежимные схемы. Количество полюсов (1P–4P) определяется числом управляемых цепей.
Номинальный ток — 10–16 А для цепей управления (сигнализация, катушки пускателей). 25–100 А при непосредственном управлении нагрузкой. Берите с запасом 25–30%.
Класс защиты IP — IP40: закрытые щиты. IP54: производственные цеха, влажные помещения. IP65: открытые пульты, улица, транспортные средства.
Блокировка — замковая блокировка или блокировка навесным замком предотвращает несанкционированное переключение на объектах с требованиями безопасности.

Часто задаваемые вопросы

Чем кулачковый переключатель отличается от пакетного выключателя?

Пакетный выключатель имеет два фиксированных положения (вкл/выкл) и используется для силовых цепей. Кулачковый переключатель работает на кулачковом механизме переменной кривизны — задаёт нужную программу замыкания контактов в каждой из 2–7 позиций. Именно кулачковые переключатели используются для цепей управления: реверс, выбор режима, переключение цепей сигнализации.

Как определить нужную схему переключения?

Схема определяется задачей управления. Реверс двигателя: «1-0-2». Простое включение: «0-1». Многорежимное управление: «0-1-2-3» и более. Схему коммутации всегда ищите в маркировке артикула — она закодирована в буквенно-цифровом обозначении. Если схема неизвестна, смотрите электрическую схему управляемой установки.

Как монтируется переключатель — на панель или на DIN-рейку?

Большинство моделей крепятся на передней панели шкафа через вырез: рукоятка выходит на лицевую сторону, контактная часть — внутрь. Для монтажа на DIN-рейку нужен адаптер-переходник (у IEK MASTER входит в комплект, у других продаётся отдельно).

Есть ли исполнение с блокировкой от случайного переключения?

Да. Ряд моделей оснащён замковой блокировкой или блокировкой навесным замком. Важно для объектов с требованиями безопасности: предотвращает несанкционированное переключение режимов во время работы оборудования.

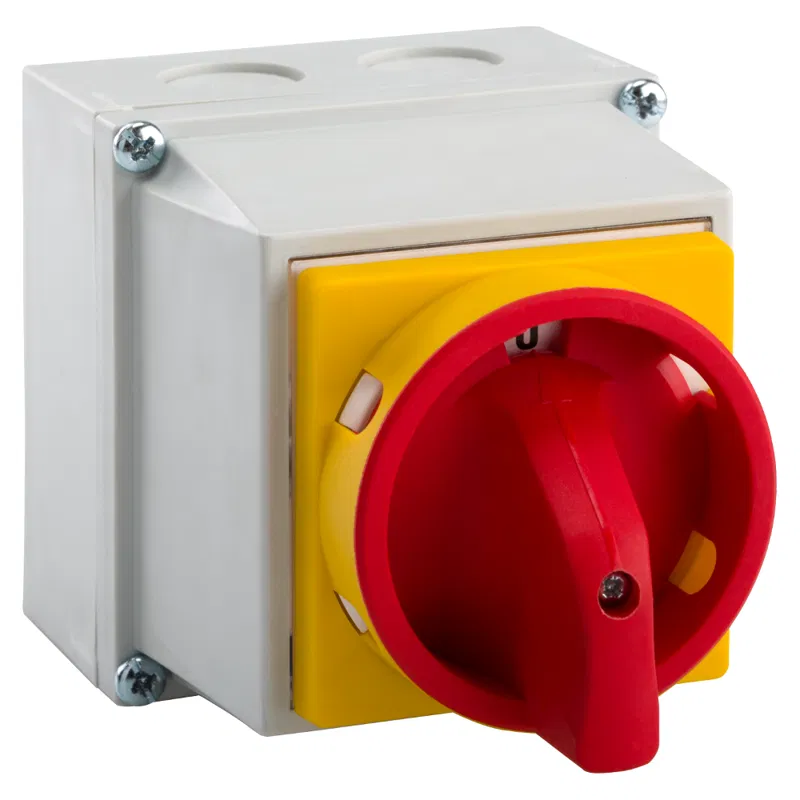

Что означает аварийное исполнение (красная рукоятка на жёлтом фоне)?

Это исполнение для аварийного останова оборудования: красная грибовидная рукоятка на жёлтой подложке — международный стандарт кнопки аварийного стопа (E-Stop). Такие переключатели требуют принудительного поворота для восстановления схемы после аварийного отключения, чтобы исключить случайный перезапуск.
