Рым-болт

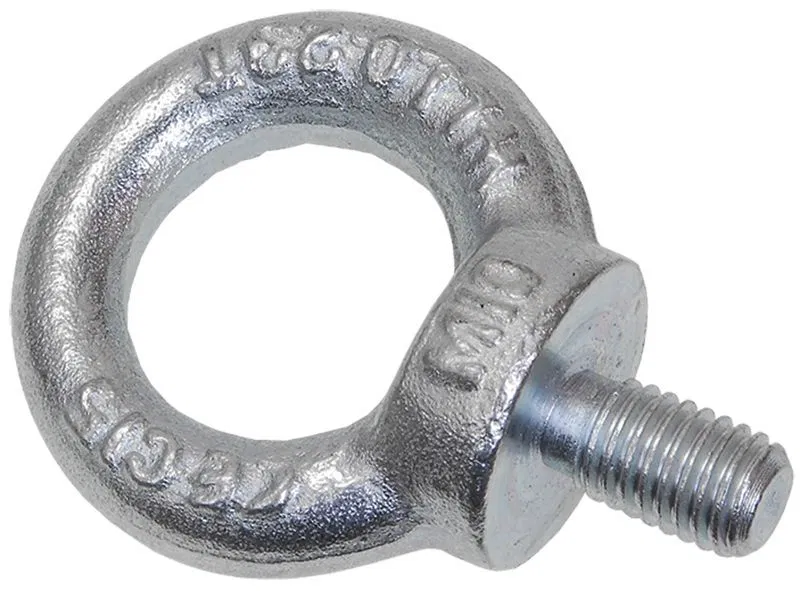

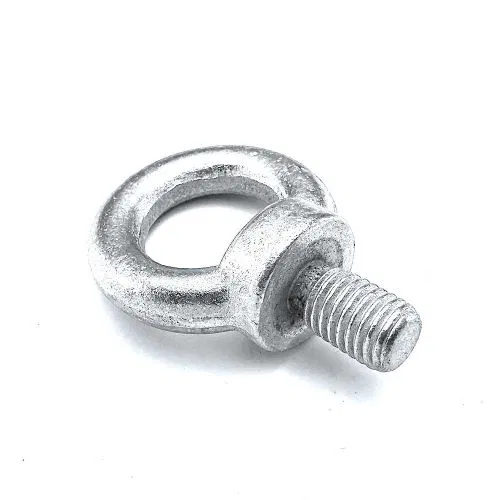

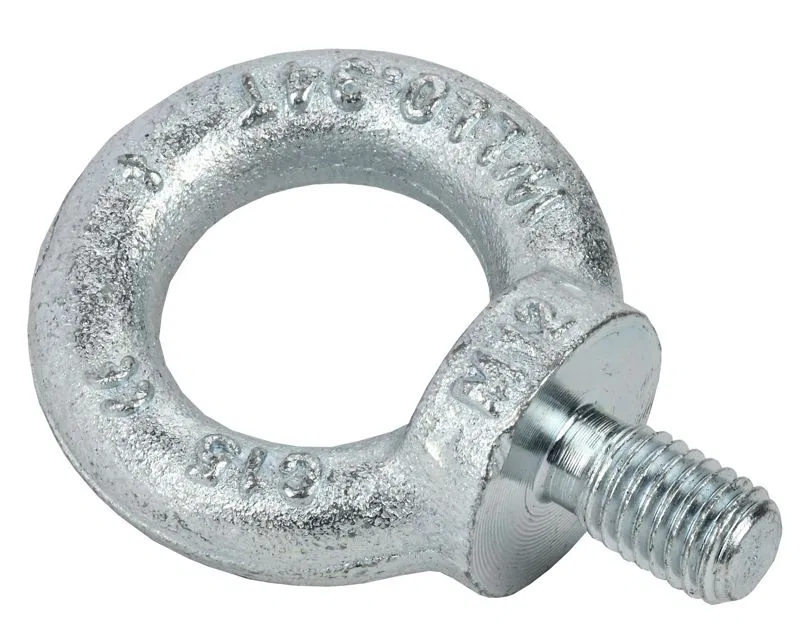

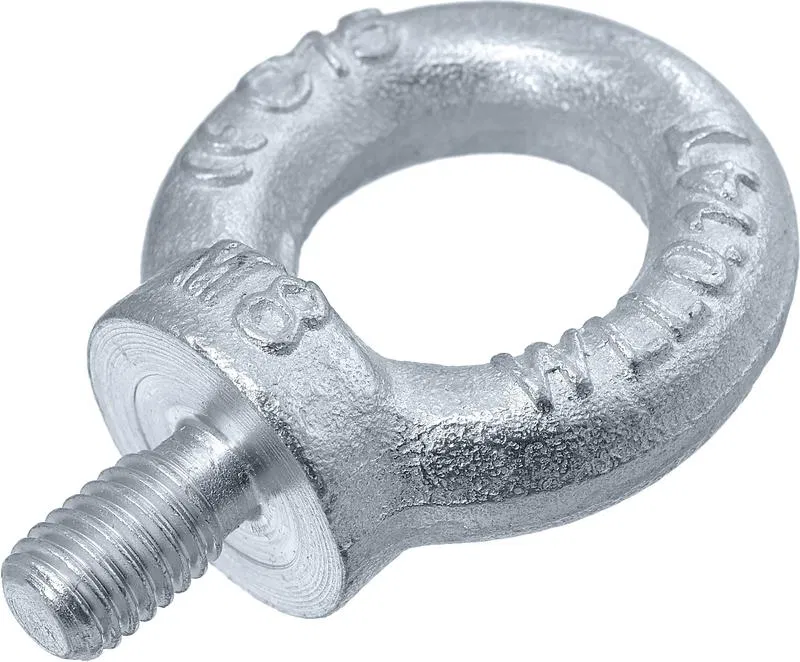

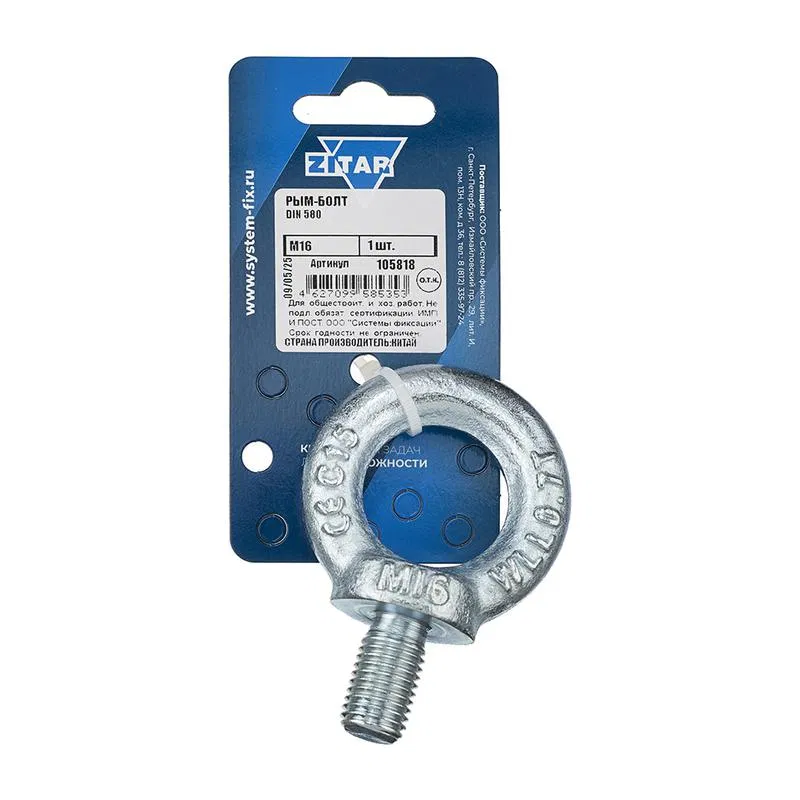

Рым-болт представляет собой крепежное изделие, предназначенное для создания точек подвеса при выполнении грузоподъемных операций. Конструкция включает в себя стержень с резьбовым соединением и кольцо (проушину) на конце. Изделие обеспечивает фиксацию грузов и предотвращает их неконтролируемое перемещение. Применяется в монтажных работах на строительных площадках, при установке оборудования в распределительных щитах, шкафах автоматики и при подвесе систем уличного освещения. В отличие от обычных болтов, рым-болт обладает специализированной головкой в виде кольца, что позволяет использовать его для вертикального или наклонного подъема. В каталоге представлено 21 изделие брендов Zitar, Промрукав, IEK и EKF. Доступны варианты из стали с защитным покрытием, включая гальванически оцинкованное исполнение. Параметры включают резьбовое соединение метрического типа в диапазоне от 6 до 16, диаметр стержня от 6 до 16 мм и внутренний диаметр проушины от 16 до 35 мм. Длина стержня варьируется от 10 до 27 мм, а рабочая нагрузка составляет от 70 до 230 единиц. Общая длина изделий находится в диапазоне от 44 до 89 мм при весе от 0.16 до 0.80 кг.

Как выбрать

Рабочая нагрузка

Параметр определяет допустимый вес подвешиваемого груза. В каталоге представлены значения от 70 до 230 единиц нагрузки. Выбор нагрузки ниже фактического веса приведет к деформации резьбы или разрушению изделия под воздействием статического веса.

Резьбовое соединение

Метрическая резьба подбирается под диаметр отверстия в основании. Доступные типоразмеры составляют от 6 до 16 мм. Несоответствие диаметра резьбы отверстию сделает невозможным монтаж или вызовет люфт, снижающий несущую способность соединения.

Внутренний диаметр проушины

Этот параметр определяет максимальный диаметр пальца или звена, которое можно продеть в болт. Диапазон составляет от 16 до 35 мм. Если диаметр проушины будет меньше диаметра используемого крюка, монтаж будет физически невозможен.

Диаметр стержня

Размер стержня влияет на общую прочность изделия. В наличии позиции с диаметром от 6 до 16 мм. Использование слишком тонкого стержня при больших нагрузках приведет к его изгибу или срезу в месте контакта с нагруженным элементом.

Защитное покрытие

Тип покрытия определяет устойчивость к коррозии. Предложены варианты гальванически/электролитически оцинкованной обработки. Отсутствие покрытия или выбор неподходящего типа для влажной среды приведет к быстрой коррозии металла и потере прочности.

Длина стержня

Длина определяет глубину захода в резьбовое соединение. Доступен диапазон от 10 до 27 мм. Слишком короткий стержень не обеспечит необходимой площади контакта с резьбой, что чревато вырыванием болта из основания при нагрузке.

Внешний диаметр

Габаритный размер изделия влияет на свободное пространство при монтаже. Значения варьируются в диапазоне от 28 до 54 мм. Неправильный подбор внешнего диаметра может привести к невозможности установки болта в ограниченном пространстве конструкции.

Вес изделия

Масса болта коррелирует с его массивностью и прочностью. В каталоге представлены изделия весом от 0.16 до 0.80 кг. Недостаточный вес при расчете нагрузки может свидетельствовать о малом сечении металла, что опасно при подъеме тяжелых объектов.

Частые ошибки

Несоответствие диаметра проушины диаметру крюка

При подборе рым-болта допускается ошибка, когда внутренний диаметр проушины составляет 16 мм, а диаметр используемого крюка или звена превышает этот параметр. Физическое ограничение проушины приводит к концентрации напряжений на краях отверстия, что вызывает деформацию металла. В итоге это ведет к разрушению резьбового соединения или вырыванию стержня из корпуса.

Использование болта с недостаточной рабочей нагрузкой

Выбор изделия с рабочей нагрузкой 70 единиц при фактическом весе груза, требующем 230 единиц, создает критический перегруз. Металл стержня подвергается пластической деформации, превышающей предел текучести материала. Это заканчивается внезапным обрывом болта и падением груза под действием силы тяжести.

Игнорирование типа защитного покрытия

Применение оцинкованных изделий в условиях высокой влажности без учета типа покрытия ведет к ускоренной коррозии. Гальванически оцинкованный слой может истончаться, обнажая стальную основу, что снижает эффективное сечение стержня. Потеря массы металла уменьшает несущую способность, делая невозможным удержание расчетного веса.

Неправильный подбор резьбового соединения

Использование метрической резьбы 6 мм вместо требуемой 16 мм приводит к невозможности полноценного завинчивания в подготовленное отверстие. При попытке монтажа происходит срыв витков резьбы или повреждение резьбовой части стержня. Это делает невозможным плотную фиксацию изделия в основании, вызывая люфт и самопроизвольное раскручивание.

Несоответствие диаметра стержня нагрузке

Если диаметр стержня составляет 6 мм, а проект требует использования 16 мм, возникает риск потери устойчивости. При приложении осевой нагрузки тонкий стержень подвергается изгибу, что резко снижает его прочность. Конечным результатом становится разрушение резьбы или излом стержня в месте перехода к проушине.

Ошибки при расчете общей длины изделия

Выбор рым-болта с общей длиной 44 мм вместо 89 мм при глубоком монтаже в массивную конструкцию приводит к недотягу. Недостаточная глубина захода резьбы в основание не обеспечивает требуемую площадь контакта. Это вызывает перекос болта и его вырывание из материала при попытке подъема груза.

Несоответствие ширины проушины габаритам звена

Если ширина проушины составляет 28 мм, а ширина используемого звена превышает этот параметр, возникает перекос нагрузки. Нагрузка передается не по центральной оси стержня, а на боковую грань проушины. Такой эксцентриситет вызывает изгибающий момент, который разрушает резьбовое соединение.

Использование болта с малым диаметром проушины

Применение изделия с внутренним диаметром проушины 16 мм для массивных элементов приводит к заклиниванию. Из-за малого зазора между крюком и стенками проушины возникает трение и защемление. Это препятствует свободному вращению болта, что ведет к возникновению усталостных напряжений в теле металла.
