DIN-рейка, G-рейка

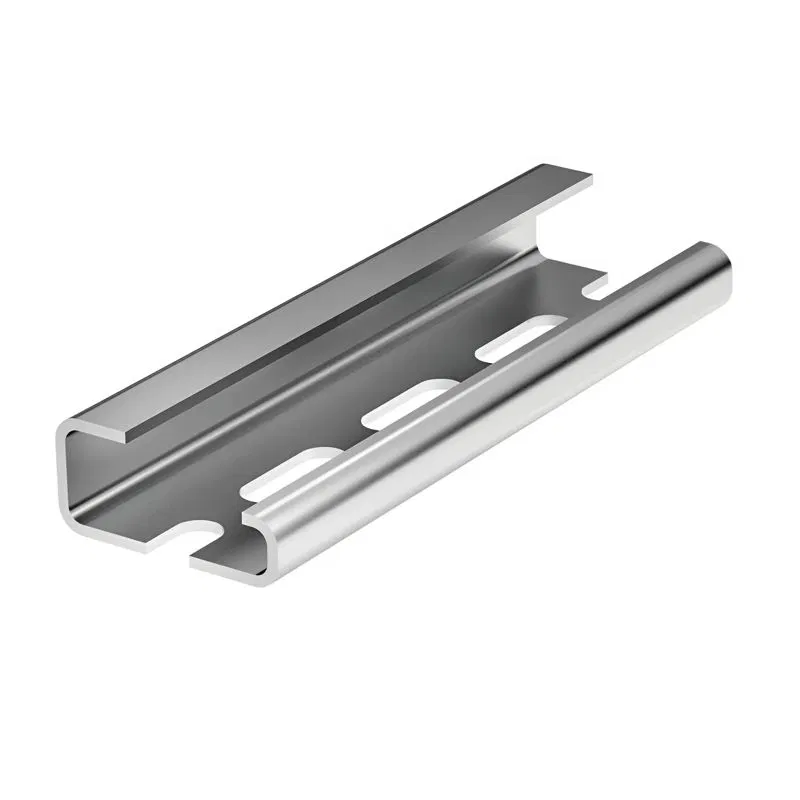

Профили DIN-рейка и G-рейка служат монтажными основаниями для установки модульного оборудования в электротехнических устройствах. Изделия представляют собой металлические полосы с пазами или отверстиями, обеспечивающие жесткую фиксацию компонентов. Конструкция обеспечивает упорядоченное размещение устройств, предотвращая их смещение и механическое повреждение. Профили применяются при сборке распределительных щитов, шкафов автоматики, серверных стоек и систем управления освещением. В отличие от монтажных панелей, рейки позволяют производить быструю замену модулей без переделки всей системы. В каталоге представлено 355 товаров брендов EKF, IEK, DKC и других. Доступны изделия с длиной в диапазоне от 36 до 2099 мм и шириной от 12 до 60 мм. Исполнения включают стандартные DIN-рейки 35/7,5 мм, профили 35/15 мм, а также специализированные варианты с O-профилем. Параметры высоты варьируются от 1 до 136 мм, а толщина материала составляет от 0,7 до 15 мм. Для монтажа используются перфорированные или сплошные профили с различным расстоянием между центрами отверстий от 7,8 до 30 мм.

Как выбрать

Длина профиля

Для монтажа в компактных щитах подбирайте изделия длиной 200, 300 или 400 мм. Для сборки крупных распределительных узлов требуются варианты 1000 мм или 2000 мм. Если выбрать слишком короткую рейку, не хватит места для установки всех модульных устройств, а избыточная длина приведет к необходимости подрезки металла.

Ширина и высота профиля

Стандартная ширина составляет 35 мм, что необходимо для большинства модульных компонентов. Высота профиля варьируется от 7.5 мм до 35 мм. Несоответствие высоты профиля габаритам корпуса или глубине посадочного места сделает невозможным плотное прилегание оборудования к монтажной панели.

Толщина металла

Для легких нагрузок подходят изделия с толщиной 0.8 мм или 1 мм. При установке тяжелых автоматических выключателей и массивных блоков питания выбирайте сталь толщиной 1.5 мм или 2 мм. Тонкий металл может деформироваться под весом оборудования, что приведет к перекосу модулей и нарушению контактов.

Материал изготовления

В каталоге представлены изделия из стали и алюминия. Стальные профили обеспечивают необходимую жесткость для тяжелых систем, а алюминиевые легче в обработке. Использование неподходящего материала в условиях агрессивной среды или при высоких механических нагрузках приведет к потере геометрии монтажной конструкции.

Исполнение и тип профиля

Выбирайте DIN-рейку 35/7.5 мм для стандартных модулей или специализированные профили под конкретные задачи. Существуют также G-рейки и варианты с O-профилем. Ошибка в выборе типа профиля сделает невозможной фиксацию стандартных клеммников или автоматических выключателей без использования дополнительных переходников.

Наличие перфорации

Перфорированные рейки с отверстиями (91 позиция) упрощают монтаж на панель без сверления. Неперфорированные варианты требуют самостоятельной подготовки отверстий. Отсутствие отверстий там, где требуется быстрая сборка, значительно увеличит время монтажных работ и потребует наличия сверлильного инструмента.

Тип поверхности и покрытие

Для защиты от коррозии применяются оцинкованные покрытия или метод Сендзимира. Если планируется установка в сухих помещениях, достаточно стандартной оцинковки. В условиях повышенной влажности использование необработанного металла приведет к быстрой коррозии и разрушению креплений оборудования.

Параметры крепежных отверстий

Расстояние между центрами отверстий составляет от 7.8 до 30 мм, а диаметр отверстий варьируется от 4.5 до 9 мм. При планировании монтажа учитывайте количество отверстий от 2 до 79 единиц. Неверный подбор диаметра или шага отверстий не позволит закрепить рейку к существующему каркасу или корпулу щита.

Частые ошибки

Несоответствие ширины профиля стандарту

Монтаж оборудования на рейки с шириной, отличной от стандартных 35 мм, делает невозможной фиксацию модульных устройств. Если использовать профили шириной 27 мм или 29 мм, защелки автоматических выключателей и УЗО не зацепятся за боковые кромки. Это приводит к выпадению аппаратов из щита при малейшей вибрации или механическом воздействии.

Использование тонкого материала профиля

Выбор реек с толщиной металла 0,8 мм или 1 мм при установке тяжелых блоков питания или массивных контакторов вызывает деформацию. Под весом компонентов стальной профиль прогибается, что нарушает геометрию всей сборки. В итоге модули смещаются, создавая риск короткого замыкания между токоведущими частями.

Ошибка в расчете длины монтажной базы

При планировании шкафа проектировщики часто заказывают короткие рейки длиной 200 мм или 300 мм, забывая о габаритах модулей. Если суммарная ширина компонентов превышает доступные 300 мм, установить все устройства в один ряд невозможно. Это вынуждает переделывать компоновку щита или увеличивать габариты корпуса.

Неправильный выбор высоты профиля

Использование рейки с высотой 7,5 мм вместо 15 мм может привести к нехватке места для глубоких клеммных зажимов. При плотной компоновке корпуса устройства упираются в заднюю стенку или соседние элементы. Физически это проявляется в невозможности затянуть винты или правильно уложить провода под изоляцией.

Игнорирование типа защитного покрытия

Установка реек без оцинковки или с необработанной поверхностью в условиях высокой влажности ведет к коррозии металла. Окисление стального профиля разрушает структуру металла и ослабляет точки крепления. Со временем крепежные отверстия деформируются, и монтаж оборудования становится нестабильным.

Несоответствие шага крепежных отверстий

При монтаже на панель с заранее подготовленными отверстиями использование реек с шагом 30 мм вместо стандартных 25 мм приводит к невозможности фиксации. Если отверстия в рейке не совпадают с отверстиями в корпусе, монтажник вынужден сверлить новые дыры. Это ослабляет несущую способность панели и нарушает целостность защитного контура.

Ошибки при выборе формы отверстий

Использование реек с круглыми отверстиями вместо пазовых форм затрудняет позиционирование оборудования. Паз позволяет плавно перемещать модули вдоль оси для удобства разводки проводов, тогда как круглые отверстия жестко фиксируют положение. Это приводит к невозможности подвести кабели к клеммам без переделки всей схемы.

Недостаточное количество точек крепления

Монтаж длинных реек длиной 2000 мм всего на 2 точки крепления вызывает эффект «батута» при затяжке винтов модулей. Из-за отсутствия промежуточной фиксации профиль выгибается дугой, и защелки устройств не входят в зацепление. В результате оборудование держится на честном слове и может соскочить при эксплуатации.
