Как выбрать контактор или магнитный пускатель

Контактор или пускатель? — Пускатель включает тепловое реле защиты от перегрузки — готовое решение для управления двигателем. Контактор — только коммутация, тепловое реле докупается отдельно. Для нагревательных элементов и освещения пускатель не нужен — достаточно контактора.
Категория применения (AC-1/AC-3/AC-4) — AC-3 — стандарт для пуска и остановки асинхронных двигателей; AC-4 — реверс, торможение, частые включения (краны, конвейеры). Ресурс контактора при AC-4 в 2–3 раза ниже, чем при AC-3 — выбирайте с запасом по току.
Номинальный ток — должен быть не менее 1,1–1,25× рабочего тока двигателя. При тяжёлых пусках — коэффициент 1,5. Пример: двигатель 15 кВт (I ≈ 30 А) → контактор на 40 А по AC-3.
Напряжение катушки управления — 24 В (ПЛК, автоматика), 110 В, 220 В или 380 В. Не путайте с напряжением силовой цепи. Подача неправильного напряжения немедленно сжигает катушку.
Вспомогательные контакты — 1НО минимум для самоподхвата схемы «Пуск/Стоп». Для реверса, блокировок, сигнализации — навесной блок 2НО+2НЗ.

Часто задаваемые вопросы

Чем контактор отличается от магнитного пускателя?

Контактор — это силовой коммутационный аппарат (катушка + силовые контакты). Магнитный пускатель — контактор со встроенным тепловым реле защиты от перегрузки и блок-контактами для схемы управления. Для управления двигателем выбирайте пускатель; для коммутации осветительных или нагревательных установок — контактор.

В чём разница между категориями AC-3 и AC-4?

AC-3 — пуск асинхронного двигателя с КЗ-ротором и отключение на ходу. AC-4 — тяжёлый режим: реверс, торможение противовключением, частые пуски (краны, конвейеры, лебёдки). Один и тот же контактор при AC-4 имеет ресурс в 2–3 раза ниже — для тяжёлых условий выбирайте аппарат с запасом по категории.

Как рассчитать ток контактора для электродвигателя?

Рабочий ток двигателя 3-фазного: I = P / (√3 × U × η × cosφ). Приблизительно: 1 кВт ≈ 2 А при 380 В. Номинальный ток контактора ≥ 1,25 × I_рабочий. При тяжёлом пуске (насосы, компрессоры, краны) — коэффициент 1,5. Пример: 7,5 кВт → I ≈ 15 А → контактор на 20–25 А.

Нужно ли тепловое реле, если уже есть автоматический выключатель?

Да. Автомат защищает от токов КЗ и грубой перегрузки (срабатывает при 150–200% тока). Тепловое реле настраивается точно под номинальный ток двигателя и защищает от длительного перегрева обмоток при 110–150% тока. Без теплового реле двигатель сгорит от затяжной перегрузки — автомат не успеет отреагировать.

Можно ли использовать контактор как реверсивный пускатель?

Реверс требует двух контакторов с электрической и механической блокировкой (чтобы не замкнуть две фазы накоротко при одновременном включении). Используйте готовые реверсивные пускатели или соберите схему из двух контакторов с навесными блок-контактами НЗ для взаимной блокировки.

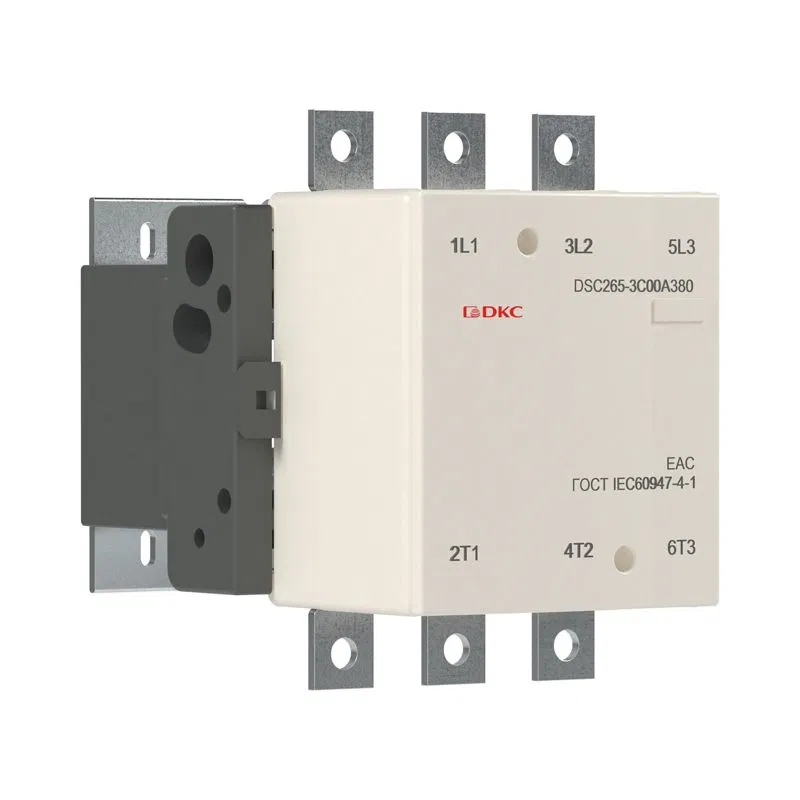

Контактор/магнитный пускатель/силовое реле переменного тока (АС)
