Как выбрать муфту кабельную концевую

Класс напряжения — определяет безопасность эксплуатации. Для бытовых и промышленных сетей 0,4 кВ подходят муфты на 1 кВ; для распределительных сетей среднего напряжения выбирают изделия на 6, 10, 20 или 35 кВ. Никогда не применяйте муфту с классом ниже номинала линии.
Сечение кабеля — муфта должна строго соответствовать диапазону сечений кабеля (мм²). Использование «с запасом» недопустимо: нарушается качество усадки и герметичность.
Количество жил — для одножильного кабеля используют одножильные муфты; для многожильных — комплект с соответствующим числом трубок и перчаток (2, 3, 4 или 5 жил).
Исполнение — термоусадочное требует газовой горелки, надёжно и дёшево; холодной усадки монтируется без нагрева (подходит для взрывоопасных зон); вставное применяется для кабелей с пластмассовой изоляцией в сухих помещениях.
Место монтажа — для наружной установки, влажных помещений и подземных вводов выбирайте муфты с классом герметичности IP68 и усиленной защитой от УФ-излучения.
Материал изоляции кабеля — важно совместить тип муфты с изоляцией кабеля (ПВХ, сшитый полиэтилен СПЭ, бумажно-пропитанная). Для СПЭ-кабелей необходимы специальные термоусадочные или силиконовые комплекты.
Производитель и комплектность — убедитесь, что в комплект входят все необходимые трубки, наконечники, мастика и монтажная инструкция. Продукция IEK, КВТ и НИЛЕД соответствует ГОСТ и поставляется с полным комплектом.

Часто задаваемые вопросы

Чем отличается муфта холодной усадки от термоусадочной?

Муфта холодной усадки монтируется без нагрева: трубки растянуты на пластиковом шнуре-спирали, который вытягивается при монтаже, и трубка самостоятельно сжимается на кабеле. Термоусадочная требует равномерного прогрева горелкой до температуры усадки (~100–120 °C). Холодная усадка предпочтительна во взрывоопасных зонах и при отрицательных температурах.

Можно ли использовать муфту на 1 кВ в сети 6 кВ?

Нет, это категорически запрещено. Класс напряжения муфты должен быть равен или выше номинального напряжения кабельной линии. Применение муфты с заниженным классом напряжения приводит к пробою изоляции, короткому замыканию и пожару.

Нужны ли кабельные наконечники в комплекте с муфтой?

Большинство концевых муфт не включают наконечники — их нужно докупать отдельно. Исключение — некоторые комплекты КВТ и НИЛЕД серии «всё включено», где наконечники входят в поставку. Уточняйте комплектность в описании товара или у менеджера.

Как правильно выбрать муфту для кабеля АСБ 3×120 мм² 10 кВ?

Для бронированного кабеля на 10 кВ выбирайте трёхжильную термоусадочную или холодной усадки муфту с диапазоном сечений, включающим 120 мм², класс напряжения — 10 кВ. Обязательно уточните тип изоляции (БПИ или СПЭ) — конструкция комплекта различается. В нашем каталоге есть подходящие позиции НИЛЕД и КВТ.

Можно ли монтировать концевую муфту на улице зимой?

Термоусадочные муфты допускают монтаж при температуре до −10 °C (отдельные марки — до −20 °C) при условии предварительного прогрева кабеля. Муфты холодной усадки монтируются при температурах до −40 °C без дополнительного нагрева, что делает их оптимальным выбором для зимних работ.

Какой срок службы у кабельной концевой муфты?

Срок службы качественной термоусадочной муфты или муфты холодной усадки от ведущих производителей (КВТ, НИЛЕД, IEK) составляет 25–30 лет при соблюдении условий монтажа и эксплуатации. Вставные муфты для сухих помещений служат 15–20 лет. Гарантия производителя, как правило, составляет 1–2 года.

Как заказать муфты оптом для строительного объекта?

Для оптовых заказов свяжитесь с менеджерами «Системных Решений» по телефону или через форму на сайте sissol.ru. Мы подготовим коммерческое предложение, выставим счёт и организуем доставку по Смоленску и России. Для постоянных клиентов действуют накопительные скидки.

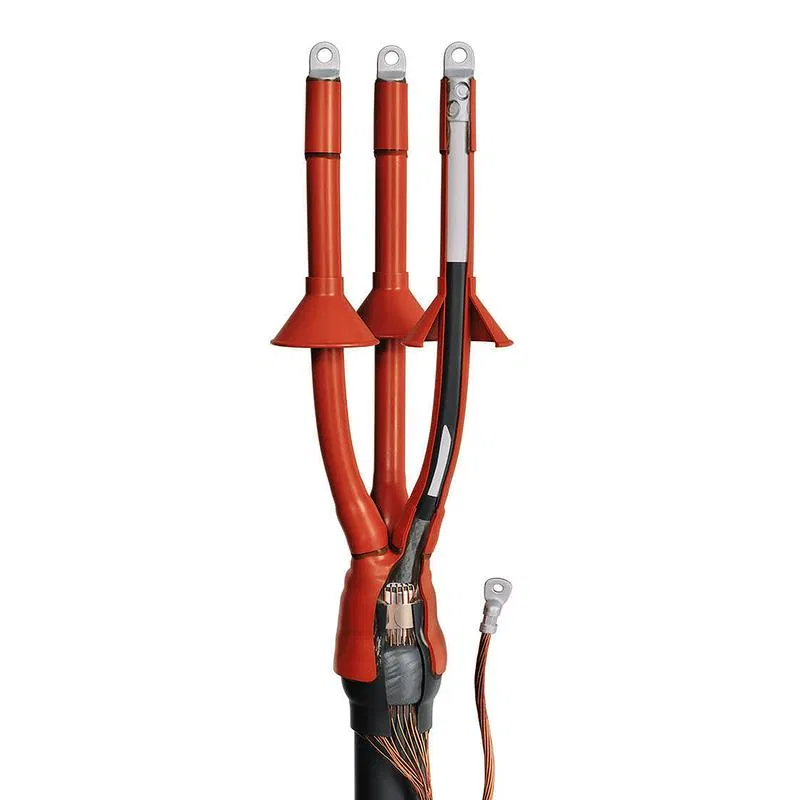

Муфта кабельная концевая
